本技術屬于除塵器，具體涉及一種濕式除塵器用集水器。

背景技術：

1、礦用除塵風機、洗氣機等具有同類機理的除塵器，當粉塵、噴霧與氣流三相混合后，內部結構影響下大部分固、液相分離至外層，在外周脫水結構中固、液相被分離出來流場，而中軸附近流場中存留的固、液相始終隨氣流排出，致使該類除塵器除塵效率較低的致命原因。

2、傳統的脫水器或脫霧器是采用折形的w板結構，混合流經過時產生渦街，水霧因慣性凝結于w板壁，空氣順利通過，達到凈化之目的。

3、w板布置在脫水區時，利用混合流的渦街效應，沿w板壁朝兩邊甩離固、液相，而由于w板的結構限制，僅朝兩邊脫水，兩邊通風的面積受限，容易引起空氣二次裹挾固、液相，為此我們提出一種濕式除塵器用集水器。

技術實現思路

1、本實用新型的目的是提供一種濕式除塵器用集水器，低阻的結構體對流場的影響可以忽略不計，集水導流排出避免了被二次裹挾的問題，確保除塵效率高效穩定。

2、本實用新型采取的技術方案具體如下：

3、一種濕式除塵器用集水器，包括脫水區，所述脫水區內部設置有集水總成；

4、所述集水總成包括基盤，所述基盤的中軸線和脫水區的中軸線重合，所述基盤包括基板和外圈軸向止水環，所述基板兩面的中間分別固定有兩個對稱的導流瀝水錐，兩個所述導流瀝水錐均為薄壁中空結構，兩個所述導流瀝水錐錐面均固定有徑向止水環，兩個所述徑向止水環均平行于基板；

5、還包括沿圓周陣列分布的若干連接支撐管，所述連接支撐管一端口均連通于兩個導流瀝水錐，所述連接支撐管另一端端口均連接于脫水區內壁，兩個所述導流瀝水錐錐面均還間隔開設有若干瀝水槽口，所述瀝水槽口外邊緣均固定連接于相鄰徑向止水環內邊緣，工作時，集水總成設置在濕式除塵器混合流呈中軸線上，由于導流瀝水錐、徑向止水環和軸向止水環沿梯度增大的結構設置，能夠對流場產生擾流作用，方便混合氣體流向外層，一方面，混合氣體沿瀝水槽口進入基盤內部，通過連接支撐管對混合氣體引流到脫水區內壁，形成離心作用，使混合氣體中質量較大的廢渣和水分被甩飛，附著在脫水區內壁實現分離，另一方面，集水總成背風面增加了流場徑向靜壓梯度，集水器低阻的結構體對流場的影響可以忽略不計，集水導流排出避免了被二次裹挾的問題，確保除塵效率高效穩定。

6、所述連接支撐管遠離基盤的端口均呈中間凸出結構，利用該凸出結構固定到脫水區內壁進行支撐，而連接支撐管端口和脫水區之間存在通風間隙，可利用通風間隙流通混合氣體及排除廢渣。

7、所述軸向止水環布置于基板外徑且完全密封，使基盤兩側形成對稱的帶沿盤子形狀，所述瀝水槽口間距的尺寸均小于連接支撐管孔徑的尺寸，利用瀝水槽口呈周向收集混合氣體，使基盤均勻灌入混合氣體，受風均勻，不易歪斜。

8、兩個所述徑向止水環分別固定于兩個導流瀝水錐中部，并均與基盤的基板平行，兩個所述徑向止水環最大外徑均小于導流瀝水錐底面外徑的四分之三。

9、所述脫水區內側開設有若干第一泥渣排出口，所述第一泥渣排出口均連通于相鄰連接支撐管，連接支撐流出的廢渣，在慣性作用下落入第一泥渣排出口，從第一泥渣排出口排出脫離混合氣體。

10、所述脫水區內側還開設有第二泥渣排出口，第一泥渣排出口排出物全是廢渣時，打開第二泥渣排出口，在混合氣體下游用于排出廢渣，分擔第一泥渣排出口的排放壓力，減少排出區殘留的廢渣。

11、所述脫水區內部固定有分離收渣器，所述分離收渣器被第二泥渣排出口貫穿，利用分離收渣器對廢渣和混合氣體進行限位，可使廢渣落在分離收渣器內壁，再沿第二泥渣排出口排出。

12、本實用新型取得的技術效果為：

13、本實用新型的一種濕式除塵器用集水器，工作時，集水總成設置在濕式除塵器混合流呈中軸線上，由于導流瀝水錐、徑向止水環和軸向止水環沿梯度增大的結構設置，能夠對流場產生擾流作用，方便混合氣體流向外層，一方面，混合氣體沿瀝水槽口進入基盤內部，通過連接支撐管對混合氣體引流到脫水區內壁，形成離心作用，使混合氣體中質量較大的廢渣和水分被甩飛，附著在脫水區內壁實現分離，另一方面，集水總成背風面增加了流場徑向靜壓梯度，集水器低阻的結構體對流場的影響可以忽略不計，集水導流排出避免了被二次裹挾的問題，確保除塵效率高效穩定。

技術特征：

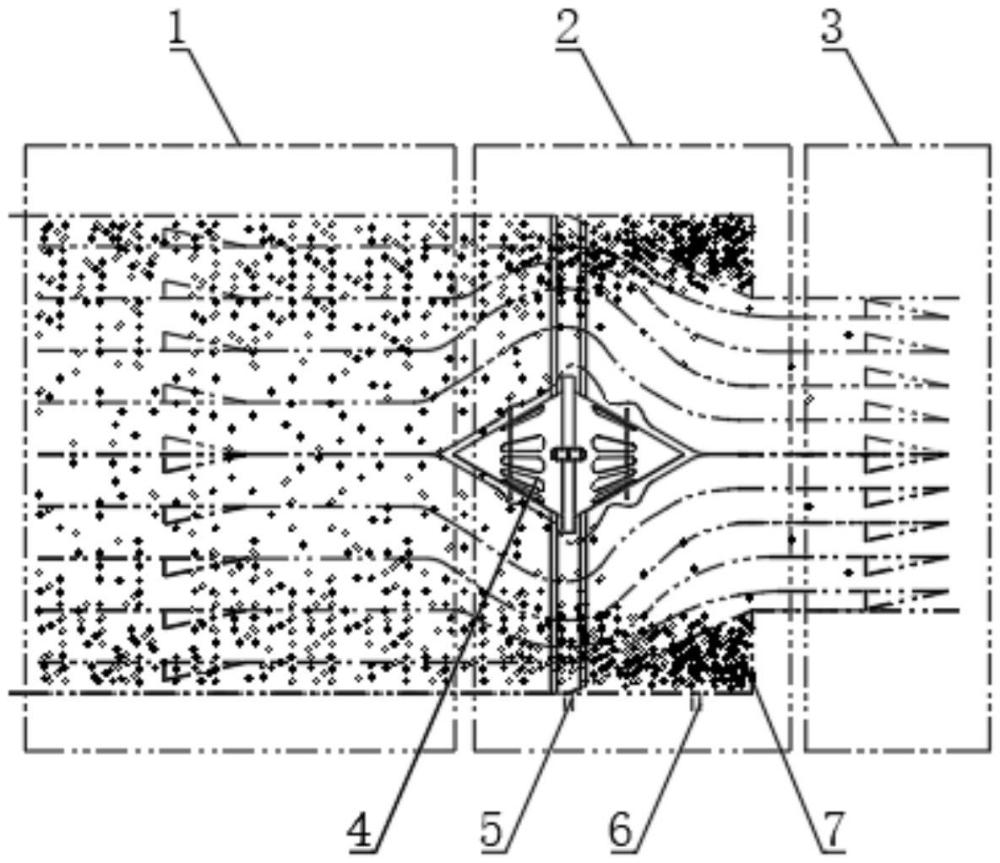

1.一種濕式除塵器用集水器，包括脫水區(2)，其特征在于：所述脫水區(2)內部設置有集水總成(4)；

2.根據權利要求1所述的一種濕式除塵器用集水器，其特征在于：所述連接支撐管(401)遠離基盤(402)的端口均呈中間凸出結構。

3.根據權利要求1所述的一種濕式除塵器用集水器，其特征在于：所述軸向止水環布置于基板外徑且完全密封，使基盤(402)兩側形成對稱的帶沿盤子形狀，所述瀝水槽口(405)間距的尺寸均小于連接支撐管(401)孔徑的尺寸。

4.根據權利要求1所述的一種濕式除塵器用集水器，其特征在于：兩個所述徑向止水環(404)分別固定于兩個導流瀝水錐(403)中部，并均與基盤(402)的基板平行，兩個所述徑向止水環(404)最大外徑均小于導流瀝水錐(403)底面外徑的四分之三。

5.根據權利要求1所述的一種濕式除塵器用集水器，其特征在于：所述脫水區(2)內側開設有若干第一泥渣排出口(5)，所述第一泥渣排出口(5)均連通于相鄰連接支撐管(401)。

6.根據權利要求5所述的一種濕式除塵器用集水器，其特征在于：所述脫水區(2)內側還開設有第二泥渣排出口(6)。

7.根據權利要求6所述的一種濕式除塵器用集水器，其特征在于：所述脫水區(2)內部固定有分離收渣器(7)，所述分離收渣器(7)被第二泥渣排出口(6)貫穿。

技術總結
本技術屬于除塵器技術領域，具體涉及一種濕式除塵器用集水器，包括脫水區，脫水區內部設置有集水總成；集水總成包括基盤，基盤的中軸線和脫水區的中軸線重合，基盤包括基板和外圈軸向止水環，基板兩面的中間分別固定有兩個對稱的導流瀝水錐，兩個導流瀝水錐均為薄壁中空結構，兩個導流瀝水錐錐面均固定有徑向止水環，兩個徑向止水環均平行于基板；還包括沿圓周陣列分布的若干連接支撐管，連接支撐管一端口均連通于兩個導流瀝水錐，連接支撐管另一端端口均連接于脫水區內壁。本技術低阻的結構體對流場的影響可以忽略不計，集水導流排出避免了被二次裹挾的問題，確保除塵效率高效穩定。

技術研發人員：華歲喜,彭嶄,張梅
受保護的技術使用者：徐州博源科技有限公司
技術研發日：20240729
技術公布日：2025/4/28
