本技術涉及金銀花飲料生產的，尤其是涉及一種金銀花飲料及其制備設備、制備方法。

背景技術：

1、金銀花為忍冬科忍冬屬植物，具有清熱解毒、涼風散熱、抗病毒、保肝利膽等功能，在傳統醫學中被廣泛應用，具有悠久的藥用歷史。金銀花內部的綠原酸（或異綠原酸）成分具有抗菌、抗炎的作用，其內的黃酮類化合物成分還具有抗氧化的作用，以及多種微量元素都對人體的健康有重要作用。

2、金銀花飲料的制備通常包括清洗、烘干、提取、過濾以及調配等工序，清洗干凈后的金銀花原料進行烘干，便于金銀花保存，同時也能將有效成分盡量保留在金銀花內部，干燥后的金銀花原料加水進行煎煮，將內部有效成分溶解在水中，隨后將金銀花原料及煎煮后的水一同通入過濾設備中進行過濾，過濾包括粗過濾和精過濾，將煎煮后的金銀花原料濾去后得到金銀花提取液。

3、在進行粗過濾過程中，金銀花原料及煎煮后的原液一同進行過濾，在過濾過程中，液體通過濾網時容易產生大量氣泡，生成的氣泡容易造成濾網阻塞；同時被濾網阻擋的金銀花原料殘渣內也會殘留較多有效成分，導致過濾產出效率降低。

技術實現思路

1、為了改善金銀花飲料的過濾設備在生產過濾過程中容易造成濾網堵塞，且容易出現產出效率較低的情況，本技術提供一種金銀花飲料及其制備設備、制備方法。

2、一方面，本技術提供一種金銀花飲料制備設備，采用如下的技術方案：

3、一種金銀花飲料制備設備，依次包括：

4、清洗單元，用于對金銀花原料進行清洗；干燥單元，用于對清洗后的金銀花進行干燥；提取單元，用于對干燥后的金銀花進行破碎、提取；過濾單元，用于濾除金銀花原料；調配單元，用于根據需求對金銀花提取液進行調配；

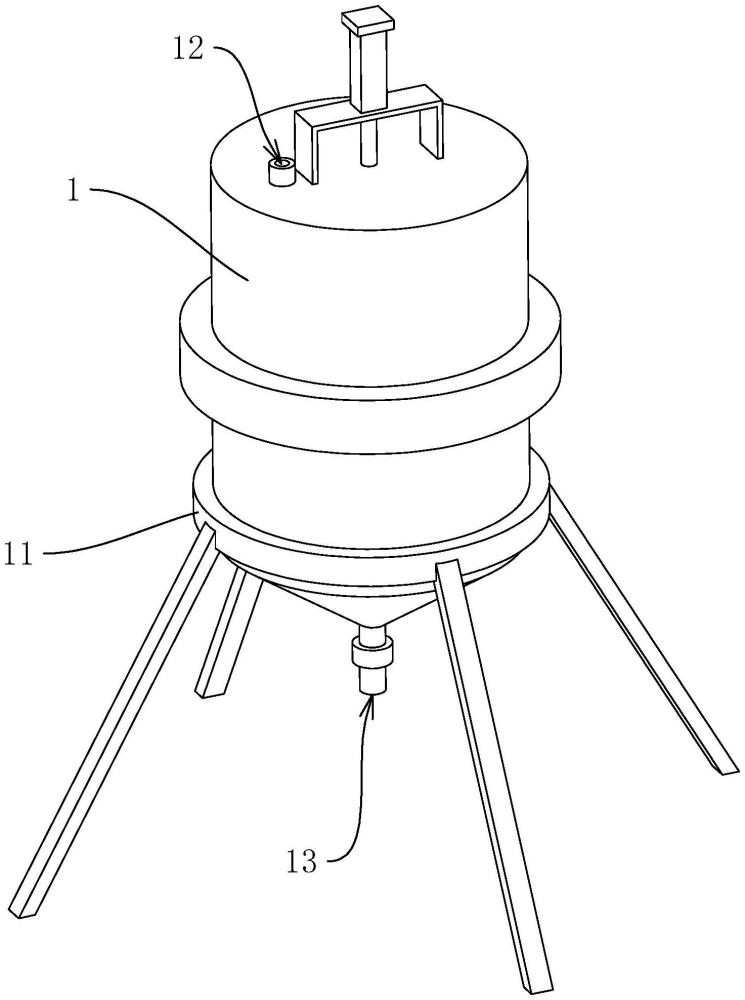

5、所述過濾單元包括筒體，所述筒體豎直放置，所述筒體頂部設有進料口，同時于底部設有出料口；

6、所述筒體內部包括加壓組件、清理組件、調溫組件和壓榨組件，所述加壓組件包括加壓柱塞，所述加壓柱塞豎直滑動連接于筒體內，且加壓柱塞側壁與筒體內壁之間密封，所述加壓柱塞上升時允許液體通過加壓組件并下落，所述加壓柱塞下降時阻止液體通過加壓組件并對下方液體進行加壓；

7、所述清理組件位于加壓組件下方，所述筒體于清理組件下方設置有濾網，所述濾網呈漏斗狀，所述壓榨組件設置于濾網正下方，所述清理組件用于對濾網上表面的殘渣進行清掃，并將殘渣清掃落入壓榨組件內，所述壓榨組件用于榨取殘渣中殘留的有效成分；

8、所述調溫組件位于加壓組件和壓榨組件之間，用于對筒體內部液體進行調溫。

9、可選的，所述加壓組件還包括密封蓋和升降軸，所述密封蓋位于加壓柱塞上方，所述升降軸豎直穿設入筒體，且與筒體密封連接，所述升降軸底部與密封蓋頂部固定，所述加壓柱塞同軸開設有進料通孔，所述密封蓋蓋設于進料通孔頂部，以密封進料通孔，所述密封蓋底部設置有提升桿，所述提升桿插設并滑動連接于加壓柱塞內，所述提升桿底部固定有提升塊，當所述密封蓋蓋設于進料通孔頂部時，所述提升塊頂面與加壓柱塞底面留有間隙。

10、可選的，所述調溫組件包括環狀的調溫棒，所述調溫棒與筒體同軸設置，所述調溫棒底部設置有多個豎直放置的回復件，多個所述回復件沿筒體軸線對稱分布，所述回復件頂部與調溫棒連接，底部與筒體內壁連接，所述調溫棒通電后能夠改變自身溫度，所述清理組件對應位于調溫棒中心。

11、可選的，所述清理組件包括轉盤和多個清掃葉片，所述轉盤與調溫棒同軸設置，且跟隨調溫棒一同升降，多個所述清掃葉片間隔固定于轉盤底面，所述轉盤在升降過程中能夠驅使清掃葉片同步旋轉，以將濾網上表面的殘渣清掃下落。

12、可選的，所述轉盤內同軸穿設有導向桿，所述導向桿頂部穿出筒體外，且導向桿靠近底部的外壁上開設有引導槽，所述引導槽呈螺旋狀纏繞導向桿開設，所述轉盤內壁滑動連接于引導槽內，所述轉盤沿導向桿上下滑動時自身同時旋轉，所述導向桿向下插設入壓榨組件內。

13、可選的，所述壓榨組件包括承接筒，所述承接筒與筒體同軸設置，且承接筒的頂部對應承接濾網漏斗狀的底部開口，所述導向桿底端插設入承接筒內，所述導向桿內部同軸開設有導氣通道，并且導向桿底端的外壁開設有充氣孔，所述導氣通道用于外接風源，所述導向桿底端外部罩設并固定有擠壓氣囊，所述擠壓氣囊包裹于充氣孔外，所述充氣囊充氣后外壁與承接筒內壁相抵，所述承接筒側壁開設有過濾孔。

14、可選的，所述承接筒底部設置有驅動盒，所述驅動盒與筒體內壁固定連接，所述承接盒底部轉動連接于驅動盒，且承接盒頂部轉動連接于濾網，所述驅動盒內設置有驅動組件，用于驅使承接筒旋轉以甩出金銀花原料殘渣內的有效成分。

15、可選的，所述驅動組件包括驅動扇葉和導風管，所述驅動扇葉與承接筒同軸，且轉動連接于驅動盒內，所述導風管一端與導氣通道相通，導風管另一端伸入驅動盒內并且開口朝向驅動扇葉的葉面。

16、一方面，本技術提供一種金銀花飲料制備方法，利用如上述任意一項所述的金銀花飲料制備設備生產金銀花飲料，包括如下步驟：

17、s1：利用清洗單元對金銀花原料進行清洗，而后將清洗后的金銀花原料放入干燥單元進行干燥，再將干燥后的金銀花送入提取單元內進行煎煮提取；

18、s2：將煎煮后的金銀花原料連同原液一同通入筒體內進行粗過濾，通過升降軸帶動密封蓋對進料通孔進行密封，進而驅使加壓柱塞向下移動，以便對加壓柱塞下方的物料進行加壓過濾，減少過濾過程中氣泡的產生，加壓柱塞往復升降，對持續對物料進行加壓，每經過一次預設時間的間隔或最后一次加壓過濾時，升降軸推動加壓柱塞下降直至最后推動清理組件一同下降，清理組件下降的過程中不斷對濾網上表面的殘渣進行清掃，并將殘渣掃落掉入下方的落入壓榨組件內，此時壓榨組件對金銀花原料殘渣內所蘊含的有效成分進行榨取脫出；

19、s3：粗濾過后的液體再進行精過濾，最后得到的金銀花提取液再根據需求在調配單元內進行調配。

20、一方面，本技術還提供一種金銀花飲料，利用如上述的金銀花飲料制備方法進行生產制備，包括以下重量份的組分制備而成：金銀花提取液25-35份，菊花提取物5-8份，蔗糖3-5份，蜂蜜2-4份以及余量水。

21、綜上所述，本技術包括以下至少一種有益效果：

22、1.通過在筒體內設置加壓柱塞和密封蓋，其中加壓柱塞外壁與筒體內部相接觸并且密封連接，同時加壓柱塞還能沿筒體豎直上下滑動，密封蓋與加壓柱塞通過提升桿和提升塊牽連在一起成為整體，金銀花原液通過進料口進入筒體內，當需要對原液進行過濾時，升降軸帶動密封蓋上升，密封蓋上升過程中與加壓柱塞脫離，原液通過密封蓋與加壓柱塞之間的間隙、加壓柱塞內的進料通孔向下流動，并通過下方的濾網進行過濾，將原液中的金銀花原料殘渣濾去；加壓柱塞上升到一定高度后停止上升，轉而由升降軸驅使下降，此時升降軸先驅使密封蓋下降，使得密封蓋與加壓柱塞相抵，密封蓋與加壓柱塞一同對筒體內的原液進行密封，隨后加壓柱塞和密封蓋同步下降，下降的過程中加壓柱塞能夠持續對原液進行加壓，原液在加壓狀態下過濾，能夠減少原液在過濾時產生的氣泡，從而減少氣泡對濾網網孔的堵塞，提高過濾效率；

23、2.通過在濾網的下方設置承接筒，承接筒可以承接并暫時存儲清掃組件掃落的濾網表面濾除的金銀花原料殘渣，可通過外部控制單元設定一段固定的預設時間，每經過一段預設時間后，或者直到過濾終止后，升降軸驅使加壓柱塞下降直至與轉盤接觸，隨后加壓柱塞繼續下降從而帶動轉盤一同下降，轉盤下降的過程中其自身內壁滑動連接于螺旋狀的引導槽內，使得轉盤在下降的同時自身還能夠旋轉，旋轉的轉盤帶動清掃葉片一同旋轉，旋轉的清掃葉片能夠對濾網上表面的金銀花原料殘渣進行清掃，并使得殘渣下落至承接筒內，隨后通過導氣通道和充氣孔向擠壓氣囊內充氣，擠壓氣囊充氣后膨脹自身，直至擠壓氣囊膨脹至外壁與承接筒內壁相抵，在此過程中，擠壓氣囊和承接筒側壁共同對承接筒內的殘渣進行擠壓，以便充分將殘渣內的水分擠出，從而提高金銀花提取液的產出，減少浪費；

24、3.通過在承接筒底部設置能夠旋轉的驅動扇葉，驅動扇葉與承接筒固定，而導風管其中一端的開口朝向驅動扇葉的葉面，使得從導風管內吹出的氣流能夠驅使驅動扇葉進行轉動，進而帶動承接筒進行旋轉，旋轉的承接筒能夠將殘渣內的水分盡可能甩出，從而進一步提高殘渣內有效成分的回收率。
