本發明涉及熱能回收，具體為一種帶泵槽的硫酸高溫吸收塔。

背景技術：

1、硫酸是化學工業常用的原料之一，硫酸制備過程中so3和水反應會釋放大量熱能，因此低溫?zé)峄厥昭b置經常被用在硫酸制備中。從濃硫酸中回收熱量的塔，通常被稱為熱交換塔或熱回收塔，它的主要功能是從高溫的濃硫酸流中回收熱量，以提高能源利用效率，降低能源消耗。這類設備廣泛應用于硫酸生產、化學工程和工業過程中的熱能管理，在硫酸生產過程中，熱回收塔用于提高能源效率，減少能源消耗。

2、在濃硫酸熱回收塔中，通常會通過多個階段的熱交換來回收系統中的熱能，泵槽通過持續的液體流動幫助熱量在塔內的不同區域傳遞，并確保液體的溫度均勻分布，使得熱回收效率最大化，熱回收塔通常是垂直結構，塔內可以設置填料、網格或者不同形式的換熱表面，以提高熱傳導效率，熱回收塔內一般設有兩級吸收，塔上部為二級酸吸收區，二級酸濃度約為98％，下部為一級酸吸收區，一級酸濃度約為99％，由于兩級噴淋酸濃度、溫度的不同，濃度低的二級酸在吸收so3后流經高溫一級酸吸收區，硫酸氣體通常會因溫度變化而形成小的硫酸液滴(硫酸霧)，除霧器通過將這些細小的液滴聚集并去除，防止硫酸霧進入塔外，造成環境污染或?qū)θ藛T健康構成威脅，同時，也防止硫酸霧液滴隨著氣體排放進入其他設備或管道中，如分布于塔內不同區域中，與泵槽連接的管道內，導致設備的腐蝕，影響設備的使用壽命和金屬部件的熱回收效率。

3、現有技術中，例如專利號為cn116492817a的一種用于低溫?zé)峄厥昭b置的熱回收塔，通過在一級酸吸收區和二級酸吸收區之間設置升氣隔板，二級酸吸收區的硫酸流到升氣隔板，由所述升氣隔板一側連通的降液管道流入高溫循環槽，使酸不會經過一級分酸器，避免了酸對一級分酸器的腐蝕，能夠保證一級分酸器的使用性能，延長一級分酸器的使用壽命。

4、然而，在長時間的使用后，熱回收塔的除霧器的波紋板之間會凝結鹽類沉積物、水垢、硫酸霧等，長期積累雜質會堵塞除霧器的孔隙和表面，尤其是除霧器波紋板的下端，與一級酸吸收區距離更近，相較于上端需要去除更多的硫酸霧，而熱回收塔的整體高度一般在10米至50米之間，導致停機清洗起來十分不便，若不及時清理，則會影響塔內對硫酸霧液滴的去除，導致未被去除的硫酸霧液滴會腐蝕余熱吸收塔內與泵槽連接的上方管道，影響熱回收塔內熱量的分布，進而影響熱熱回收塔的余熱吸收效率，也會使部分硫酸霧進入塔外造成環境污染，因此，如何定期有針對性的對帶有泵槽及管道的熱回收塔的除霧器進行清理，來保證濃硫酸熱回收塔的硫酸霧處理效果顯得尤為重要。

5、為此，提出一種帶泵槽的硫酸高溫吸收塔。

技術實現思路

1、本發明的目的在于提供一種帶泵槽的硫酸高溫吸收塔，鑒于現有技術中存在的硫酸高溫吸收塔內的除霧器波紋板在長時間使用后，會被鹽類沉積物、水垢、硫酸霧等異物堵塞導致清理困難，影響硫酸高溫吸收塔的工作效率的問題。

2、為實現上述目的，本發明提供如下技術方案：

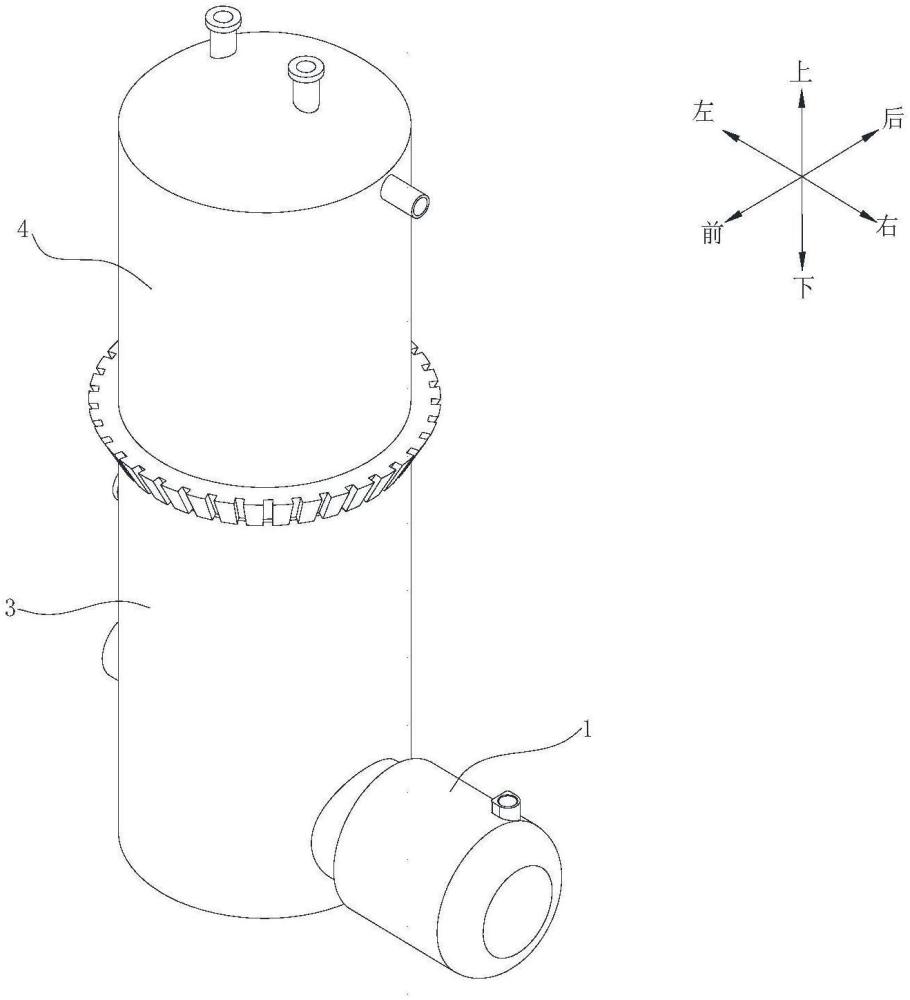

3、一種帶泵槽的硫酸高溫吸收塔，包括下塔體、泵槽、上塔體、除霧器、凸輪盤、切換桿、噴淋部件、切換部件、震顫部件和吹掃部件，所述下塔體內開設有下塔槽，所述泵槽連接在下塔槽右下端，所述泵槽內開設有水槽，所述水槽與下塔槽連通，所述水槽底部低于下塔槽底部，所述上塔體設置在下塔體上端，所述上塔體內設置有上塔槽，所述除霧器設置在上塔體內，所述凸輪盤設置在上塔槽內，所述切換桿設置在凸輪盤右端，所述噴淋部件設置在除霧器外側，其在凸輪盤轉動時帶動切換桿向下移動并將除霧器向上抬升進行噴水清掃，所述切換部件設置在切換桿左側，其在切換桿向下移動至水槽內后將凸輪盤轉動半徑變大，所述震顫部件設置在除霧器上，其在凸輪盤轉動半徑變大后配合凸輪盤帶動除霧器向下震顫，并配合上塔體將除霧器前后晃動，所述吹掃部件設置在除霧器右下端，其在凸輪盤轉動半徑變大后配合凸輪盤對除霧器底部進行空氣吹掃。

4、優選的，所述上塔槽內徑大于下塔槽內徑，所述上塔槽與下塔槽連接處設置有變徑倒角，所述除霧器上安裝有多個波紋板。

5、優選的，所述噴淋部件包括噴淋管、上撐桿、抬升桿、鎖止單元、移動槽、移動齒輪、移動齒條和密封單元，所述噴淋管設置在除霧器上端，所述噴淋管與泵槽連接，所述上撐桿設置在除霧器右上側，所述抬升桿設置在上撐桿下端，所述抬升桿與凸輪盤貼合，所述鎖止單元設置在上撐桿右側，所述移動槽開設在上塔體內，所述移動齒條滑動連接在移動槽內，所述移動齒條下端與切換桿連接，所述移動齒條前端設置有移動齒輪，所述移動齒輪與移動齒條嚙合，所述移動齒輪轉動連接在移動槽內，所述移動齒輪與凸輪盤之間設置有連接軸，所述移動齒輪通過連接軸與凸輪盤同軸連接，所述除霧器前后兩端設置有密封單元。

6、優選的，所述鎖止單元包括鎖止臺、鎖止槽、鎖止齒條和鎖止彈簧，所述抬升桿右側設置有鎖止插槽，所述鎖止臺固定在上撐桿右側，所述鎖止槽開設在鎖止臺內，所述鎖止齒條滑動連接在鎖止槽內，所述鎖止齒條左端與鎖止插槽配合，所述鎖止彈簧兩端分別與鎖止齒條右端及鎖止臺內壁抵接。

7、優選的，所述密封單元包括密封槽、密封擋板和密封彈簧，所述除霧器上端前后兩側設置有限位塊，所述上塔槽前后兩端設置有限位槽，所述限位塊與限位槽滑動連接，所述密封槽開設在限位槽上下兩側，所述密封擋板滑動連接在密封槽內，所述密封擋板與限位塊固定連接，所述密封彈簧設置在限位槽內，所述密封彈簧兩端分別與限位塊下端及上塔體內壁連接。

8、優選的，所述切換部件包括上推塊、上推倒角、橫推塊、限位插銷和推出單元，所述上推塊右側開設有推塊槽，所述推塊槽內設置有推塊彈簧，所述切換桿左端設置有推塊擋板，所述推塊擋板與推塊槽滑動連接，所述推塊彈簧兩端分別與推塊擋板下端及上推塊內壁連接，所述上推塊滑動連接在切換桿右端，所述上推倒角設置在上推塊上端，所述限位插銷設置在移動齒條左側，所述橫推塊滑動連接在限位插銷上，所述上推塊下端與下塔槽配合，所述上推倒角與橫推塊下端配合，所述推出單元設置在橫推塊右端。

9、優選的，所述推出單元包括推出擋板、推出彈簧、推出套筒、擠壓擋板、伸縮槽、伸縮塊、伸縮倒角、伸縮擋板和伸縮彈簧，所述伸縮槽開設在凸輪盤內，所述推出套筒套設在連接軸上，所述推出擋板設置在移動槽內，所述推出擋板連接在推出套筒右端，所述推出擋板與橫推塊貼合，所述擠壓擋板設置在伸縮槽內，所述擠壓擋板與推出套筒左端連接，所述推出彈簧設置在推出套筒外側，所述推出彈簧兩端分別與推出擋板左端及上塔體內壁連接，所述伸縮塊滑動連接在伸縮槽內，所述伸縮塊遠離連接軸一側伸出凸輪盤半徑最大邊外側，所述伸縮擋板設在伸縮塊側部，所述伸縮彈簧兩端分別與伸縮擋板遠離連接軸一端及凸輪盤內壁抵接，所述伸縮倒角與擠壓擋板配合。

10、優選的，所述震顫部件包括下?lián)螚U、震顫槽、震顫彈簧和震顫桿，所述下?lián)螚U設置在除霧器下側右端，所述下?lián)螚U上端與伸縮塊配合，所述震顫槽開設在除霧器下端內壁，所述震顫桿滑動連接在震顫槽內，所述震顫彈簧設置在震顫槽內，所述震顫彈簧兩端分別與震顫桿前端及除霧器內壁抵接，所述震顫桿后端與變徑倒角配合，所述震顫桿穿插設置在波紋板之間，所述震顫桿與波紋板固定連接。

11、優選的，所述吹掃部件包括吹掃孔、吹掃槽、吹掃彈簧、吹掃墊片和解鎖單元，所述吹掃孔開設在除霧器上端內壁，所述吹掃槽開設在上撐桿內，所述吹掃墊片設置在抬升桿上端，所述吹掃彈簧設置在吹掃槽內，所述吹掃彈簧兩端分別與吹掃墊片上端及吹掃槽內壁連接，所述解鎖單元設置在鎖止臺內。

12、優選的，所述解鎖單元包括解鎖齒輪和解鎖齒條，所述解鎖齒輪轉動連接在鎖止槽內，所述解鎖齒輪與鎖止齒條后端嚙合，所述解鎖齒條滑動連接在鎖止槽內，所述解鎖齒條前端與解鎖齒輪嚙合，所述解鎖齒條右端與橫推塊配合。

13、與現有技術相比，本發明的有益效果為：

14、本技術通過在除霧器側部設置凸輪盤，在凸輪盤轉動時，帶動除霧器向上反復抬升下降，配合噴淋管對除霧器的波紋板進行清理，通過將水泵的水槽底部設在下塔槽底部下方，可以增加泵槽的液位高度的同時，使水槽和下塔槽可以配合切換部件改變除霧器的振動方向，并配合變徑倒角對波紋板底部易堆積異物的地方進行深度清理，并配合吹掃部件對除霧器波紋板上的異物和水漬吹落，實現對除霧器波紋板進行快速全方位的清洗的同時，防止?jié)饬蛩釤峄厥账Ｖ故褂脮r(shí)，波紋板因殘留水質和異物導致生銹，影響濃硫酸熱回收塔的工作效率。
