本公開涉及中藥提取，尤其涉及一種基于可控生物濾芯進行過濾分離的中藥藥液過濾提取系統和基于可控生物濾芯進行過濾分離的中藥藥液過濾提取工藝。

背景技術：

1、傳統中藥藥液的過濾方法主要包括使用紗布、棉布、不銹鋼網或鐵網等工具進行過濾，以去除藥液中的藥渣、雜質等大顆粒物質。雖然這些方法操作簡單、設備成本低，但是其在應用中存在一些缺陷：

2、1.過濾效率不高：使用紗布、棉布等替代過濾網時，雖然可以去除部分雜質，但因其孔徑較大，可能無法有效攔截所有細小顆粒，導致過濾后的藥液仍含有一定量的雜質，影響藥液的純凈度和質量。

3、2.操作不便：傳統過濾方法需要手動操作，如剪裁紗布、鋪設、傾倒藥液等，過程繁瑣且容易污染藥液。同時，過濾過程中需要控制力度，避免擠壓導致雜質混入，增加了操作的難度和復雜性。

4、3.過濾材料消耗大：紗布、棉布等過濾材料為一次性使用或需頻繁清洗更換，增加了藥材的消耗和成本。此外，這些材料在清洗和消毒過程中也可能存在污染風險。

5、4.堵塞問題：對于含有較多淀粉、果膠等成分的中藥，傳統過濾方法容易導致堵塞，影響過濾速度和效果。需要頻繁清理或更換過濾材料，降低了過濾效率。

6、5.無法調整過濾參數：傳統過濾使用的紗布、棉布、不銹鋼網或鐵網等，均為固定的過濾結果，無法根據需求來選擇性過濾得到所需粒徑的濾液顆粒(有些中藥不需要全部液體，一些微小顆粒也需要保留，避免浪費或者為必要顆粒，需要利用到其藥性揮發)。

7、6.滅菌問題：中藥過濾藥液要直接入口，因此需要保證無接觸或者少接觸細菌；而傳統的紗布、棉布等過濾設施，會因?yàn)殚L(zhǎng)時間放置而滋生細菌，導致其過濾液容易附帶細菌，因而引起健康風險。

技術實現思路

1、為了解決上述問題，本申請?zhí)岢鲆环N基于可控生物濾芯進行過濾分離的中藥藥液過濾提取系統和基于可控生物濾芯進行過濾分離的中藥藥液過濾提取工藝。

2、本申請一方面，提出一種基于可控生物濾芯進行過濾分離的中藥藥液過濾提取系統，包括：

3、藥液預處理模塊，用于對中藥藥液進行預處理；

4、可控生物濾芯模組，用于對所述中藥藥液進行過濾；其中，所述生物濾芯過濾模組，包括：

5、過濾框架1，所述過濾框架1內部設置有生物濾芯3以及至少一張與所述生物濾芯3平行且間距在1-3mm的初級過濾網6；

6、伺服驅動滑軌組件，設置于所述過濾框架1上，用于驅動所述生物濾芯3相對所述初級過濾網6進行左右滑動、以調整所述生物濾芯3與所述初級過濾網6之間的相對網孔尺寸；

7、所述生物濾芯3中包埋有載藥納米微球，當所述中藥藥液經過所述生物濾芯3之時，所述載藥納米微球釋放并混入所述中藥藥液，進行殺菌；

8、濾液收集模塊，用于收集過濾后的所述中藥藥液；

9、所述藥液預處理模塊、所述可控生物濾芯模組和所述濾液收集模塊之間，依次通過管道連接。

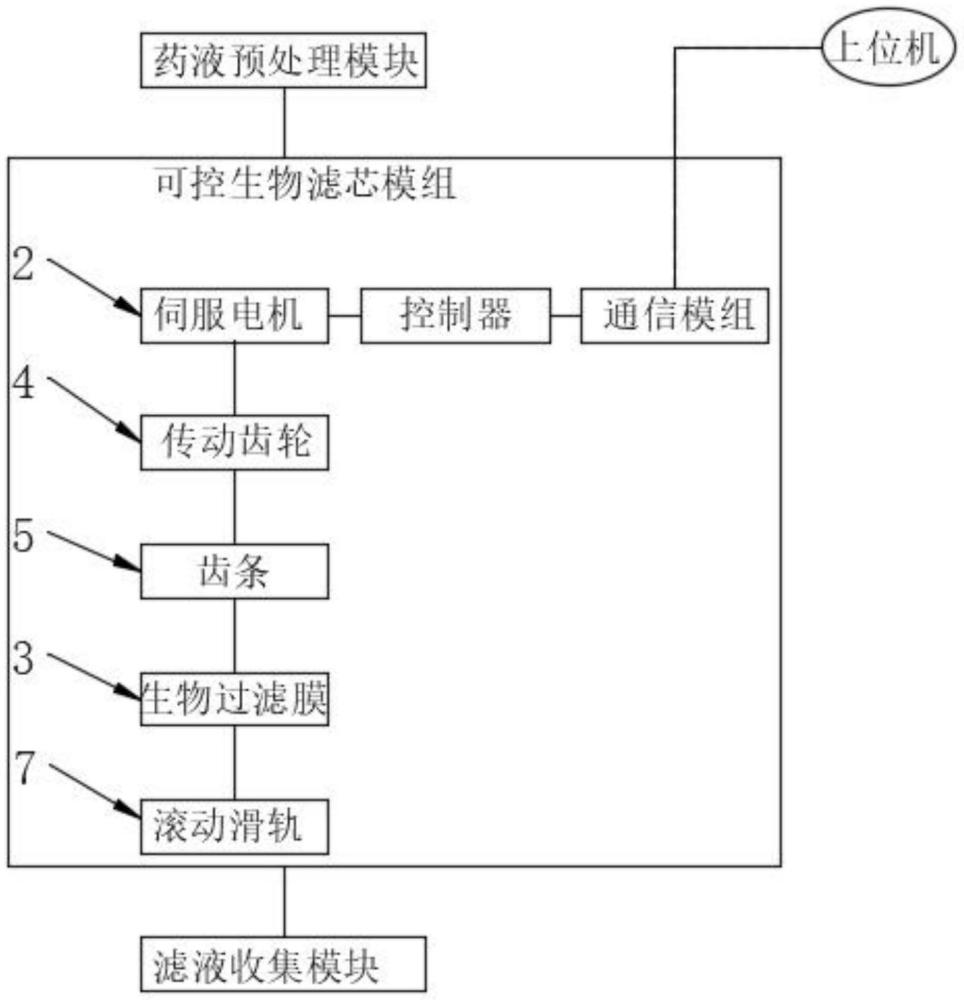

10、作為本申請的一可選實施方案，可選地，所述伺服驅動滑軌組件，包括控制器、通信模組、伺服電機2、傳動齒輪4、齒條5和滾動滑軌7，其中：

11、所述傳動齒輪4配合安裝在所述伺服電機2的輸出端上；

12、所述齒條5設于所述生物濾芯3的頂部且與所述傳動齒輪4嚙合；

13、所述滾動滑軌7設于所述過濾框架1上且用于滑動支撐所述生物濾芯3的底部；

14、所述伺服電機2與所述控制器電連接；

15、所述控制器通過所述通信模組與上位機通信連接。

16、作為本申請的一可選實施方案，可選地，所述通信模組采用有線或者無線通信方式。

17、作為本申請的一可選實施方案，可選地，所述通信模組采用藍牙或者5g通信模組。

18、作為本申請的一可選實施方案，可選地，所述生物濾芯3由若干根滅菌細微管組成；

19、所述滅菌細微管，包括外層過濾膜311和內層過濾膜312，所述外層過濾膜311和所述內層過濾膜312之間，以及所述內層過濾膜312的內部，均包埋有所述載藥納米微球。

20、本申請另一方面，提出一種基于可控生物濾芯進行過濾分離的中藥藥液過濾提取工藝，基于上述所述基于可控生物濾芯進行過濾分離的中藥藥液過濾提取系統進行實施，包括如下步驟：

21、上位機下發控制指令至可控生物濾芯模組，其中，所述控制指令中包含用戶所要求的過濾參數：相對網孔尺寸；

22、由所述可控生物濾芯模組的所述通信模組接收并轉發所述控制指令至控制器；

23、所述控制器解析所述控制指令，得到其中的所述過濾參數，并按照預設電機行程與相對網孔尺寸之間的映射關系，計算出伺服電機2的行程并生成對應的伺服驅動指令，將所述伺服驅動指令發送至所述伺服電機2；

24、所述伺服電機2接收并響應所述伺服驅動指令，驅動生物濾芯3相對初級過濾網6進行左右滑動、以調整所述生物濾芯3與所述初級過濾網6之間的相對網孔尺寸；

25、達到預設過濾時間，所述控制器控制所述伺服電機2復位，發出過濾結束信號并通過所述通信模組上報至所述上位機；

26、所述上位機記錄所述過濾結束信號。

27、本申請另一方面，還提出一種電子設備，包括：

28、處理器；

29、用于存儲處理器可執行指令的存儲器；

30、其中，所述處理器被配置為執行所述可執行指令時實現所述基于可控生物濾芯進行過濾分離的中藥藥液過濾提取工藝的控制步驟。

31、本發明的技術效果：

32、本申請通過在藥液過濾時，通過一個包埋有滅菌微球的可控生物濾芯模組，對所述中藥藥液進行滅菌性過濾，且能夠調整過濾尺寸，得到所需的中藥藥液。生物濾芯中包埋有載藥納米微球，當所述中藥藥液經過所述生物濾芯之時，所述載藥納米微球釋放并混入所述中藥藥液，進行殺菌。因此，本發明不但能夠選擇性進行過濾，還能夠?qū)χ兴庍M(jìn)行滅菌，提高其衛生、安全性。在清洗之時，可以調整相對網孔尺寸至最大，進行清洗，避免過濾器堵塞。在使用之時，管理員通過上位機下發過濾參數即可，由伺服驅動機構進行過濾尺寸調整，操作簡單，不需要人工調節/更換過濾網。

33、根據下面參考附圖對示例性實施例的詳細說明，本公開的其它特征及方面將變得清楚。

技術特征：

1.一種基于可控生物濾芯進行過濾分離的中藥藥液過濾提取系統，其特征在于，包括：

2.根據權利要求1所述基于可控生物濾芯進行過濾分離的中藥藥液過濾提取系統，其特征在于，所述伺服驅動滑軌組件，包括控制器、通信模組、伺服電機(2)、傳動齒輪(4)、齒條(5)和滾動滑軌(7)，其中：

3.根據權利要求2所述基于可控生物濾芯進行過濾分離的中藥藥液過濾提取系統，其特征在于，所述通信模組采用有線或者無線通信方式。

4.根據權利要求2所述基于可控生物濾芯進行過濾分離的中藥藥液過濾提取系統，其特征在于，所述通信模組采用藍牙或者5g通信模組。

5.根據權利要求1所述基于可控生物濾芯進行過濾分離的中藥藥液過濾提取工藝，其特征在于，所述生物濾芯(3)由若干根滅菌細微管組成；

6.一種基于可控生物濾芯進行過濾分離的中藥藥液過濾提取工藝，基于權利要求1-5中任一項所述基于可控生物濾芯進行過濾分離的中藥藥液過濾提取系統進行實施，其特征在于，包括如下步驟：

7.電子設備，其特征在于，包括：

技術總結
本申請涉及一種基于可控生物濾芯進行過濾分離的中藥藥液過濾提取系統，通過在藥液過濾時，通過一個包埋有滅菌微球的可控生物濾芯模組，對所述中藥藥液進行滅菌性過濾，且能夠調整過濾尺寸，得到所需的中藥藥液。生物濾芯中包埋有載藥納米微球，當所述中藥藥液經過所述生物濾芯之時，所述載藥納米微球釋放并混入所述中藥藥液，進行殺菌。因此，本發明不但能夠選擇性進行過濾，還能夠?qū)χ兴庍M(jìn)行滅菌，提高其衛生、安全性。在清洗之時，可以調整相對網孔尺寸至最大，進行清洗，避免過濾器堵塞。在使用之時，管理員通過上位機下發過濾參數即可，由伺服驅動機構進行過濾尺寸調整，操作簡單，不需要人工調節/更換過濾網。

技術研發人員：王相華,王喜情
受保護的技術使用者：臺州南峰藥業有限公司
技術研發日：
技術公布日：2025/4/28
