本技術涉及卷材生產配料設備，具體涉及一種粘結性好的卷材生產用配料裝置。

背景技術：

1、防水卷材即熱塑性聚烯烴類防水卷材，是以采用先進的聚合技術將乙丙橡膠與聚丙烯結合在一起的熱塑性聚烯烴(tpo)合成樹脂為基料，加入抗氧劑、防老劑、粘合劑、軟化劑制成的新型防水卷材，可以用聚酯纖維網格布做內部增強材料制成增強型防水卷材，屬合成高分子防水卷材類防水產品，形成粘合性較強的防水卷材。

2、在現有技術中，中國專利公開號cn207913632u公開了一種防水卷材用自動配料系統。其包括混合桶和多個配料桶；所述混合桶包括分體設置的桶體和桶蓋；所述桶體上端設有導軌，所述桶蓋下端設有與所述導軌對應的滑塊；所述桶體上設有驅動裝置，所述驅動裝置用于驅動所述桶蓋旋轉；多個所述配料桶位于所述桶蓋上方，所述配料桶與所述混合桶通過輸料管連通；所述輸料管上設有電控閥；所述配料桶下方設有稱重裝置；所述電控閥、所述稱重裝置均與控制器連接。本實用新型的目的在于提供一種防水卷材用自動配料系統，以解決現有配料系統自動化低的問題。

3、傳統的配料桶在配料過程中由于進料斗自身的口徑是固定的，導致其下料流量難以控制，配料很容易出現偏差，不能達到預期配料的配比效果，配料效率較低，效果較差。

技術實現思路

1、有鑒于此，本實用新型提供一種粘結性好的卷材生產用配料裝置，可以通過調節組件實現對下料倉的下料流量進行調節，更加方便高效的對配料進料量和進料速率的精準控制，提高了配料的精準度和效率，解決了傳統的配料桶在配料過程中由于進料斗自身的口徑是固定的，導致其下料流量難以控制，配料很容易出現偏差，不能達到預期配料的配比效果，配料效率較低，效果較差的問題。

2、為解決上述技術問題，本實用新型提供一種粘結性好的卷材生產用配料裝置，包括設置在配料桶上部的進料斗，進料斗包括從上到下依次相貫通的儲料倉、中轉倉和下料倉，下料倉的前后兩外側壁上鉸接設置有擋料板，下料倉的右側的外側壁上設置有調節組件，調節組件用于帶著擋料板沿著與下料倉的鉸接部位進行轉動，調節組件包括設置在下料倉右側的外側壁上的固定座，所述固定座遠離下料倉的那一側鉸接設置有第一伸縮推桿，第一伸縮推桿的輸出桿端部鉸接設置在擋料板的外側壁上，本實用新型可以通過調節組件中的第一伸縮推桿的伸出與縮回的狀態下實現推著擋料板沿著下料倉的鉸接部位進行轉動進而實現對下料倉的下料流量進行調節，更加方便高效的對配料進料量的精準控制，提高了配料的精準度和效率，解決了傳統的配料桶在配料過程中由于進料斗自身的口徑是固定的，導致其下料流量難以控制，配料很容易出現偏差，不能達到預期配料的配比效果，配料效率較低，效果較差的問題。

3、第一伸縮推桿為電動伸縮桿或液壓伸縮桿，第一伸縮推桿的固定端通過鉸接座和鉸接軸鉸接設置在固定座上，鉸接座設置在遠離下料倉的那一側的固定座的下部，本實用新型可以通過第一伸縮推桿的輸出桿的伸出與縮回的狀態下，再加上第一伸縮推桿的固定端與固定座的鉸接作用以及第一伸縮推桿的伸縮端與擋料板的鉸接作用下，第一伸縮推桿的輸出桿的伸出可以推動著擋料板沿著與下料倉的鉸接部位順時針轉動至對下料倉的下料口進行阻擋和閉合，進而實現減小下料流量，通過第一伸縮推桿的輸出桿縮回的作用下拉著擋料板沿著與下料倉的鉸接部位逆時針轉動至對下料倉的下料口進行打開，進而實現了對下料流量的增大調節作業，操作更加方便高效。

4、中轉倉的右側的側壁上設置有固定板，固定板上設置有第二伸縮推桿，第二伸縮推桿的輸出桿端部設置有截止板，截止板貫穿中轉倉的右側壁，本實用新型可以通過第二伸縮推桿的輸出桿伸出的作用下推著截止板對中轉倉進行阻隔，避免其上部的物料繼續向下流動，且中轉倉截止板的上部以及儲料倉還可以實現對物料的阻擋以及臨時存儲作業，操作更加方便。

5、中轉倉的右側壁上開設有向下傾斜的通槽，中轉倉的左側壁內側開設有與通槽相適配的卡槽，卡槽位于通槽的下方，截止板插設在通槽內。

6、固定板為l型，固定板的水平部與通槽和卡槽的幾何中心所在的直線相平行，第二伸縮推桿的固定端設置在固定板的豎直部內側壁上。

7、第二伸縮推桿為電動個伸縮桿或液壓伸縮桿。

8、綜上所述，與現有技術相比，本申請包括以下至少一種有益技術效果：

9、1、本實用新型可以通過調節組件中的第一伸縮推桿的伸出與縮回的狀態下實現推著擋料板沿著下料倉的鉸接部位進行轉動進而實現對下料倉的下料流量進行調節，更加方便高效的對配料進料量的精準控制，提高了配料的精準度和效率，解決了傳統的配料桶在配料過程中由于進料斗自身的口徑是固定的，導致其下料流量難以控制，配料很容易出現偏差，不能達到預期配料的配比效果，配料效率較低，效果較差的問題。

10、2、本實用新型可以通過第一伸縮推桿的輸出桿的伸出與縮回的狀態下，再加上第一伸縮推桿的固定端與固定座的鉸接作用以及第一伸縮推桿的伸縮端與擋料板的鉸接作用下，第一伸縮推桿的輸出桿的伸出可以推動著擋料板沿著與下料倉的鉸接部位順時針轉動至對下料倉的下料口進行阻擋和閉合，進而實現減小下料流量，通過第一伸縮推桿的輸出桿縮回的作用下拉著擋料板沿著與下料倉的鉸接部位逆時針轉動至對下料倉的下料口進行打開，進而實現了對下料流量的增大調節作業，操作更加方便高效。

11、3、本實用新型可以通過第二伸縮推桿的輸出桿伸出的作用下推著截止板對中轉倉進行阻隔，避免其上部的物料繼續向下流動，且中轉倉截止板的上部以及儲料倉還可以實現對物料的阻擋以及臨時存儲作業，操作更加方便。

技術特征：

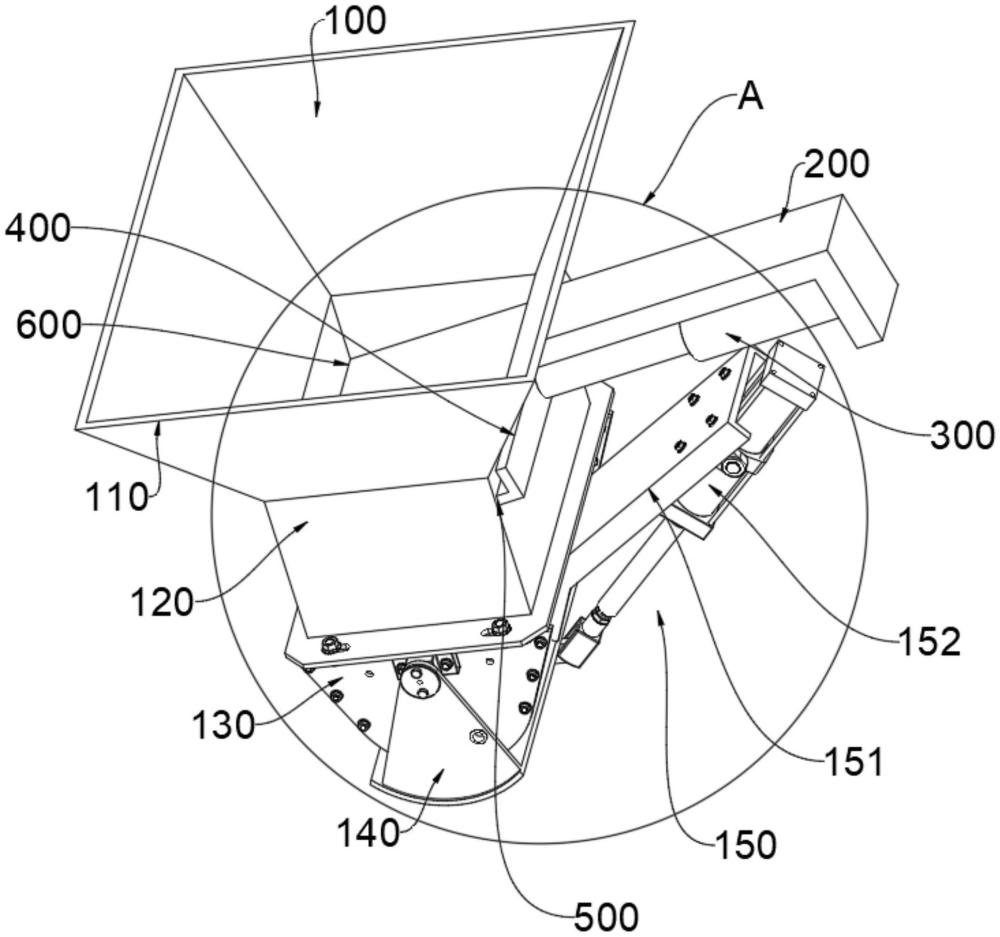

1.一種粘結性好的卷材生產用配料裝置，包括設置在配料桶上部的進料斗(100)，其特征在于：所述進料斗(100)包括從上到下依次相貫通的儲料倉(110)、中轉倉(120)和下料倉(130)，所述下料倉(130)的前后兩外側壁上鉸接設置有擋料板(140)，所述下料倉(130)的右側的外側壁上設置有調節組件(150)，調節組件(150)用于帶著擋料板(140)沿著與下料倉(130)的鉸接部位進行轉動，所述調節組件(150)包括設置在下料倉(130)右側的外側壁上的固定座(151)，所述固定座(151)遠離下料倉(130)的那一側鉸接設置有第一伸縮推桿(152)，所述第一伸縮推桿(152)的輸出桿端部鉸接設置在擋料板(140)的外側壁上。

2.如權利要求1所述的粘結性好的卷材生產用配料裝置，其特征在于：所述第一伸縮推桿(152)為電動伸縮桿或液壓伸縮桿，所述第一伸縮推桿(152)的固定端通過鉸接座和鉸接軸鉸接設置在固定座(151)上，所述鉸接座設置在遠離下料倉(130)的那一側的固定座(151)的下部。

3.如權利要求2所述的粘結性好的卷材生產用配料裝置，其特征在于：所述中轉倉(120)的右側的側壁上設置有固定板(200)，所述固定板(200)上設置有第二伸縮推桿(300)，所述第二伸縮推桿(300)的輸出桿端部設置有截止板(400)，所述截止板(400)貫穿中轉倉(120)的右側壁。

4.如權利要求3所述的粘結性好的卷材生產用配料裝置，其特征在于：所述中轉倉(120)的右側壁上開設有向下傾斜的通槽(500)，所述中轉倉(120)的左側壁內側開設有與通槽(500)相適配的卡槽(600)，卡槽(600)位于通槽(500)的下方，截止板(400)插設在通槽(500)內。

5.如權利要求4所述的粘結性好的卷材生產用配料裝置，其特征在于：所述固定板(200)為l型，所述固定板(200)的水平部與通槽(500)和卡槽(600)的幾何中心所在的直線相平行，所述第二伸縮推桿(300)的固定端設置在固定板(200)的豎直部內側壁上。

6.如權利要求5所述的粘結性好的卷材生產用配料裝置，其特征在于：所述第二伸縮推桿(300)為電動個伸縮桿或液壓伸縮桿。

技術總結
本技術提供一種粘結性好的卷材生產用配料裝置，包括設置在配料桶上部的進料斗，進料斗包括從上到下依次相貫通的儲料倉、中轉倉和下料倉，下料倉的前后兩外側壁上鉸接設置有擋料板，下料倉的右側的外側壁上設置有調節組件，調節組件包括設置在下料倉右側的外側壁上的固定座，所述固定座遠離下料倉的那一側鉸接設置有第一伸縮推桿，第一伸縮推桿的輸出桿端部鉸接設置在擋料板的外側壁上，本技術可以通過調節組件中的第一伸縮推桿的伸出與縮回的狀態下實現推著擋料板沿著下料倉的鉸接部位進行轉動進而實現對下料倉的下料流量進行調節，更加方便高效的對配料進料量的精準控制，提高了配料的精準度和效率。

技術研發人員：伏新合,倪貴全,王文彬,王德鑫
受保護的技術使用者：開來濕克威防水科技股份有限公司
技術研發日：20240726
技術公布日：2025/4/28
