本發明涉及過濾裝置，具體涉及一種楊梅汁加工過濾裝置。

背景技術：

1、楊梅含有多種有機酸，維生素c的含量也十分豐富，食之可促進食欲，而楊梅的保質期較短，為了可以隨時飲用，因此會在楊梅收獲的季節，將楊梅制成汁。

2、現有的楊梅汁加工過濾裝置多采用過濾網對楊梅汁進行過濾，但是由于楊梅汁內具有較多的楊梅殘渣，濾網在使用過程中容易累積異物，引起堵塞，如不及時清潔將影響過濾效率，給后續的過濾產生困擾。以往的清潔方法都是將整個過濾網全部拆除，然而，在實際使用時往往只是過濾網中的一部分被堵塞，就會影響影響整體的過濾效果，因為其中的一小部分堵塞而頻繁的更換過濾網勢必會在實際生產中產生不便，變相也會增加人力成本。

技術實現思路

1、本發明所要解決的問題是：提供一種楊梅汁加工過濾裝置，通過采用多個過濾盒進行過濾的方式，當某個過濾盒內的過濾網堵塞時，可單獨替換個過濾盒，不用再更換整個過濾組件，操作便利。

2、本發明為解決上述問題所提供的技術方案為：一種楊梅汁加工過濾裝置，包括濾筒，所述濾筒內設置有過濾組件；所述濾筒內部通過開關組件分隔層暫存腔和過濾腔，所述開關組件用于控制暫存腔和過濾腔的連通和關閉；

3、所述過濾組件安裝在過濾腔內，所述過濾組件包括定位架和若干過濾盒，所述過濾腔內設置有與定位架配合的安裝槽，所述濾筒的筒壁上設置有供所述定位架穿過的固定槽，若干所述過濾盒并排可拆卸安裝在定位架上。

4、優選的，所述開關組件包括安裝板、轉動板和驅動機構，所述安裝板安裝在濾筒內部，所述安裝板上設置有與轉動板形狀相適配的出液槽，所述轉動板可轉動安裝在出液槽內，所述驅動機構用于驅動轉動板轉動將出液槽打開或者是關閉。

5、優選的，所述驅動機構包括驅動電機和連接軸，所述驅動電機安裝在濾筒一側，所述連接軸一端與驅動電機連接，另一端與轉動板連接。

6、優選的，所述過濾盒包括盒架和過濾網，所述過濾網安裝在盒架上，所述定位架上設置有供盒架穿過的安裝孔。

7、優選的，所述定位架內設置有若干根安裝桿，所述過盒架的兩側設置有導向凸棱一，所述安裝桿的兩側設置設置有與導向凸棱一配合的導向槽一。

8、優選的，盒架遠離濾筒的一端設置有拉手。

9、優選的，所述過濾組件還包括若干隔板，所述隔板等距間隔安裝在過濾腔內將過濾腔分隔成多個分體腔，所述隔板的下端設置有導向槽二，所述安裝桿的上端面設置有與導向槽二配合的導向凸棱二，所述濾筒上設置有透明視窗，通過所述透明視窗可觀察到分體腔內的液體高度。

10、優選的，所述盒架上設置有限位環，所述限位環上設置有密封槽，所述密封槽內安裝有密封圈，所述定位架上環繞安裝孔設置有與密封圈配合的限位槽。

11、優選的，所述濾筒上設置有若干出液組件，所述出液組件可與外界抽液機構連通。

12、優選的，所述出液組件包括出液管和出液閥，所述出液管一端與分體腔連通，另一端與外界抽液機構連通，所述出液閥安裝在出液管上用于控制出液管的通斷。

13、與現有技術相比，本發明的優點是：本發明通過采用多個過濾盒進行過濾的方式，當某個過濾盒內的過濾網堵塞時，可單獨替換個過濾盒，不用再更換整個過濾組件，操作便利。

技術特征：

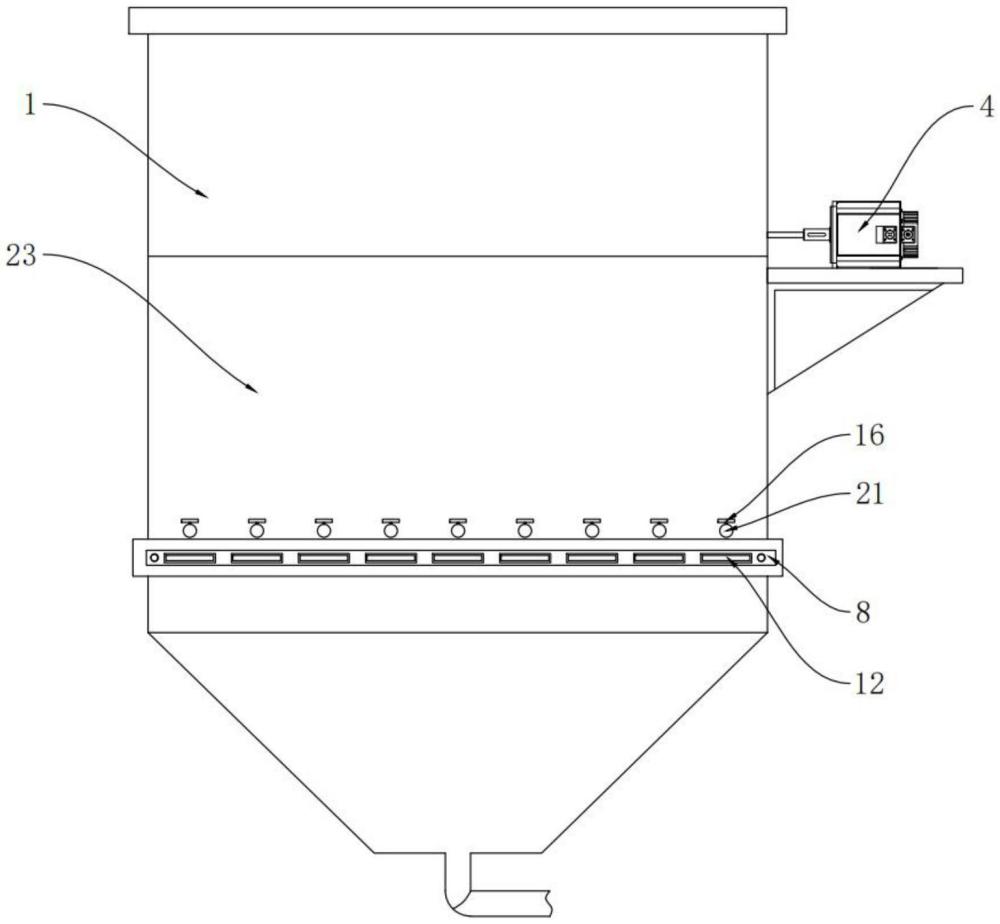

1.一種楊梅汁加工過濾裝置，包括濾筒(1)，所述濾筒(1)內設置有過濾組件；其特征在于：所述濾筒(1)內部通過開關組件分隔層暫存腔(2)和過濾腔，所述開關組件用于控制暫存腔(2)和過濾腔的連通和關閉；

2.根據權利要求1所述的一種楊梅汁加工過濾裝置，其特征在于：所述開關組件包括安裝板(14)、轉動板(3)和驅動機構，所述安裝板(14)安裝在濾筒(1)內部，所述安裝板(14)上設置有與轉動板(3)形狀相適配的出液槽，所述轉動板(3)可轉動安裝在出液槽內，所述驅動機構用于驅動轉動板(3)轉動將出液槽打開或者是關閉。

3.根據權利要求2所述的一種楊梅汁加工過濾裝置，其特征在于：所述驅動機構包括驅動電機(4)和連接軸(5)，所述驅動電機(4)安裝在濾筒(1)一側，所述連接軸(5)一端與驅動電機(4)連接，另一端與轉動板(3)連接。

4.根據權利要求1所述的一種楊梅汁加工過濾裝置，其特征在于：所述過濾盒包括盒架(10)和過濾網(11)，所述過濾網(11)安裝在盒架(10)上，所述定位架(8)上設置有供盒架(10)穿過的安裝孔(18)。

5.根據權利要求4所述的一種楊梅汁加工過濾裝置，其特征在于：所述定位架(8)內設置有若干根安裝桿(13)，所述盒架(10)的兩側設置有導向凸棱一(9)，所述安裝桿(13)的兩側設置設置有與導向凸棱一(9)配合的導向槽一(20)。

6.根據權利要求5所述的一種楊梅汁加工過濾裝置，其特征在于：盒架(10)遠離濾筒(1)的一端設置有拉手(12)。

7.根據權利要求5所述的一種楊梅汁加工過濾裝置，其特征在于：所述過濾組件還包括若干隔板(7)，所述隔板(7)等距間隔安裝在過濾腔內將過濾腔分隔成多個分體腔(6)，所述隔板(7)的下端設置有導向槽二，所述安裝桿(13)的上端面設置有與導向槽二配合的導向凸棱二(15)，所述濾筒上設置有透明視窗(23)，通過所述透明視窗(23)可觀察到分體腔(6)內的液體高度。

8.根據權利要求4所述的一種楊梅汁加工過濾裝置，其特征在于：所述盒架(10)上設置有限位環(22)，所述限位環(22)上設置有密封槽，所述密封槽內安裝有密封圈(17)，所述定位架(8)上環繞安裝孔(18)設置有與密封圈(17)配合的限位槽(19)。

9.根據權利要求1所述的一種楊梅汁加工過濾裝置，其特征在于：所述濾筒(1)上設置有若干出液組件，所述出液組件可與外界抽液機構連通。

10.根據權利要求9所述的一種楊梅汁加工過濾裝置，其特征在于：所述出液組件包括出液管(21)和出液閥(16)，所述出液管(21)一端與分體腔(6)連通，另一端與外界抽液機構連通，所述出液閥(16)安裝在出液管(21)上用于控制出液管(21)的通斷。

技術總結
本發明公開了一種楊梅汁加工過濾裝置，包括濾筒，所述濾筒內設置有過濾組件；所述濾筒內部通過開關組件分隔層暫存腔和過濾腔，所述開關組件用于控制暫存腔和過濾腔的連通和關閉；所述過濾組件安裝在過濾腔內，所述過濾組件包括定位架和若干過濾盒，所述過濾腔內設置有與定位架配合的安裝槽，所述濾筒的筒壁上設置有供所述定位架穿過的固定槽，若干所述過濾盒并排可拆卸安裝在定位架上。本發明通過采用多個過濾盒進行過濾的方式，當某個過濾盒內的過濾網堵塞時，可單獨替換個過濾盒，不用再更換整個過濾組件，操作便利。

技術研發人員：王維琴,葉遠平,宮越,高瓊
受保護的技術使用者：江西日遠食品集團有限公司
技術研發日：
技術公布日：2025/4/28
