本技術屬于海洋石油工程領域，尤其涉及一種試壓水回收裝置。

背景技術：

1、海洋工程項目的組塊在總裝建造階段需要給相關的管線系統進行試壓，一般用于管線系統的試壓介質以水居多，用于管線系統試壓的水通過管線使用后，泄壓排放到指定的區域。

2、目前在常規組塊項目試壓過程中，試壓水通過管線系統使用后，試壓水泄壓排放到指定的區域，存在一定的污垢污染；待下次再進行相關試壓作業時，再通過自來水管接入試壓泵升壓進入管線系統試壓，造成水的大量使用，浪費水資源。

3、因此，亟需設計一種試壓水回收裝置，解決以上提到的試壓水回收使用的問題。

技術實現思路

1、為解決背景技術中提及的常規組塊項目試壓過程中，試壓水通過管線系統使用后，試壓水泄壓排放到指定的區域，存在一定的污垢污染，以及浪費水資源的技術問題，提供一種試壓水回收裝置，以解決試壓水回收使用的問題。

2、為實現上述目的，本實用新型的試壓水回收裝置的具體技術方案如下：

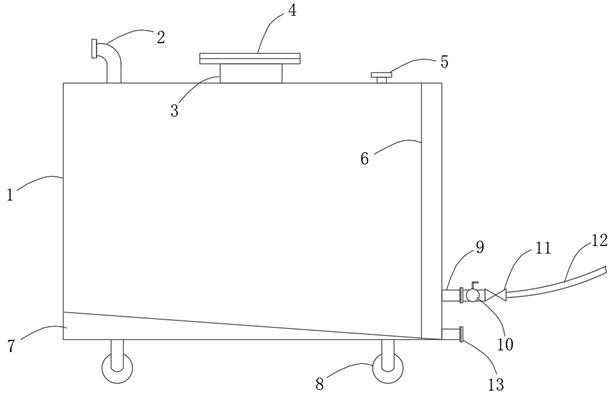

3、一種試壓水回收裝置，包括試壓罐體和進水口，進水口連接在試壓罐體上，試壓水由進水口流入試壓罐體，試壓罐體上連接有出水口，試壓水通過試壓罐體內設置的濾網后流入出水口，出水口上連接有球閥和濾器，濾器與出水管連接，以使試壓水回收，試壓罐體設有排污口，排污口排出濾渣，試壓罐體連接有萬向輪，以使試壓罐體移動。

4、進一步，試壓罐體上連接有進風口和進人口，進風口和進人口均垂直連接在試壓罐體上，進人口上連接有盲板，人由進人口進入試壓罐體。

5、進一步，進人口設置在進風口和進水口之間，進風口、進人口和進水口間隔設置在試壓罐體上。

6、進一步，試壓罐體內連接有豎向濾網，濾網連接在試壓罐體靠近出水口一側，試壓水由濾網左側流入濾網右側，以對試壓水進行一級過濾。

7、進一步，試壓罐體底部連接有自流斜坡，自流斜坡沿試壓罐體底部長度方向設置，以使試壓水沿自流斜坡流向出水口。

8、進一步，排污口與出水口間隔設置在試壓罐體一側，排污口位于出水口下側，以使試壓水的濾渣由排污口排出。

9、進一步，出水口垂直連接在試壓罐體一側，出水口遠離試壓罐體一側連接有球閥，以控制試壓水排出。

10、進一步，球閥遠離出水口一端連接有濾器，濾器遠離球閥一端連接有出水管，以使試壓水回收。

11、進一步，濾器呈y字型，濾器對試壓水進行二級過濾。

12、進一步，試壓罐體遠離進水口一端垂直連接有多個萬向輪，多個萬向輪間隔連接在試壓罐體上。

13、本實用新型的試壓水回收裝置具有以下優點：

14、通過在試壓罐體上連接進水口，使試壓水由進水口流入試壓罐體，并經濾網過濾后的試壓水由試壓罐體連接的出水口排出，并通過球閥控制試壓水的排出量，以及由濾器對試壓水進行再次過濾，使過濾后的試壓水由出水管排出回收，濾渣由試壓罐體連接的排污口排出，試壓罐體設有萬向輪，進而實現試壓罐體移動。本申請改變原有試壓水直接排放所造成的資源浪費以及環境污染的困境，便于試壓水的回收和初步過濾，然后用于重新利用，提高試壓施工效率，降低試壓成本，具有推廣應用價值。

技術特征：

1.一種試壓水回收裝置，其特征在于，包括試壓罐體和進水口，進水口連接在試壓罐體上，試壓水由進水口流入試壓罐體，試壓罐體上連接有出水口，試壓水通過試壓罐體內設置的濾網后流入出水口，出水口上連接有球閥和濾器，濾器與出水管連接，以使試壓水回收，試壓罐體設有排污口，排污口排出濾渣，試壓罐體連接有萬向輪，以使試壓罐體移動。

2.根據權利要求1所述的試壓水回收裝置，其特征在于，試壓罐體上連接有進風口和進人口，進風口和進人口均垂直連接在試壓罐體上，進人口上連接有盲板，人由進人口進入試壓罐體。

3.根據權利要求2所述的試壓水回收裝置，其特征在于，進人口設置在進風口和進水口之間，進風口、進人口和進水口間隔設置在試壓罐體上。

4.根據權利要求1所述的試壓水回收裝置，其特征在于，試壓罐體內連接有豎向濾網，濾網連接在試壓罐體靠近出水口一側，試壓水由濾網左側流入濾網右側，以對試壓水進行一級過濾。

5.根據權利要求4所述的試壓水回收裝置，其特征在于，試壓罐體底部連接有自流斜坡，自流斜坡沿試壓罐體底部長度方向設置，以使試壓水沿自流斜坡流向出水口。

6.根據權利要求1所述的試壓水回收裝置，其特征在于，排污口與出水口間隔設置在試壓罐體一側，排污口位于出水口下側，以使試壓水的濾渣由排污口排出。

7.根據權利要求6所述的試壓水回收裝置，其特征在于，出水口垂直連接在試壓罐體一側，出水口遠離試壓罐體一側連接有球閥，以控制試壓水排出。

8.根據權利要求7所述的試壓水回收裝置，其特征在于，球閥遠離出水口一端連接有濾器，濾器遠離球閥一端連接有出水管，以使試壓水回收。

9.根據權利要求8所述的試壓水回收裝置，其特征在于，濾器呈y字型，濾器對試壓水進行二級過濾。

10.根據權利要求1所述的試壓水回收裝置，其特征在于，試壓罐體遠離進水口一端垂直連接有多個萬向輪，多個萬向輪間隔連接在試壓罐體上。

技術總結
本技術公開了一種試壓水回收裝置，該試壓水回收裝置包括試壓罐體和進水口，進水口連接在試壓罐體上，試壓水由進水口流入試壓罐體，試壓罐體上連接有出水口，試壓水通過試壓罐體內設置的濾網后流入出水口，出水口上連接有球閥和濾器，濾器與出水管連接，以使試壓水回收，試壓罐體設有排污口，排污口排出濾渣，試壓罐體連接有萬向輪，以使試壓罐體移動。本技術提供的試壓水回收裝置通過在試壓罐體上連接進水口，使試壓水由進水口流入試壓罐體，并經濾網過濾后的試壓水由試壓罐體連接的出水口排出，并由濾器對試壓水進行再次過濾，使過濾后的試壓水由出水管排出回收。本申請提高了試壓施工效率，降低試壓成本，具有推廣應用價值。

技術研發人員：石紹義,汪春標,張國偉,張耀,閆運強,鄭德勇,宋時興,王后偉,侯宇,周立飛,尹清鋒,東野廣幸,王民東,王強
受保護的技術使用者：海洋石油工程(青島)有限公司
技術研發日：20240627
技術公布日：2025/4/28
