本發明屬于工業尾氣處理，具體涉及一種三鹽微米除塵設備。

背景技術：

1、隨著國家對環保要求的日益嚴格，鉛鹽工業的生產過程產生的尾氣處理已成為關注的焦點。這推動了針對三鹽基硫酸鉛生產尾氣處理的技術創新和設備研發。隨著科技的進步，新的技術和設備在許多領域都得到了廣泛的應用。在這個背景下，研發高效噴淋除塵器，降低工作成本，提高設備的性能，成為了行業內的共識。

2、現三鹽車間生產三鹽基硫酸鉛產生的尾氣利用引風機到達室外后經過布袋除塵器進行一次除塵后再次經過噴淋除塵器對尾氣進一步的處理，噴淋除塵器內通過填料對尾氣進行過濾吸附，現有的填料設置有一層，尾氣處理不達標后需要進行整體更換，然而由于尾氣從填料下部往上穿過，填料下部比上部的污損程度大很多，上部填料還可以滿足工作要求，進行整體更換的話，沒實現填料的充分利用，提高了生產成本。對此，本發明對填料段進行分層設置，設置多層填料機構，尾氣排放不達標時，將最下層的填料機構取出，上方的填料機構隨之下滑，從上方重新放入新的填料機構。其不僅滿足了尾氣的處理要求，而且延長了填料的使用壽命，大大降低了生產成本，提升了企業的經濟效益。

技術實現思路

1、本發明所要解決的技術問題是提供一種三鹽微米除塵設備，其不僅滿足了尾氣的處理要求，而且延長了填料的使用壽命，大大降低了生產成本，提升了企業的經濟效益。

2、為解決上述問題，本發明所采取的技術方案是：

3、一種三鹽微米除塵設備，其包括除塵筒和從下往上依次設置在除塵筒內的循環水池、填料段、噴淋段和除霧段，所述除塵筒側壁上在循環水池和填料段之間設置有進氣管道，所述除塵筒頂部通過排氣管道與煙囪相連；

4、所述填料段對應的除塵筒上部和下部側壁各開設有一個寬度與除塵筒內壁直徑相同的方形放置口，所述除塵筒側壁上在放置口上方和下方分別設置有l型上卡環和l型下卡環，所述上卡環和下卡環之間卡設有能夠將放置口完全遮擋的弧形擋板；

5、所述除塵筒內壁處與下部放置口底部平齊的設置有環形的托板，所述托板上方設置有多個填料機構，所述填料機構包括圓筒形的填料筒和設置在填料筒下部的格柵板，所述格柵板上方中部固設有限位塊，且限位塊頂部設置有限位凹槽，所述格柵板底部中心處固設有支架，所述支架與懸垂桿一端鉸連，使懸垂桿可沿著豎直平面進行擺動；所述格柵板與填料筒下端之間留有用于容納懸垂桿的間距；所述填料筒內在格柵板上方設置有填料，且所述填料中部預留有與限位凹槽對應的豎直過孔；

6、多個所述填料機構上下等間距設置，且上方填料機構上的懸垂桿自由端頂在下方填料機構的限位凹槽內。

7、作為本發明的一種實施方式，所述除塵筒側壁上在上方放置口的下方周向均勻的設置有多個插孔，且插孔內設置有插銷；所述除塵筒側壁上在兩個放置口之間設置有可開合的透明可視門。

8、作為本發明的一種實施方式，所述限位凹槽為球形槽，所述懸垂桿自由端固設有與限位凹槽相對應的重力球。

9、作為本發明的一種實施方式，所述重力球包括位于中部的鉛球和包裹在鉛球外部的耐腐蝕層。

10、作為本發明的一種實施方式，所述除塵筒側壁在放置口上方和下方分別固設有環形的上連接板和下連接板，所述上連接板和下連接板之間連接有伸縮套；其中所述上卡環、下卡環和插銷均位于伸縮套內部。

11、作為本發明的一種實施方式，所述伸縮套呈風琴管狀，其上端與上連接板固連在一起，下端固連有連接法蘭，所述連接法蘭與下連接板通過螺栓固連在一起。

12、作為本發明的一種實施方式，所述放置口外側邊緣處固設有密封環。

13、作為本發明的一種實施方式，所述放置口通過在除塵筒側壁開設槽口形成，所述放置口左右兩端沿著除塵筒內壁的切線方向開設，使所述槽口的左右側面相互平行。

14、作為本發明的一種實施方式，所述擋板對應的圓心角大于度。

15、作為本發明的一種實施方式，所述循環水池側壁設置有通水管路；所述噴淋段設置有網格狀分布的噴淋管和安裝在噴淋管下方的多個噴霧頭；所述除霧段設置有除霧器。

16、采用上述技術方案所產生的有益效果在于：

17、本發明提供的三鹽微米除塵設備，對填料段進行分層設置，設置多層填料機構，尾氣排放不達標時，將最下層的填料機構取出，上方的填料機構隨之下滑，從上方重新放入更換填料后的填料機構。其不僅滿足了尾氣的處理要求，而且延長了填料的使用壽命，大大降低了生產成本，提升了企業的經濟效益。

18、并且可以備有多個填料機構，將底部填料機構取出后，可直接將新的填料機構直接從上方放置口放入，節省了更換填料的時間，提升了尾氣的處理效率。

19、所述填料機構結構設計巧妙，懸垂桿在重力作用下自動處于豎直狀態，從上方放置口放入填料機構后，填料機構先在插銷作用下停留一會，等懸垂桿靜置后，重力球會與限位凹槽上方的過孔上下對正，此時同時拔下多個插銷，在重力作用下，重力球卡入限位凹槽內，起到對上部填料筒的支撐作用；從下方放置口取出填料機構的過程中，隨著將填料機構往外拉，其上方的懸垂桿會逐漸傾斜，此時上方的填料機構隨之逐漸下滑，隨著最下方的填料機構完全從放置口抽出，其上方的填料機構滑落到托板上，取代之前最下方填料機構的位置，同時，懸垂桿收納進格柵板與填料筒下端之間預留的空腔內，或者直接恢復豎直狀態。

20、所述擋板為弧形推拉式，開合簡單且密封性好。通過設置伸縮套，可對放置口以及插孔和插銷位置進行二次密封，防止尾氣發生泄漏。

技術特征：

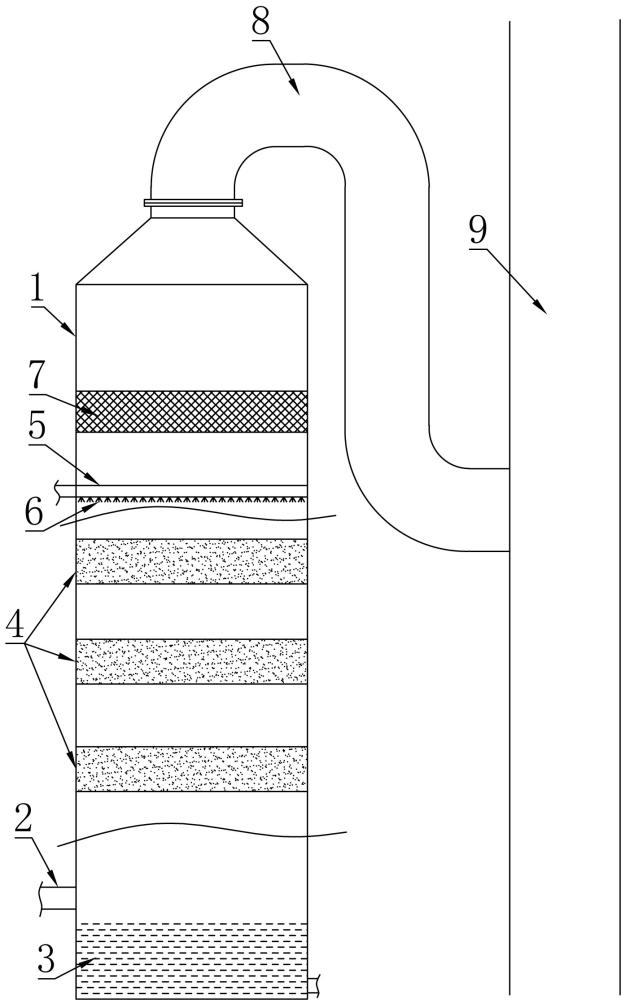

1.一種三鹽微米除塵設備，其特征在于：其包括除塵筒（1）和從下往上依次設置在除塵筒（1）內的循環水池（3）、填料段、噴淋段和除霧段，所述除塵筒（1）側壁上在循環水池（3）和填料段之間設置有進氣管道（2），所述除塵筒（1）頂部通過排氣管道（8）與煙囪（9）相連；

2.根據權利要求1所述的一種三鹽微米除塵設備，其特征在于：所述除塵筒（1）側壁上在上方放置口（10）的下方周向均勻的設置有多個插孔，且插孔內設置有插銷（15）；所述除塵筒（1）側壁上在兩個放置口（10）之間設置有可開合的透明可視門（24）。

3.根據權利要求2所述的一種三鹽微米除塵設備，其特征在于：所述限位凹槽（19）為球形槽，所述懸垂桿（21）自由端固設有與限位凹槽（19）相對應的重力球（22）。

4.根據權利要求3所述的一種三鹽微米除塵設備，其特征在于：所述重力球（22）包括位于中部的鉛球和包裹在鉛球外部的耐腐蝕層。

5.根據權利要求1所述的一種三鹽微米除塵設備，其特征在于：所述除塵筒（1）側壁在放置口（10）上方和下方分別固設有環形的上連接板（26）和下連接板（27），所述上連接板（26）和下連接板（27）之間連接有伸縮套（28）；其中所述上卡環（12）、下卡環（13）和插銷（15）均位于伸縮套（28）內部。

6.根據權利要求5所述的一種三鹽微米除塵設備，其特征在于：所述伸縮套（28）呈風琴管狀，其上端與上連接板（26）固連在一起，下端固連有連接法蘭（29），所述連接法蘭（29）與下連接板（27）通過螺栓固連在一起。

7.根據權利要求1所述的一種三鹽微米除塵設備，其特征在于：所述放置口（10）外側邊緣處固設有密封環（25）。

8.根據權利要求1-7任一項所述的一種三鹽微米除塵設備，其特征在于：所述放置口（10）通過在除塵筒（1）側壁開設槽口形成，所述放置口（10）左右兩端沿著除塵筒（1）內壁的切線方向開設，使所述槽口的左右側面相互平行。

9.根據權利要求8所述的一種三鹽微米除塵設備，其特征在于：所述擋板（14）對應的圓心角大于180度。

10.根據權利要求9所述的一種三鹽微米除塵設備，其特征在于：所述循環水池（3）側壁設置有通水管路；所述噴淋段設置有網格狀分布的噴淋管（5）和安裝在噴淋管（5）下方的多個噴霧頭（6）；所述除霧段設置有除霧器（7）。

技術總結
本發明涉及一種三鹽微米除塵設備，其包括除塵筒和從下往上依次設置在除塵筒內的循環水池、填料段、噴淋段和除霧段，所述除塵筒側壁上在循環水池和填料段之間設置有進氣管道，所述除塵筒頂部通過排氣管道與煙囪相連；所述填料段對應的除塵筒上部和下部側壁各開設有一個寬度與除塵筒內壁直徑相同的方形放置口，所述除塵筒側壁上在放置口上方和下方對稱設置有兩個卡環，兩個卡環之間卡設有弧形擋板；所述除塵筒內壁處與下部放置口底部平齊的設置有環形的托板，所述托板上方設置有多個填料機構。所述三鹽微米除塵設備不僅滿足了尾氣的處理要求，而且延長了填料的使用壽命，大大降低了生產成本，提升了企業的經濟效益。

技術研發人員：安所全,段海寧,薛朝,王國明
受保護的技術使用者：衡水中冀塑料科技有限公司
技術研發日：
技術公布日：2025/4/28
