本發明涉及到皮線燈串生產，具體涉及到皮線燈串的生產系統。

背景技術：

1、皮線燈串，也被稱為pvc軟線燈串，其有別于傳統的led燈串，傳統的led燈串中每個led燈單元包括一個燈頭和兩根與燈頭連接的帶皮導線，這些led燈單元串聯成led燈串。

2、現有的皮線燈串在生產過程中，需要將led燈珠中的led芯片進行封裝，其通常需要配置led點膠機進行點膠封裝，然而現有的led點膠機對于點膠精度的要求較高，為提高led皮線燈串的生產效率，一般在led皮線燈串的輸送過程中對其進行點膠，而在點膠時存在led皮線燈串過于松散的問題，影響點膠效果，且單個點膠機構只能對led皮線燈串的一側點膠，生產中需要多個點膠機構對led皮線燈串各側位置點膠，增加了設備成本。

3、授權公告號為cn115090483b的專利文件中公開了直線式led皮線燈全自動生產設備，使用時，夾緊機構和拉緊機構分別對led皮線燈串兩端壓緊固定，同時拉緊機構在對led皮線燈串壓緊固定的同時也起到對其撐緊的作用，保證了點膠的效果，第二驅動機構帶動點膠機構移動至led皮線燈串燈芯位置對其點膠；轉動機構帶動第一夾塊和第二夾塊轉動，進而帶動led皮線燈串轉動，使得led皮線燈串不同面朝向點膠機構，同時拉緊機構對led皮線燈串松開和壓緊，以配合轉動機構帶動led皮線燈串轉動，點膠機構對led皮線燈串燈芯不同面點膠，從而減少了點膠機構的數量，節約了設備成本。該設備對led皮線燈串進行點膠時需要停止對led皮線燈串的卷繞，不能夠實現led皮線燈串的連續生產。

技術實現思路

1、本發明的主要目的在于提供一種在對皮線燈串進行點膠過程中能夠實現對皮線燈串進行持續卷繞，能夠提高工作效率的皮線燈串的生產系統。為了實現上述目的，本發明提供的技術方案是：

2、皮線燈串的生產系統，包括收卷裝置，收卷裝置一側設置有生產臺，生產臺上依次設置有導向裝置、烘干裝置和拉緊打膠裝置，拉緊打膠裝置包括固定在生產臺上的兩個彈性伸縮件，兩彈性伸縮件上下對稱設置，彈性伸縮件包括套管，套管的軸向方向與皮線燈串的運動方向平行，滑桿滑動插接在套管內，套管內的滑桿一端固定有第一彈簧，套管內固定有壓力傳感器，壓力傳感器與第一彈簧固定連接，套管外側的滑桿一端固定有豎直的移動套，移動套內彈性滑動設置有夾板，夾板為鐵質材質，上下兩夾板用于對皮線燈串進行夾持，移動套內設置有電磁鐵，壓力傳感器、控制器和電磁鐵電性連接，電磁鐵啟動后夾板能夠向移動套內運動并釋放皮線燈串，上方的移動套上固定有點膠組件。

3、具體的，所述收卷裝置包括收卷架，收卷架內轉動設置有收卷輥，收卷輥上同心固定有第一帶輪，收卷架上固定有電機，電機的輸出軸上同心固定有第二帶輪，第二帶輪與第一帶輪通過皮帶傳動連接，電機與控制器電性連接。

4、具體的，所述導向裝置包括轉動設置在生產臺上的限位輥，皮線燈串繞過限位輥上端。

5、具體的，所述烘干裝置包括固定在生產臺上的干燥筒，干燥筒內緣圓周均布固定有多個紅外線燈，皮線燈串貫穿干燥筒。

6、具體的，所述生產臺上固定有倒u形的安裝架，套管固定在安裝架上。

7、具體的，所述滑桿外緣固定有與其平行的限位條，限位條與套管內的長槽滑動連接，套管內的滑桿一端固定有擋塊，第一彈簧與擋塊固定連接。

8、具體的，所述上下兩夾板相對的端部均開設有弧形槽，弧形槽內均固定有弧形的膠墊，膠墊內緣加工有防滑紋。

9、具體的，所述點膠組件包括與上方的移動套固定連接的電動伸縮桿，電動伸縮桿的伸縮端上固定有點膠頭，點膠頭的進口端與水平管連通，水平管通過軟管與輸送泵的出口連通，輸送泵的進口與膠桶連通，膠桶固定在生產臺上，輸送泵與控制器電性連接。

10、與現有技術相比，本發明的有益效果為：

11、1、本發明的兩夾板對皮線燈串夾持后，能夠隨著皮線燈串移動，能夠在對皮線燈串拉緊點膠時保持對皮線燈串的持續卷繞，能夠提高生產效率。

12、2、兩夾板對皮線燈串夾持后并隨著皮線燈串移動的過程中，點膠頭對皮線燈串需要點膠的位置進行點膠，壓力傳感器能夠實時檢測到第一彈簧對其施加的壓力，當壓力傳感器受到的壓力值到達設定值時，控制器啟動電磁鐵并釋放夾板，能夠避免皮線燈串受到較大的拉力而損壞。

技術特征：

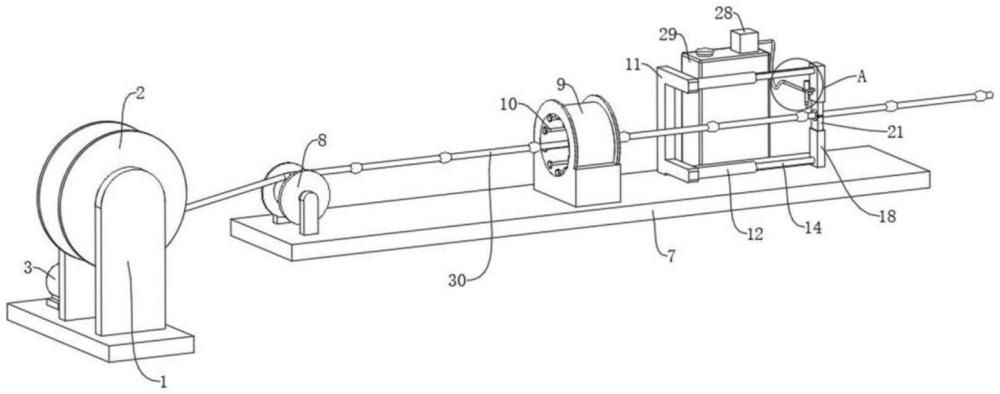

1.皮線燈串的生產系統，包括收卷裝置，收卷裝置一側設置有生產臺(7)，生產臺(7)上依次設置有導向裝置、烘干裝置和拉緊打膠裝置，其特征在于，拉緊打膠裝置包括固定在生產臺(7)上的兩個彈性伸縮件，兩彈性伸縮件上下對稱設置，彈性伸縮件包括套管(12)，套管(12)的軸向方向與皮線燈串(30)的運動方向平行，滑桿(14)滑動插接在套管(12)內，套管(12)內的滑桿(14)一端固定有第一彈簧(16)，套管(12)內固定有壓力傳感器(13)，壓力傳感器(13)與第一彈簧(16)固定連接，套管(12)外側的滑桿(14)一端固定有豎直的移動套(18)，移動套(18)內彈性滑動設置有夾板(21)，夾板(21)為鐵質材質，上下兩夾板(21)用于對皮線燈串(30)進行夾持，移動套(18)內設置有電磁鐵(19)，壓力傳感器(13)、控制器和電磁鐵(19)電性連接，電磁鐵(19)啟動后夾板(21)能夠向移動套(18)內運動并釋放皮線燈串(30)，上方的移動套(18)上固定有點膠組件。

2.根據權利要求1所述皮線燈串的生產系統，其特征在于，所述收卷裝置包括收卷架(1)，收卷架(1)內轉動設置有收卷輥(2)，收卷輥(2)上同心固定有第一帶輪(4)，收卷架(1)上固定有電機(3)，電機(3)的輸出軸上同心固定有第二帶輪(5)，第二帶輪(5)與第一帶輪(4)通過皮帶(6)傳動連接，電機(3)與控制器電性連接。

3.根據權利要求1所述皮線燈串的生產系統，其特征在于，所述導向裝置包括轉動設置在生產臺(7)上的限位輥(8)，皮線燈串(30)繞過限位輥(8)上端。

4.根據權利要求1所述皮線燈串的生產系統，其特征在于，所述烘干裝置包括固定在生產臺(7)上的干燥筒(9)，干燥筒(9)內緣圓周均布固定有多個紅外線燈(10)，皮線燈串(30)貫穿干燥筒(9)。

5.根據權利要求1所述皮線燈串的生產系統，其特征在于，所述生產臺(7)上固定有倒u形的安裝架(11)，套管(12)固定在安裝架(11)上。

6.根據權利要求1所述皮線燈串的生產系統，其特征在于，所述滑桿(14)外緣固定有與其平行的限位條(17)，限位條(17)與套管(12)內的長槽滑動連接，套管(12)內的滑桿(14)一端固定有擋塊(15)，第一彈簧(16)與擋塊(15)固定連接。

7.根據權利要求1所述皮線燈串的生產系統，其特征在于，所述上下兩夾板(21)相對的端部均開設有弧形槽，弧形槽內均固定有弧形的膠墊(22)，膠墊(22)內緣加工有防滑紋(23)。

8.根據權利要求1所述皮線燈串的生產系統，其特征在于，所述點膠組件包括與上方的移動套(18)固定連接的電動伸縮桿(24)，電動伸縮桿(24)的伸縮端上固定有點膠頭(25)，點膠頭(25)的進口端與水平管(26)連通，水平管(26)通過軟管(27)與輸送泵(28)的出口連通，輸送泵(28)的進口與膠桶(29)連通，膠桶(29)固定在生產臺(7)上，輸送泵(28)與控制器電性連接。

9.根據權利要求1所述皮線燈串的生產系統，其特征在于，所述夾板(21)與移動套(18)通過第二彈簧(20)連接。

技術總結
本發明涉及到皮線燈串生產技術領域，具體涉及到皮線燈串的生產系統。包括收卷裝置，收卷裝置一側設置有生產臺，生產臺上設置有拉緊打膠裝置，拉緊打膠裝置包括固定在生產臺上的兩個彈性伸縮件，彈性伸縮件包括套管，滑桿滑動插接在套管內，套管內的滑桿一端固定有第一彈簧，套管內固定有壓力傳感器，壓力傳感器與第一彈簧固定連接，套管外側的滑桿一端固定有豎直的移動套，移動套內彈性滑動設置有夾板，移動套內設置有電磁鐵，上方的移動套上固定有點膠組件。本發明的兩夾板對皮線燈串夾持后，能夠隨著皮線燈串移動，能夠在對皮線燈串拉緊點膠時保持對皮線燈串的持續卷繞，能夠提高生產效率。

技術研發人員：戴智偉,田正鋒,周長豪
受保護的技術使用者：臨海泓欣燈飾有限公司
技術研發日：
技術公布日：2025/4/28
