本發明涉及資源回收設備，特別的涉及一種用于再生資源回收的智能回收箱。

背景技術：

1、再生資源即被開發利用一次并報廢后，還可反復回收加工再利用的物質資源，它包括以礦物為原料生產并報廢的鋼鐵、有色金屬、稀有金屬、合金、無機非金屬、塑料、橡膠、纖維、紙張等，與使用原生資源相比，使用再生資源可以大量節約能源、水資源和生產輔料，降低生產成本，減少環境污染，將這些可再生的廢棄物當做垃圾處理的話，不僅浪費資源，更重要的是引起環境污染，因此需要再生資源回收裝置用以廢棄物的回收，主要的標志是資源能夠永遠利用，保持良好的生態環境，資源回收作業，通常是將回收箱安裝在指定區域，將回收資源放入回收箱內存儲，再等待工作人員定期同時回收至加工區域，進行加工成二次使用資源。

2、現有的再生資源回收的智能回收箱，在其使用的過程中，通常是通過回收箱直接收納回收的物品，回收箱內的空間有限，使得裝置只能裝載較小量的資源，需要頻繁的進行人工回收，同時裝置不能預先對回收資源進行預加工，使得回收物不便于運輸。

技術實現思路

1、本發明的目的就在于為了解決上述問題而提供一種用于再生資源回收的智能回收箱，解決現有的再生資源回收的智能回收箱，通常是通過回收箱直接收納回收的物品，回收箱內的空間有限，使得裝置只能裝載較小量的資源，需要頻繁的進行人工回收，同時裝置不能預先對回收資源進行預加工，使得回收物不便于運輸的問題。

2、本發明通過以下技術方案來實現上述目的，一種用于再生資源回收的智能回收箱，包括用于回收資源的回收箱，所述回收箱前端面開設有投料口，所述回收箱內腔固定有與投料口相連接的滑板；安裝于所述回收箱上端的清理組件，用于沖洗回收箱內雜質；安裝于所述回收箱內腔的收納組件，所述收納組件包括設置于所述回收箱內腔的收納倉，所述收納倉內腔四周分別固定有托腳，所述托腳上端面固定有彈簧桿，所述彈簧桿上端面固定有篩網，所述收納倉一側嵌合有氣動推桿，所述氣動推桿伸縮端固定有設于收納倉內腔的抵板，所述收納倉下端面四周分別安裝有萬向輪，所述收納倉上端面安裝有粉碎組件，所述粉碎組件用于粉碎回收資源，所述收納倉底端一側開設有排料槽。

3、優選的，所述抵板內腔固定有多個壓縮彈簧，所述壓縮彈簧延長端固定有套接于抵板內腔的毛刷，所述毛刷與篩網表面相連接。

4、優選的，所述收納倉內腔一側固定有滑槽，所述滑槽內腔滑動套接有滑塊，所述滑塊延長端固定有設于篩網表面的托料板，所述托料板上端面固定有提拉桿。

5、優選的，所述收納倉一側固定有兩個卡槽，所述卡槽內腔套接有設于排料槽表面的密封板。

6、優選的，所述粉碎組件包括固定于收納倉輸入端的進料倉，所述進料倉上端面固定有設于滑板下方的進料斗，所述進料倉內腔轉動安裝有相對的兩個粉碎輥，兩個所述粉碎輥一端固定有相嚙合的齒輪，所述進料倉一側固定有與粉碎輥傳動連接的驅動電機。

7、優選的，所述進料倉內腔下方開口端處轉動安裝有兩個遮擋板，所述遮擋板與進料倉內腔之間固定有扭簧。

8、優選的，所述清理組件包括固定于回收箱上端面的液倉，所述液倉內腔中端固定有濾網，所述液倉內腔下端固定有液泵，所述液泵輸出端連接有橫管。

9、優選的，所述橫管與回收箱內腔上端面固定連接，所述橫管下端面等距安裝有多個設于滑板上方的噴淋頭。

10、與現有技術相比，本發明的有益效果是：

11、本發明中，該裝置可以在回收資源過程中，對回收的資源進行粉碎作業，同時通過伸縮移動的抵板，可以將粉碎的回收資源進行擠壓，從而使得回收資源能夠壓縮成堆，有效的提高裝置對回收資源的裝載量，并且還能對回收裝置進行預粉碎加工，便于資源回收的運輸，也能提高后期回收資源再加工的效率，回收的裝置可以進行固液分離，防止回收資源出現發酵揮發刺激性氣體，配合閉合的遮擋板，有效的防止裝置出現惡臭味，有效的改善裝置使用時的體驗。

技術特征：

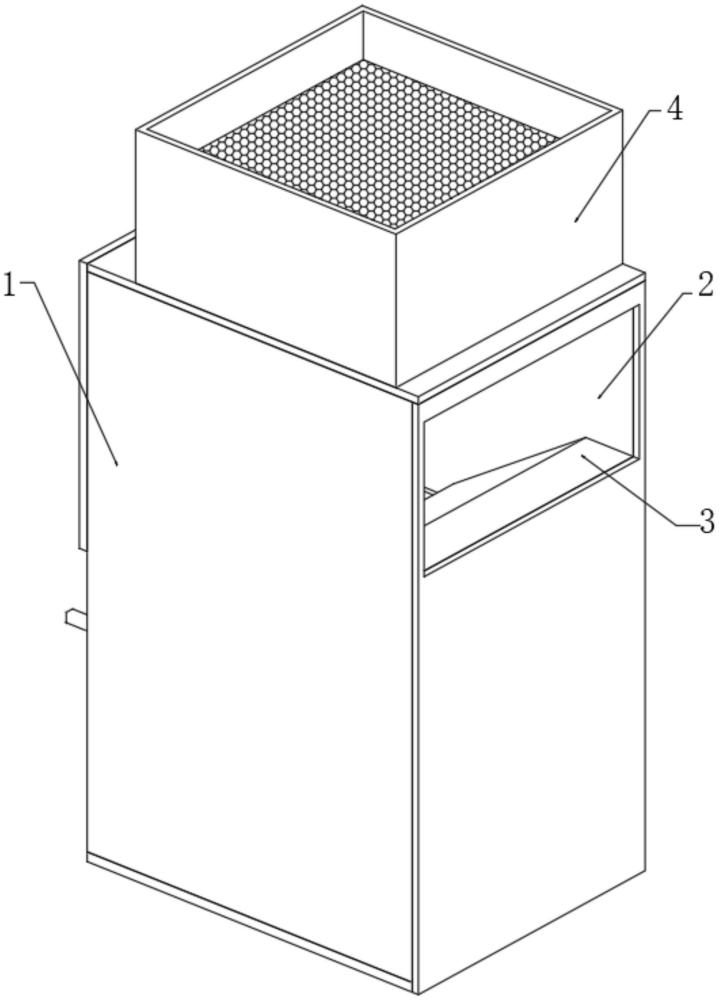

1.一種用于再生資源回收的智能回收箱，其特征在于：包括用于回收資源的回收箱(1)，所述回收箱(1)前端面開設有投料口(2)，所述回收箱(1)內腔固定有與投料口(2)相連接的滑板(3)；安裝于所述回收箱(1)上端的清理組件(4)，用于沖洗回收箱(1)內雜質；安裝于所述回收箱(1)內腔的收納組件(5)，所述收納組件(5)包括設置于所述回收箱(1)內腔的收納倉(501)，所述收納倉(501)內腔四周分別固定有托腳(502)，所述托腳(502)上端面固定有彈簧桿(503)，所述彈簧桿(503)上端面固定有篩網(504)，所述收納倉(501)一側嵌合有氣動推桿(505)，所述氣動推桿(505)伸縮端固定有設于收納倉(501)內腔的抵板(506)，所述收納倉(501)下端面四周分別安裝有萬向輪(509)，所述收納倉(501)上端面安裝有粉碎組件(6)，所述粉碎組件(6)用于粉碎回收資源，所述收納倉(501)底端一側開設有排料槽(514)。

2.根據權利要求1所述的一種用于再生資源回收的智能回收箱，其特征在于：所述抵板(506)內腔固定有多個壓縮彈簧(507)，所述壓縮彈簧(507)延長端固定有套接于抵板(506)內腔的毛刷(508)，所述毛刷(508)與篩網(504)表面相連接。

3.根據權利要求1所述的一種用于再生資源回收的智能回收箱，其特征在于：所述收納倉(501)內腔一側固定有滑槽(510)，所述滑槽(510)內腔滑動套接有滑塊(511)，所述滑塊(511)延長端固定有設于篩網(504)表面的托料板(512)，所述托料板(512)上端面固定有提拉桿(513)。

4.根據權利要求1所述的一種用于再生資源回收的智能回收箱，其特征在于：所述收納倉(501)一側固定有兩個卡槽(515)，所述卡槽(515)內腔套接有設于排料槽(514)表面的密封板(516)。

5.根據權利要求1所述的一種用于再生資源回收的智能回收箱，其特征在于：所述粉碎組件(6)包括固定于收納倉(501)輸入端的進料倉(601)，所述進料倉(601)上端面固定有設于滑板(3)下方的進料斗(602)，所述進料倉(601)內腔轉動安裝有相對的兩個粉碎輥(603)，兩個所述粉碎輥(603)一端固定有相嚙合的齒輪(604)，所述進料倉(601)一側固定有與粉碎輥(603)傳動連接的驅動電機(605)。

6.根據權利要求5所述的一種用于再生資源回收的智能回收箱，其特征在于：所述進料倉(601)內腔下方開口端處轉動安裝有兩個遮擋板(606)，所述遮擋板(606)與進料倉(601)內腔之間固定有扭簧(607)。

7.根據權利要求1所述的一種用于再生資源回收的智能回收箱，其特征在于：所述清理組件(4)包括固定于回收箱(1)上端面的液倉(401)，所述液倉(401)內腔中端固定有濾網(402)，所述液倉(401)內腔下端固定有液泵(403)，所述液泵(403)輸出端連接有橫管(404)。

8.根據權利要求7所述的一種用于再生資源回收的智能回收箱，其特征在于：所述橫管(404)與回收箱(1)內腔上端面固定連接，所述橫管(404)下端面等距安裝有多個設于滑板(3)上方的噴淋頭(405)。

技術總結
本發明涉及資源回收設備技術領域，具體的說是一種用于再生資源回收的智能回收箱，包括：用于回收資源的回收箱，所述回收箱前端面開設有投料口，所述回收箱內腔固定有與投料口相連接的滑板；安裝于所述回收箱上端的清理組件。本發明中，該裝置可以在回收資源過程中，對回收的資源進行粉碎作業，同時可以將粉碎的回收資源進行擠壓，從而使得回收資源能夠壓縮成堆，有效的提高裝置對回收資源的裝載量，并且還能對回收裝置進行預粉碎加工，便于資源回收的運輸，也能提高后期回收資源再加工的效率，回收的裝置可以進行固液分離，防止回收資源出現發酵揮發刺激性氣體，配合閉合的遮擋板，有效的防止裝置出現惡臭味，有效的改善裝置使用時的體驗。

技術研發人員：鄭利君
受保護的技術使用者：浙江工業大學之江學院
技術研發日：
技術公布日：2025/4/28
