本技術涉及包裝，具體為一種包裝用緩存機構。

背景技術：

1、包裝是指為在流通過程中保護產品，方便儲運，促進銷售，按一定的技術方法所用的容器、材料和輔助物等的總體名稱。

2、在包裝行業中連續疊包工藝中需要用到緩存和整形工藝，傳統的工藝設計是前端生產的產品集中堆碼后然后進行裝袋，整個裝袋流程存在浪費人工的情況，而且，人均生產效率低下，整形也不規范，導致影響到產品的外觀。

3、為解決上述問題，我們提出一種包裝用緩存機構來解決上述問題。

技術實現思路

1、為解決背景技術中的問題，本實用新型提供一種包裝用緩存機構。

2、為實現上述目的，本實用新型采取的技術方案為：

3、一種包裝用緩存機構，包括整形箱，整形箱的頂部開口處設置有下料斗；

4、所述整形箱的內側上端設置有堆疊機構，包括兩組插板，兩組所述插板呈水平對稱設置，所述插板的背部設置有氣缸，通過氣缸進行驅動，使得插板插入到整形箱內腔中進行接料整形，或從整形箱的內腔中滑出，實現對完成堆碼的產品物料進行下料。

5、優選的，所述整形箱的內側中部設置有緩存機構，所述緩存機構包括翻轉插爪，所述翻轉插爪有兩組，且呈水平對稱設置，所述翻轉插爪由驅動組件帶動進行移動；所述驅動組件包括兩組鏈條，兩組所述鏈條對稱設置在整形箱外側端，且通過伺服電機帶動進行同步轉動。

6、優選的，所述整形箱的兩端中部均設置有多組長條形通孔，多組所述長條形通孔呈等距分布，通過驅動組件帶動所述翻轉插爪在長條形通孔中進行垂直方向滑動。

7、優選的，所述整形箱的兩端上側均設置有支撐軸承，所述支撐軸承位于插板的底部，且與插板的底端面進行接觸，支撐軸承對插板起到支撐的作用。

8、優選的，所述整形箱的兩端上側均固定安裝有導軸，所述導軸的末端設置有固定板，所述氣缸固定安裝在固定板的中部。

9、優選的，所述插板的頭端上側設置有活動板，所述活動板與氣缸的輸出端進行固定連接，通過氣缸進行驅動，從而使得活動板帶動插板進行水平方向滑動。

10、優選的，所述活動板的兩端中部均設置有滑動塊，所述滑動塊滑動安裝在導軸的外表面，通過滑動塊進行滑動，從而起到導向的作用，有效提高插板進行滑動時的穩定性。

11、優選的，所述翻轉插爪固定安裝在鏈條的外端面，所述鏈條的外端面至少安裝有兩組翻轉插爪，兩組翻轉插爪循環交替使用，從而使得裝箱流程具有連續性，有效提高裝箱或裝袋的效率。

12、與現有技術相比，本實用新型的有益效果是：

13、本方案中，通過在整形箱的內側上端位置設置有堆疊機構，包括兩組插板，通過設置有插板接料，可實現對產品物料進行小量疊碼整形，然后配合緩存機構，從而實現對產品物料進行定量裝袋或裝箱，整個裝箱流程機械化操作，相較于傳統人工裝袋技術，具有效率高，降低人工成本的優點，同時還實現對產品進行整形，避免產品散亂影響到產品的外觀形象。

技術特征：

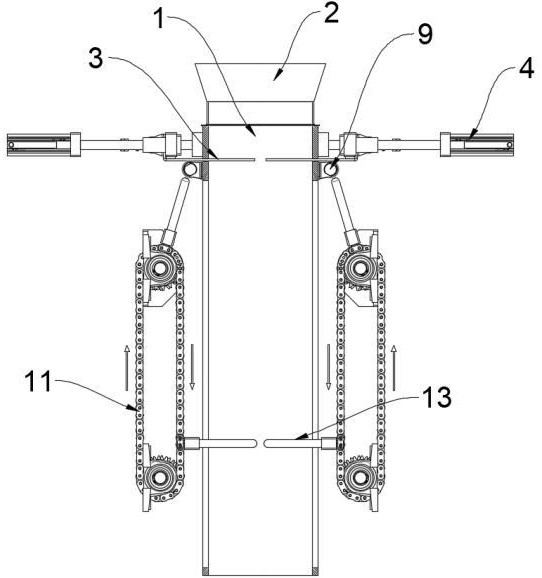

1.一種包裝用緩存機構，其特征在于，包括整形箱（1），整形箱（1）的頂部開口處設置有下料斗（2）；

2.根據權利要求1所述的一種包裝用緩存機構，其特征在于，所述整形箱（1）的兩端中部均設置有多組長條形通孔（10），多組所述長條形通孔（10）呈等距分布，通過驅動組件帶動所述翻轉插爪（13）在長條形通孔（10）中進行垂直方向滑動。

3.根據權利要求2所述的一種包裝用緩存機構，其特征在于，所述整形箱（1）的兩端上側均設置有支撐軸承（9），所述支撐軸承（9）位于插板（3）的底部，且與插板（3）的底端面進行接觸。

4.根據權利要求3所述的一種包裝用緩存機構，其特征在于，所述整形箱（1）的兩端上側均固定安裝有導軸（5），所述導軸（5）的末端設置有固定板（8），所述氣缸（4）固定安裝在固定板（8）的中部。

5.根據權利要求4所述的一種包裝用緩存機構，其特征在于，所述插板（3）的頭端上側設置有活動板（7），所述活動板（7）與氣缸（4）的輸出端進行固定連接。

6.根據權利要求5所述的一種包裝用緩存機構，其特征在于，所述活動板（7）的兩端中部均設置有滑動塊（6），所述滑動塊（6）滑動安裝在導軸（5）的外表面。

7.根據權利要求2所述的一種包裝用緩存機構，其特征在于，所述翻轉插爪（13）固定安裝在鏈條（11）的外端面。

技術總結
本申請提供了一種包裝用緩存機構，涉及包裝技術領域，包括整形箱，整形箱的內側上端設置有堆疊機構，包括兩組插板，兩組插板呈水平對稱設置，插板的背部設置有氣缸；整形箱的內側中部設置有緩存機構，緩存機構包括翻轉插爪，翻轉插爪有兩組，且呈水平對稱設置，翻轉插爪由驅動組件帶動進行移動；驅動組件包括兩組鏈條，兩組鏈條對稱設置在整形箱外側端，且通過伺服電機帶動進行同步轉動。本技術通過在整形箱的內側上端位置設置有堆疊機構，可實現對產品物料進行小量疊碼整形，然后配合緩存機構對產品物料進行定量裝袋或裝箱，整個裝箱流程機械化操作，相較于傳統人工裝袋技術，具有效率高，降低人工成本的優點。

技術研發人員：張宇傳,鄭亮,張洋洋,陳盼
受保護的技術使用者：安徽美勁農業科技有限公司
技術研發日：20240708
技術公布日：2025/4/28
