本發明涉及攪拌裝置，具體是一種固態電池負極材料攪拌裝置及攪拌方法。

背景技術：

1、固態電池是一種使用固體電極和固體電解質的電池。目前，固態電池負極材料主要分為三大類：石墨負極、硅基負極和金屬鋰負極。硅作為負極材料，因其理論容量高達4200?mah/g，遠高于石墨負極的容量，且硅資源豐富、成本低廉，因此被視為全固態鋰離子電池中最具潛力的負極材料。特別是在硫化物全固態鋰離子電池中，硅基負極的應用有望大幅提升電池的能量密度，推動電動汽車、儲能系統等領域的技術革新。在固態電池負極材料制備中，需要對硅基材料和固態電解質充分分散和接觸，因此需要一種高效的攪拌負極材料攪拌裝置。

2、公開號為cn118594352a的專利申請公開了一種鋰電池原料混料攪拌設備，包括底座箱、固定于底座箱上的外殼體，底座箱的上端面位于外殼體內部固定有混料筒，且混料筒上端呈開口狀，混料筒的外部下側固定連通有內置閥門的排料管，所述混料筒內置對流混料結構，且混料筒內部下側設置有反向過濾結構；所述外殼體上端設置有限位板。通過控制器分別控制電機一順時針轉動和電機二逆時針轉動，電機一通過傳動桿則帶動防濺蓋在混料筒內部旋轉，電機二則通過傳動筒帶動過濾板在混料筒內部旋轉，兩者旋轉方向相反，在轉動過程中帶動內部原料液體對流混料，進一步配合中間的攪拌葉片對液體物料攪拌，通過上述混料方式，使得混料筒內部物料混合效果優異。

3、但以上公開的電池原料攪拌設備的攪拌效率一般，在作業時原料容易粘連在內壁上，并且缺少一種存儲結構，不能對已經完成攪拌的原料進行儲存，并且下料時管壁上會殘留大量的原料，長時間使用后會影響后續作業。

技術實現思路

1、本發明的目的在于：為了解決現有的電池原料攪拌設備的攪拌效率一般，在作業時原料容易粘連在內壁上，并且缺少一種存儲結構，不能對已經完成攪拌的原料進行儲存，并且下料時管壁上會殘留大量的原料，長時間使用后會影響后續作業等問題，提供一種固態電池負極材料攪拌裝置及攪拌方法。

2、為實現上述目的，本發明的技術方案是：一種固態電池負極材料攪拌裝置，包括混合倉、攪拌機構和清潔機構，所述混合倉的頂部設置有頂蓋，所述混合倉的內壁上開設有環腔，所述環腔上開設有多組開槽，所述環腔內轉動設置有刮擦環；所述攪拌機構包括安裝在所述頂蓋上的攪拌電機，所述攪拌電機的輸出端設置有貫穿所述混合倉的聯動桿，所述聯動桿的底部安裝有主動錐齒，所述混合倉的底部設置有吊架，所述吊架上活動安裝有與所述主動錐齒嚙合的聯動錐齒，所述混合倉的底部還活動安裝有套設在所述聯動桿外壁上的從動筒，所述從動筒的底部安裝有與所述聯動錐齒嚙合的從動錐齒，所述從動筒的外壁上連接有多組位于所述混合倉內的攪拌臂；所述混合倉的外壁上還設置有儲集倉，所述儲集倉的底部設置有出料管；所述清潔機構包括活動安裝在所述出料管內部的翻轉筒，所述翻轉筒的內壁上活動安裝有多組清潔弧板，所述翻轉筒的內部還轉動設置有對稱的變形齒圈，所述變形齒圈的內壁上設置有多組弧形凸座；當不需要下料時，所述弧形凸座對清潔弧板進行擠壓并脫離所述出料管的內壁。

3、作為本發明再進一步的方案：所述環腔的頂部還開設有嚙合腔，所述刮擦環的頂部安裝有活動設置在所述嚙合腔內的旋轉齒圈；所述混合倉的外壁上設置有安裝板，所述安裝板上安裝有旋轉電機，所述旋轉電機的輸出端安裝有與所述旋轉齒圈嚙合的驅動齒輪一。

4、作為本發明再進一步的方案：所述頂蓋上設置有進料管，所述混合倉的底部安裝有與所述儲集倉連通的回流管，所述回流管上安裝有回流泵；所述儲集倉內安裝有與所述出料管連通的排料泵，所述混合倉的外壁上還設置有控制面板。

5、作為本發明再進一步的方案：所述混合倉的底部開設有貫穿的聯動腔，所述從動筒活動安裝在所述聯動腔內，所述聯動腔的內壁上還安裝有與所述從動筒活動連接的軸承。

6、作為本發明再進一步的方案：所述聯動桿的外壁上還設置有多組懸臂，所述懸臂的中部活動安裝有同軸心的上聯動齒輪和下聯動齒輪；所述上聯動齒輪和下聯動齒輪分別位于所述懸臂的兩側，所述頂蓋的底部固定設置有與所述上聯動齒輪嚙合的行走齒圈；所述懸臂的末端活動安裝有與所述下聯動齒輪嚙合的攪拌齒輪,所述攪拌齒輪的底部固定設置有擺臂，所述擺臂的底部固定設置有與所述攪拌齒輪非同軸心設置的攪拌扇。

7、作為本發明再進一步的方案：所述翻轉筒的頂部設置有翻轉齒輪，所述出料管的內部還開設有與所述翻轉筒配合的安裝腔；所述安裝腔的內壁上開設有限位凹槽，所述翻轉筒的外壁上設置有與所述限位凹槽配合的限位凸環,所述儲集倉的底部安裝有清潔電機，所述清潔電機的輸出端安裝有與所述翻轉齒輪嚙合的驅動齒輪二。

8、作為本發明再進一步的方案：所述翻轉筒的內壁上開設有多組伸縮腔，所述伸縮腔的兩側開設有對稱的復原腔，所述清潔弧板的外壁上固定設置有滑動設置在所述伸縮腔內的滑塊，所述清潔弧板的外壁上還連接有對稱的復原彈簧，所述復原彈簧的末端與所述復原腔的內壁連接。

9、作為本發明再進一步的方案：所述清潔弧板的側面設置有刮擦部。

10、作為本發明再進一步的方案：所述翻轉筒的內部開設有位于所述伸縮腔兩側的轉動腔，所述變形齒圈活動安裝在所述轉動腔內；所述轉動腔的兩側內壁上設置有對稱的軌道，所述變形齒圈的兩側開設有與所述軌道配合的環軌腔；所述翻轉筒的內部還開設有與所述轉動腔連通的通腔，所述通腔內安裝有雙軸電機，所述雙軸電機的輸出端安裝有與所述變形齒圈嚙合的調節齒輪。

11、作為本發明再進一步的方案：一種固態電池負極材料攪拌裝置的攪拌方法，包括以下步驟，s1.將負極材料按比例依次加入到混合倉中；s2.啟動攪拌機構驅動攪拌臂和聯動桿反向旋轉并對混合物充分?jǐn)嚢瑁⑼ㄟ^刮擦環對混合倉的內壁進行清理；s3.將混合完成后的材料輸送到儲集倉中進行儲集，當需要下料時，啟動清潔機構對出料管的內壁進行清理。

12、與現有技術相比，本發明具有以下有益效果：

13、1、本發明通過混合倉可以對負極材料高效攪拌，當攪拌電機驅動聯動桿和懸臂轉動時，由于攪拌扇與攪拌齒輪非同軸心設置，所以此時攪拌扇相對于攪拌齒輪公轉的同時也會相對于行走齒圈公轉。除此之外，在聯動錐齒的配合下，反動筒帶動多組攪拌臂朝向與聯動桿相反的方向?qū)υ线M(jìn)行攪拌，避免產生死角。在旋轉電機的帶動下，刮擦環對混合倉的內壁往復刮擦，避免原料粘連在內壁上而影響成品效果，該設計進一步提高了該固態電池負極材料攪拌裝置的攪拌效率和效果。

14、2、本發明通過回流管可以將攪拌完成的原料輸送到儲集倉中暫時儲存，從而不影響后續的攪拌作業。當需要下料時，清潔電機驅動翻轉筒和清潔弧板對出料管的內壁往復清理。當不需要下料時，通過雙軸電機驅動齒圈旋轉，擠壓部會對清潔弧板的外壁擠壓，此時滑塊沿著伸縮腔向中心位置運動并脫離出料管，避免高粘度的混合材料將清潔弧板粘連在出料管內壁上而對設備造成損傷，該設計提高了該固態電池負極材料攪拌裝置的實用性和使用壽命。

技術特征：

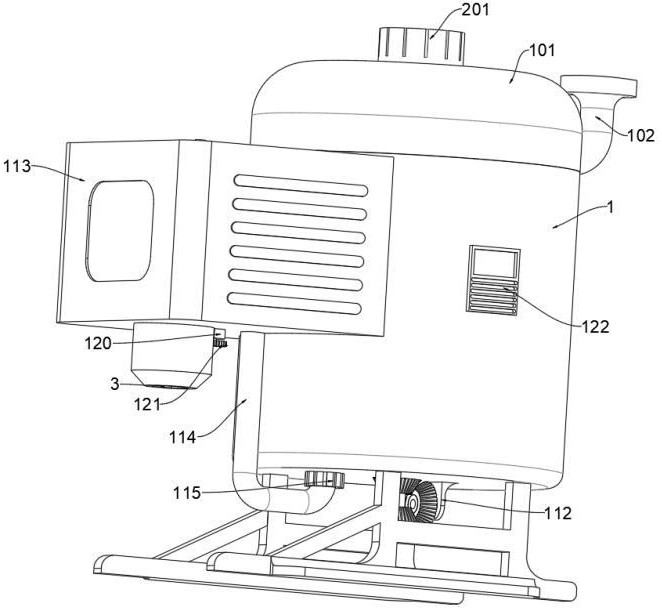

1.一種固態電池負極材料攪拌裝置，包括混合倉（1）、攪拌機構（2）和清潔機構（3），其特征在于：所述混合倉（1）的頂部設置有頂蓋（101），所述混合倉（1）的內壁上開設有環腔（103），所述環腔（103）上開設有多組開槽（104），所述環腔（103）內轉動設置有刮擦環（106）；所述攪拌機構（2）包括安裝在所述頂蓋（101）上的攪拌電機（201），所述攪拌電機（201）的輸出端設置有貫穿所述混合倉（1）的聯動桿（202），所述聯動桿（202）的底部安裝有主動錐齒（203），所述混合倉（1）的底部設置有吊架（112），所述吊架（112）上活動安裝有與所述主動錐齒（203）嚙合的聯動錐齒（204），所述混合倉（1）的底部還活動安裝有套設在所述聯動桿（202）外壁上的從動筒（205），所述從動筒（205）的底部安裝有與所述聯動錐齒（204）嚙合的從動錐齒（206），所述從動筒（205）的外壁上連接有多組位于所述混合倉（1）內的攪拌臂（207）；所述混合倉（1）的外壁上還設置有儲集倉（113），所述儲集倉（113）的底部設置有出料管（116）；所述清潔機構（3）包括活動安裝在所述出料管（116）內部的翻轉筒（301），所述翻轉筒（301）的內壁上活動安裝有多組清潔弧板（306），所述翻轉筒（301）的內部還轉動設置有對稱的變形齒圈（315），所述變形齒圈（315）的內壁上設置有多組弧形凸座（317）；當不需要下料時，所述弧形凸座（317）對清潔弧板（306）進行擠壓并脫離所述出料管（116）的內壁。

2.根據權利要求1所述的一種固態電池負極材料攪拌裝置，其特征在于：所述環腔（103）的頂部還開設有嚙合腔（105），所述刮擦環（106）的頂部安裝有活動設置在所述嚙合腔（105）內的旋轉齒圈（107）；所述混合倉（1）的外壁上設置有安裝板（108），所述安裝板（108）上安裝有旋轉電機（109），所述旋轉電機（109）的輸出端安裝有與所述旋轉齒圈（107）嚙合的驅動齒輪一（110）。

3.根據權利要求1所述的一種固態電池負極材料攪拌裝置，其特征在于：所述頂蓋（101）上設置有進料管（102），所述混合倉（1）的底部安裝有與所述儲集倉（113）連通的回流管（114），所述回流管（114）上安裝有回流泵（115）；所述儲集倉（113）內安裝有與所述出料管（116）連通的排料泵（117），所述混合倉（1）的外壁上還設置有控制面板（122）。

4.根據權利要求1所述的一種固態電池負極材料攪拌裝置，其特征在于：所述混合倉（1）的底部開設有貫穿的聯動腔（111），所述從動筒（205）活動安裝在所述聯動腔（111）內，所述聯動腔（111）的內壁上還安裝有與所述從動筒（205）活動連接的軸承（123）。

5.根據權利要求1所述的一種固態電池負極材料攪拌裝置，其特征在于：所述聯動桿（202）的外壁上還設置有多組懸臂（208），所述懸臂（208）的中部活動安裝有同軸心的上聯動齒輪（209）和下聯動齒輪（210）；所述上聯動齒輪（209）和下聯動齒輪（210）分別位于所述懸臂（208）的兩側，所述頂蓋（101）的底部固定設置有與所述上聯動齒輪（209）嚙合的行走齒圈（211）；所述懸臂（208）的末端活動安裝有與所述下聯動齒輪（210）嚙合的攪拌齒輪（212）,所述攪拌齒輪（212）的底部固定設置有擺臂（213），所述擺臂（213）的底部固定設置有與所述攪拌齒輪（212）非同軸心設置的攪拌扇（214）。

6.根據權利要求1所述的一種固態電池負極材料攪拌裝置，其特征在于：所述翻轉筒（301）的頂部設置有翻轉齒輪（303），所述出料管（116）的內部還開設有與所述翻轉筒（301）配合的安裝腔（118）；所述安裝腔（118）的內壁上開設有限位凹槽（119），所述翻轉筒（301）的外壁上設置有與所述限位凹槽（119）配合的限位凸環（302）,所述儲集倉（113）的底部安裝有清潔電機（120），所述清潔電機（120）的輸出端安裝有與所述翻轉齒輪（303）嚙合的驅動齒輪二（121）。

7.根據權利要求1所述的一種固態電池負極材料攪拌裝置，其特征在于：所述翻轉筒（301）的內壁上開設有多組伸縮腔（304），所述伸縮腔（304）的兩側開設有對稱的復原腔（305），所述清潔弧板（306）的外壁上固定設置有滑動設置在所述伸縮腔（304）內的滑塊（308），所述清潔弧板（306）的外壁上還連接有對稱的復原彈簧（309），所述復原彈簧（309）的末端與所述復原腔（305）的內壁連接。

8.根據權利要求7所述的一種固態電池負極材料攪拌裝置，其特征在于：所述清潔弧板（306）的側面設置有刮擦部（307）。

9.根據權利要求7所述的一種固態電池負極材料攪拌裝置，其特征在于：所述翻轉筒（301）的內部開設有位于所述伸縮腔（304）兩側的轉動腔（310），所述變形齒圈（315）活動安裝在所述轉動腔（310）內；所述轉動腔（310）的兩側內壁上設置有對稱的軌道（311），所述變形齒圈（315）的兩側開設有與所述軌道（311）配合的環軌腔（316）；所述翻轉筒（301）的內部還開設有與所述轉動腔（310）連通的通腔（312），所述通腔（312）內安裝有雙軸電機（313），所述雙軸電機（313）的輸出端安裝有與所述變形齒圈（315）嚙合的調節齒輪（314）。

10.一種利用權利要求1-9任一項所述的一種固態電池負極材料攪拌裝置的攪拌方法，其特征在于，包括以下步驟：

技術總結
本發明公開了一種固態電池負極材料攪拌裝置及攪拌方法，屬于攪拌裝置技術領域，混合倉的內壁上開設有環腔，環腔上開設有多組開槽，環腔內轉動設置有刮擦環；攪拌電機的輸出端設置有貫穿混合倉的聯動桿，聯動桿的底部安裝有主動錐齒，混合倉的底部還活動安裝有套設在聯動桿外壁上的從動筒，從動筒的底部安裝有與聯動錐齒嚙合的從動錐齒；混合倉的外壁上還設置有儲集倉，儲集倉的底部設置有出料管；清潔機構包括安裝在出料管內部的翻轉筒，翻轉筒的內壁上安裝有多組清潔弧板。本發明中當攪拌電機驅動聯動桿和懸臂轉動時，攪拌扇相對于攪拌齒輪公轉的同時也會相對于行走齒圈公轉，此時攪拌臂朝向相反的方向?qū)υ蠑嚢瑁撛O(shè)計提高了攪拌效率和效果。

技術研發人員：侯楊,閆建忠,呂金釗,徐超,蔡方平
受保護的技術使用者：安徽利維能動力電池有限公司
技術研發日：
技術公布日：2025/4/28
