本技術涉及水泥生產，特別涉及一種環保水泥節能高效粉磨設備。

背景技術：

1、水泥是一種重要的建筑材料，廣泛用于土木工程、建筑和基礎設施建設中。它是一種由石灰石(主要成分是碳酸鈣)和粘土等原料經過高溫煅燒制成的粉末狀物質。

2、由于水泥在生產后需要對其進行粉磨處理，因此會用到粉磨設備，但現有的多數粉磨設備仍然存在一定的缺陷，例如：沒有對原料進行初步粉碎，使得大塊原料落入粉磨設備中，進而導致粉磨效率降低。其次，對原料的粉磨效果并不理想，導致水泥整體質量下降。

技術實現思路

1、本實用新型的目的在于至少解決現有技術中存在的技術問題之一，提供一種環保水泥節能高效粉磨設備，通過進料倉、第一電機、第一轉軸、壓輥對原料進行初次粉碎，并通過第一篩網、第二篩網對原料進行二次篩分，從而提升粉磨效率與粉磨質量，同時在滑槽、滑桿、彈簧、滑塊、凸塊的作用下，對第一篩網、第二篩網進行振動篩分，以減少原料在篩網上的堆積，防止篩網堵塞，從而確保篩分過程的連續性和穩定性。

2、本實用新型還提供具有上述一種環保水泥節能高效粉磨設備，包括：

3、粉磨罐，所述粉磨罐的上表面固定連接有進料倉，所述進料倉右表面固定連接有第一電機，所述第一電機的輸出端固定連接有第一轉軸，所述第一轉軸的外表面固定連接有壓輥，所述粉磨罐的外表面固定連接有第二電機，所述第二電機的輸出端固定連接有第二轉軸，所述第二轉軸的外表面固定連接有第一錐形齒，所述粉磨罐的內表面轉動連接有連接桿，所述連接桿的外表面固定連接有第二錐形齒，所述連接桿的外表面固定連接有粉磨板，所述粉磨罐的內表面固定連接有落料倉，所述粉磨罐的下表面設置有出料管，所述出料管的外表面設置有截止閥。

4、所述粉磨罐的內表面設置有滑槽，所述滑槽的內表面固定連接有滑桿，所述滑桿的外表面設置有彈簧，所述滑桿的外表面滑動連接有滑塊，所述滑塊的側表面固定連接有第一篩網，所述連接桿的外表面滑動連接有第二篩網。

5、根據所述的一種環保水泥節能高效粉磨設備，所述粉磨罐的下表面固定連接有固定板，所述出料管的外表面與固定板固定連接，用于安裝支撐柱。

6、根據所述的一種環保水泥節能高效粉磨設備，所述固定板的下表面固定連接有支撐柱，所述支撐柱的數量為四個且矩形陣列分布，用于支撐整個裝置。

7、根據所述的一種環保水泥節能高效粉磨設備，所述粉磨罐的上表面設置有進料口，便于原料落入粉磨罐中，所述第一轉軸的外表面與進料倉轉動連接。

8、根據所述的一種環保水泥節能高效粉磨設備，所述滑塊的下表面與彈簧固定連接，所述彈簧的下端與粉磨罐固定連接，便于篩網的振動。

9、根據所述的一種環保水泥節能高效粉磨設備，所述第一篩網的外表面與粉磨罐相接觸，所述第二篩網的外表面與粉磨罐相接觸。

10、根據所述的一種環保水泥節能高效粉磨設備，所述連接桿的外表面第一篩網滑動連接，所述第一篩網、第二篩網的上表面均設置有凸塊，用于篩網的振動。

11、根據所述的一種環保水泥節能高效粉磨設備，所述第一電機、第二電機均與外部電源電性連接，所述第一篩網、第二篩網的上表面均與粉磨板相接觸，用于對原料進行粉磨。

12、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

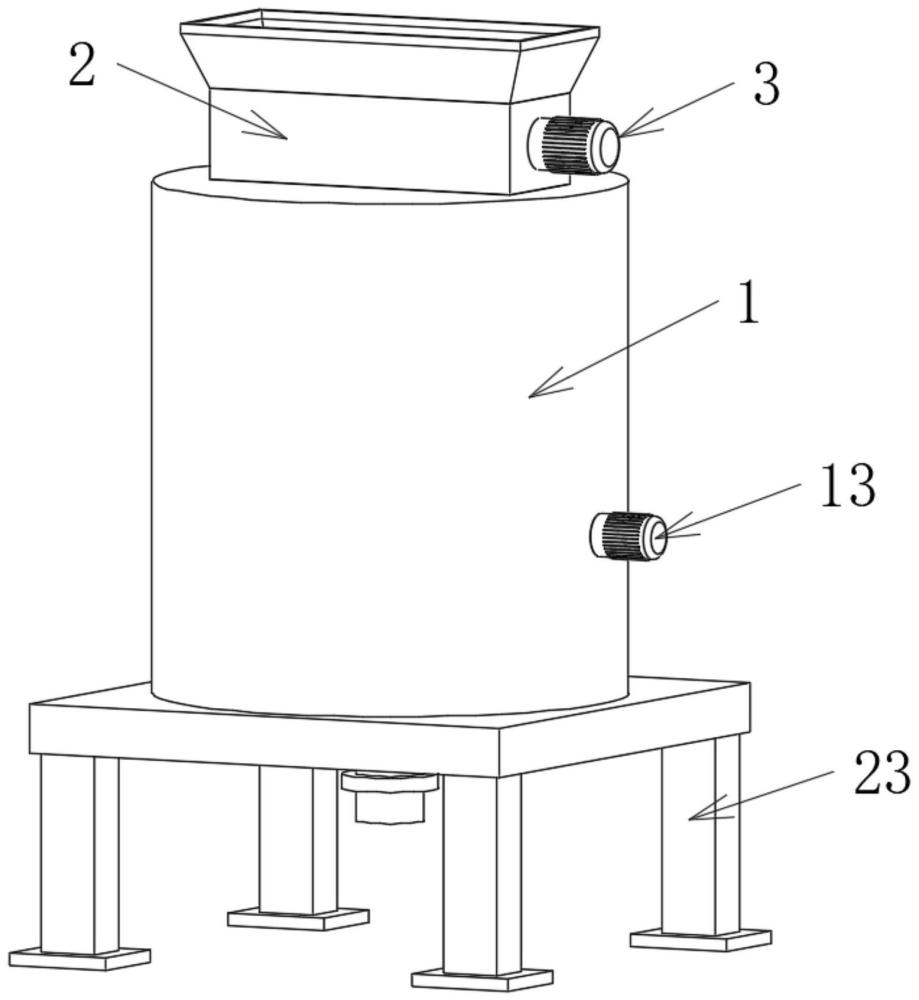

1.一種環保水泥節能高效粉磨設備，其特征在于，包括：粉磨罐(1)，所述粉磨罐(1)的上表面固定連接有進料倉(2)，所述進料倉(2)右表面固定連接有第一電機(3)，所述第一電機(3)的輸出端固定連接有第一轉軸(4)，所述第一轉軸(4)的外表面固定連接有壓輥(5)，所述粉磨罐(1)的外表面固定連接有第二電機(13)，所述第二電機(13)的輸出端固定連接有第二轉軸(14)，所述第二轉軸(14)的外表面固定連接有第一錐形齒(15)，所述粉磨罐(1)的內表面轉動連接有連接桿(16)，所述連接桿(16)的外表面固定連接有第二錐形齒(17)，所述連接桿(16)的外表面固定連接有粉磨板(18)，所述粉磨罐(1)的內表面固定連接有落料倉(19)，所述粉磨罐(1)的下表面設置有出料管(20)，所述出料管(20)的外表面設置有截止閥(21)；

2.根據權利要求1所述的一種環保水泥節能高效粉磨設備，其特征在于，所述粉磨罐(1)的下表面固定連接有固定板(22)，所述出料管(20)的外表面與固定板(22)固定連接。

3.根據權利要求2所述的一種環保水泥節能高效粉磨設備，其特征在于，所述固定板(22)的下表面固定連接有支撐柱(23)，所述支撐柱(23)的數量為四個且矩形陣列分布。

4.根據權利要求1所述的一種環保水泥節能高效粉磨設備，其特征在于，所述粉磨罐(1)的上表面設置有進料口(24)，所述第一轉軸(4)的外表面與進料倉(2)轉動連接。

5.根據權利要求1所述的一種環保水泥節能高效粉磨設備，其特征在于，所述滑塊(9)的下表面與彈簧(8)固定連接，所述彈簧(8)的下端與粉磨罐(1)固定連接。

6.根據權利要求1所述的一種環保水泥節能高效粉磨設備，其特征在于，所述第一篩網(10)的外表面與粉磨罐(1)相接觸，所述第二篩網(11)的外表面與粉磨罐(1)相接觸。

7.根據權利要求1所述的一種環保水泥節能高效粉磨設備，其特征在于，所述連接桿(16)的外表面第一篩網(10)滑動連接，所述第一篩網(10)、第二篩網(11)的上表面均設置有凸塊(12)。

8.根據權利要求1所述的一種環保水泥節能高效粉磨設備，其特征在于，所述第一電機(3)、第二電機(13)均與外部電源電性連接，所述第一篩網(10)、第二篩網(11)的上表面均與粉磨板(18)相接觸。

技術總結
本技術公開了一種環保水泥節能高效粉磨設備，包括粉磨罐，所述粉磨罐的上表面固定連接有進料倉，所述進料倉右表面固定連接有第一電機，所述第一電機的輸出端固定連接有第一轉軸，所述第一轉軸的外表面固定連接有壓輥，所述粉磨罐的外表面固定連接有第二電機，所述第二電機的輸出端固定連接有第二轉軸。通過進料倉、第一電機、第一轉軸、壓輥對原料進行初次粉碎，并通過第一篩網、第二篩網對原料進行二次篩分，從而提升粉磨效率與粉磨質量，同時在滑槽、滑桿、彈簧、滑塊、凸塊的作用下，對第一篩網、第二篩網進行振動篩分，以減少原料在篩網上的堆積，防止篩網堵塞，從而確保篩分過程的連續性和穩定性。

技術研發人員：陶志遠
受保護的技術使用者：英格瓷（天津）新材料技術有限公司
技術研發日：20240515
技術公布日：2025/4/28
