本技術屬于爐渣回收，涉及一種爐渣金屬鐵回收用磁選機。

背景技術：

1、爐渣是火法冶金過程中生成的浮在金屬等液態物質表面的熔體，其組成以氧化物為主，還常含有硫化物并夾帶少量金屬。

2、爐渣內依然殘留有許多鐵質金屬顆粒，能夠進行回收利用，爐渣經過粉碎后，被篩選機篩分收集，對于震動式篩選機，通過震動和磁鐵的吸引，做到鐵質顆粒回收，然而在收集到一定量的時候，篩分部件上吸引的鐵質顆粒較多，開始吸收效率下降，甚至最外側的磁力小，不足以吸引鐵質顆粒。

技術實現思路

1、本實用新型的目的在于提供一種爐渣金屬鐵回收用磁選機，解決了爐渣內依然殘留有許多鐵質金屬顆粒，需要進行回收利用，現有的磁選裝置隨時磁吸的金屬鐵顆粒增加，磁力下降，導致回收效率不高的技術問題。

2、本實用新型的技術方案是這樣實現的：包括底板，底板頂面兩端通過下支架固定安裝有滑道，滑道通過焊接方式，固定安裝于兩個下支架頂部內側，兩個滑道之間滑動安裝有固定框，固定框內側轉動安裝有兩個篩選軸，篩選軸的一半側安裝有永磁體，固定框中部底面固定安裝有廢料匯集板，固定框內側下部兩端分別固定安裝有刮板和引導板，刮板和引導板采用橡膠材料制作而成，固定框下方安裝有兩個傳送裝置一和傳送裝置二。

3、作為本實用新型的一種優選方案，底板底面固定安裝有多個底座，多個底座通過螺紋方式，固定安裝于底板底面。

4、作為本實用新型的一種優選方案，固定框兩外側固定安裝有滑條，滑條滑動安裝于滑道內側，滑條通過螺栓連接方式，固定安裝于固定框的兩外側。

5、作為本實用新型的一種優選方案，滑條頂面固定安裝有齒條，齒條上安裝有齒輪，齒輪固定安裝于電機三的旋轉軸，電機三固定安裝于滑道中部，電機三圓周外側設置有散熱流道，能夠增加與空氣接觸面積，加快散熱，電機三為步進電機，兩個電機三的轉向相對轉動，一個為順時針，一個為逆時針。

6、作為本實用新型的一種優選方案，四個下支架頂部固定安裝有兩個上支架，上支架頂部之間安裝有匯集斗，匯集斗通過螺栓連接方式，固定安裝于上支架頂部之間。

7、作為本實用新型的一種優選方案，固定框前側固定安裝有電機四，電機四的旋轉軸固定安裝有兩個篩選軸，電機四圓周外側設置有散熱流道，能夠增加與空氣接觸面積，加快散熱，電機四為步進電機。

8、作為本實用新型的一種優選方案，傳送裝置一包括外殼一，外殼一外側固定安裝有電機一，電機一轉動安裝有傳送帶一，傳送帶一轉動安裝于外殼一內側，電機一圓周外側設置有散熱流道，能夠增加與空氣接觸面積，加快散熱。

9、作為本實用新型的一種優選方案，傳送裝置二包括外殼二，外殼二外側固定安裝有電機二，電機二轉動安裝有傳送帶二，傳送帶二轉動安裝于外殼二內側，電機而圓周外側設置有散熱流道，能夠增加與空氣接觸面積，加快散熱。

10、本實用新型的一種爐渣金屬鐵回收用磁選機有益效果：本實用新型在固定框內側轉動安裝有兩個篩選軸，其外側的兩個永磁體，利用兩者的相對轉向，實現鐵質顆粒的不間斷吸引，配合刮板的刮落，實現爐渣中鐵質顆粒的不間斷回收，提高回收效率。

技術特征：

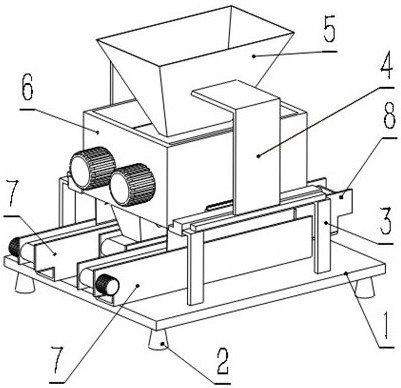

1.一種爐渣金屬鐵回收用磁選機，其特征在于：包括底板（1），所述底板（1）頂面兩端通過下支架（3）固定安裝有滑道（13），兩個滑道（13）之間滑動安裝有固定框（6），所述固定框（6）內側轉動安裝有兩個篩選軸（19），所述篩選軸（19）的一半側安裝有永磁體（18），所述固定框（6）中部底面固定安裝有廢料匯集板（15），所述固定框（6）內側下部兩端分別固定安裝有刮板（16）和引導板（17），所述固定框（6）下方安裝有兩個傳送裝置一（7）和傳送裝置二（8）。

2.根據權利要求1所述的一種爐渣金屬鐵回收用磁選機，其特征在于：所述底板（1）底面固定安裝有多個底座（2）。

3.根據權利要求1所述的一種爐渣金屬鐵回收用磁選機，其特征在于：所述固定框（6）兩外側固定安裝有滑條（12），所述滑條（12）滑動安裝于滑道（13）內側。

4.根據權利要求3所述的一種爐渣金屬鐵回收用磁選機，其特征在于：所述滑條（12）頂面固定安裝有齒條（11），所述齒條（11）上安裝有齒輪（9），所述齒輪（9）固定安裝于電機三（10）的旋轉軸，所述電機三（10）固定安裝于滑道（13）中部。

5.根據權利要求1所述的一種爐渣金屬鐵回收用磁選機，其特征在于：四個所述下支架（3）頂部固定安裝有兩個上支架（4），所述上支架（4）頂部之間安裝有匯集斗（5）。

6.根據權利要求1所述的一種爐渣金屬鐵回收用磁選機，其特征在于：所述固定框（6）前側固定安裝有電機四（14），所述電機四（14）的旋轉軸固定安裝有兩個篩選軸（19）。

7.根據權利要求1所述的一種爐渣金屬鐵回收用磁選機，其特征在于：所述傳送裝置一（7）包括外殼一（701），所述外殼一（701）外側固定安裝有電機一（703），所述電機一（703）轉動安裝有傳送帶一（702），所述傳送帶一（702）轉動安裝于外殼一（701）內側。

8.根據權利要求1所述的一種爐渣金屬鐵回收用磁選機，其特征在于：所述傳送裝置二（8）包括外殼二（801），所述外殼二（801）外側固定安裝有電機二（803），所述電機二（803）轉動安裝有傳送帶二（802），所述傳送帶二（802）轉動安裝于外殼二（801）內側。

技術總結
本技術涉及爐渣回收技術領域，提出了一種爐渣金屬鐵回收用磁選機，包括底板，底板頂面兩端通過下支架固定安裝有滑道，兩個滑道之間滑動安裝有固定框，固定框內側轉動安裝有兩個篩選軸，篩選軸的一半安裝有永磁體，固定框中部底面固定安裝有廢料匯集板，固定框內側下部兩端分別固定安裝有刮板和引導板，固定框下方安裝有兩個傳送裝置一和傳送裝置二，本技術在固定框內側轉動安裝有兩個篩選軸，其外側的兩個永磁體，利用兩者的相對轉向，實現鐵質顆粒的不間斷吸引，配合刮板的刮落，實現爐渣中鐵質顆粒的不間斷回收，提高回收效率。

技術研發人員：黃琳凱
受保護的技術使用者：汕頭市鴻鑫再生資源有限公司
技術研發日：20240820
技術公布日：2025/4/28
