本技術涉及篩料裝置，具體為一種固態復合調味料用原料篩料裝置。

背景技術：

1、固態復合調味料在生產時，需要先對固態復合調味料加工所需的原料進行篩料操作，以便將原料中攜帶的固體顆粒雜質篩除，同時對不同顆粒大小的原料進行篩分，使得篩選后選取的原料精度較高，滿足固態復合調味料制作生產需求。

2、現有技術中會使用直線振動篩分機對原料進行篩料處理，將原料添加至篩分機內部，此時原料先掉落至位于最上方的一組篩板上，接著在振動作用下，較小顆粒大小的原料掉落至下一組篩板上，從而完成原料的篩分，但在篩分完成后，不便對處于篩分機內部不同設置位置的篩板進行直接取出清理。

3、上述問題出現的主要原因在于，現有技術中僅篩分機的頂部端面處于完全敞開狀態，而篩分機內部設置的篩板呈上下分布，當需要對位于最上端的一組篩板下方的其他篩板進行取出清理時，需要先拆除位于最上端的一組篩板，使得不同位置篩板的拆除受其位置限制，針對上述問題，我們提出一種固態復合調味料用原料篩料裝置。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種篩料裝置，解決了在篩分完成后，不便對處于篩分機內部不同設置位置的篩板進行直接取出清理的問題。

2、為實現以上目的，本實用新型通過以下技術方案予以實現，一種固態復合調味料用原料篩料裝置，包括底架、與底架相連接的篩分機主體、設置在篩分機主體內部的篩板以及設置在篩分機主體一側的出料斗，所述篩分機主體的內部設置有移動機構，所述移動機構包括：

3、安裝框，多組所述安裝框均滑動設置在篩分機主體的內部，多組所述安裝框的一端分別與一組出料斗的一側固定連接，多組所述篩板分別與一組安裝框相連接；

4、卡板和卡座，其分別與出料斗和篩分機主體相連接，通過所述卡板和卡座之間的卡接對安裝框與篩分機主體之間鎖定。

5、優選的，所述卡座的一側轉動連接有鎖定螺桿，所述鎖定螺桿的一端螺紋插接在卡板的內部。

6、優選的，所述篩分機主體的內壁固定連接有用于安裝框移動導向的導軌，所述安裝框的外壁開設有與導軌相適配的限位槽。

7、優選的，所述安裝框與篩板之間設置有連接組件，所述連接組件包括：

8、連接板，其與篩板遠離出料斗的一端固定連接；

9、金屬板，其與連接板相連接；

10、磁塊，其與安裝框相連接，通過所述金屬板與磁塊之間的磁吸對安裝框與篩板之間進行定位連接。

11、優選的，所述安裝框的內壁開設有安裝槽，所述金屬板限位插接在安裝槽的內部。

12、優選的，所述磁塊固定設置在安裝槽靠近出料斗的一端內壁。

13、優選的，所述篩分機主體的底部端面設置有振動電機，所述篩分機主體的頂部端面設置有頂蓋，所述頂蓋的頂部端面開設有上料口。

14、本實用新型公開了一種固態復合調味料用原料篩料裝置，其具備的有益效果如下，該固態復合調味料用原料篩料裝置，最上端一組篩板下方設置有其他幾組篩板，通過在篩分機主體的內部設置多組移動機構，能夠直接將位于下端的篩板從篩分機主體的內部取出，不需要先將位于篩分機主體最上端的一組篩板拆除，使得在對不同篩板上的余料回收或者清理時，操作較為便捷。

技術特征：

1.一種固態復合調味料用原料篩料裝置，包括底架(1)、與底架(1)相連接的篩分機主體(101)、設置在篩分機主體(101)內部的篩板(2)以及設置在篩分機主體(101)一側的出料斗(3)，其特征在于，所述篩分機主體(101)的內部設置有移動機構，所述移動機構包括：

2.根據權利要求1所述的一種固態復合調味料用原料篩料裝置，其特征在于，所述卡座(403)的一側轉動連接有鎖定螺桿(404)，所述鎖定螺桿(404)的一端螺紋插接在卡板(402)的內部。

3.根據權利要求1所述的一種固態復合調味料用原料篩料裝置，其特征在于，所述安裝框(401)與篩板(2)之間設置有連接組件(407)，所述連接組件(407)包括：

4.根據權利要求3所述的一種固態復合調味料用原料篩料裝置，其特征在于，所述安裝框(401)的內壁開設有安裝槽(4073)，所述金屬板(4072)限位插接在安裝槽(4073)的內部。

5.根據權利要求4所述的一種固態復合調味料用原料篩料裝置，其特征在于，所述磁塊(4074)固定設置在安裝槽(4073)靠近出料斗(3)的一端內壁。

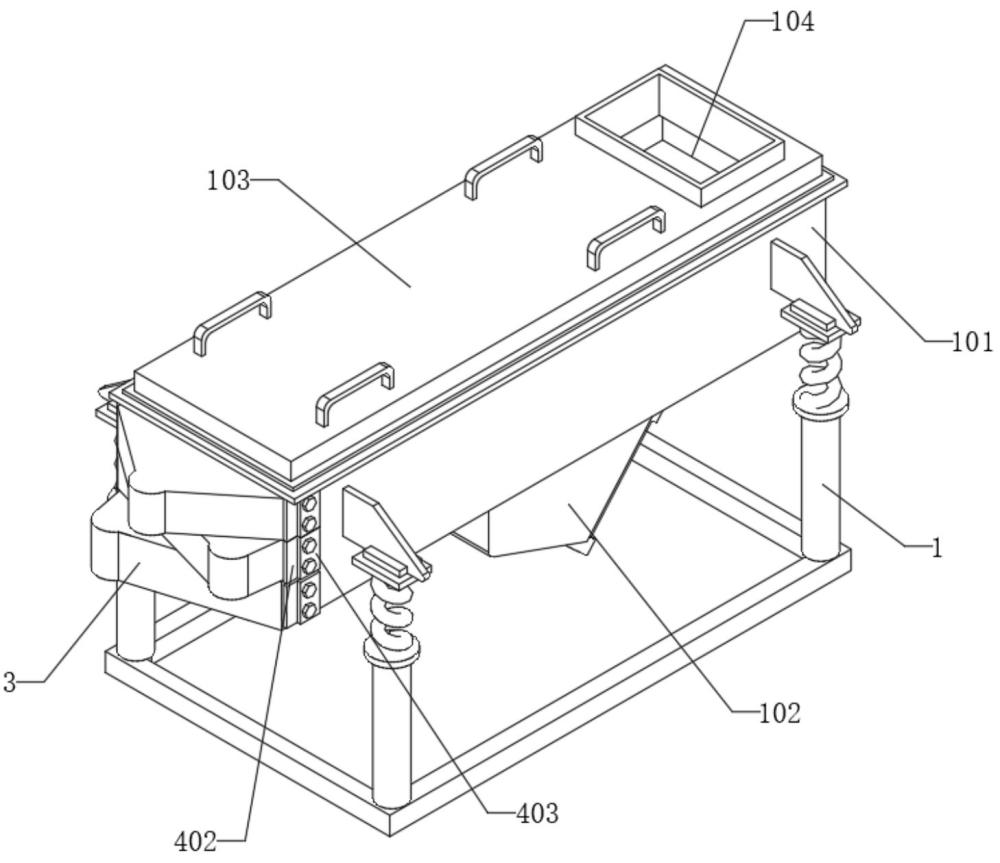

6.根據權利要求1所述的一種固態復合調味料用原料篩料裝置，其特征在于，所述篩分機主體(101)的底部端面設置有振動電機(102)，所述篩分機主體(101)的頂部端面設置有頂蓋(103)，所述頂蓋(103)的頂部端面開設有上料口(104)。

技術總結
本技術公開一種固態復合調味料用原料篩料裝置，涉及篩料裝置領域。該裝置包括底架、與底架相連接的篩分機主體、設置在篩分機主體內部的篩板以及設置在篩分機主體一側的出料斗，篩分機主體的底部端面設置有振動電機，篩分機主體的頂部端面設置有頂蓋，頂蓋的頂部端面開設有上料口。該固態復合調味料用原料篩料裝置，最上端一組篩板下方設置有其他幾組篩板，通過在篩分機主體的內部設置多組移動機構，能夠直接將位于下端的篩板從篩分機主體的內部取出，不需要先將位于篩分機主體最上端的一組篩板拆除，使得在對不同篩板上的余料回收或者清理時，操作較為便捷。

技術研發人員：范七根,范志強,范晶鵬,胡靜云
受保護的技術使用者：江西百草園實業有限公司
技術研發日：20240705
技術公布日：2025/4/28
