本技術涉及醫用器材，特別涉及一種離心設備及全自動樣品處理系統。

背景技術：

1、臨床檢驗工作中，通常使用自動化系統對試管采取的液體樣本進行離心，這一流程通常需要先將試管放入離心杯內，再通過機械臂將裝有試管的離心杯放入離心機的離心容器進行離心作業。

2、在前處理自動離心模塊中，將離心杯從平臺自動抓取放入離心機的離心容器時，一般是通過軟件邏輯判斷離心杯是否可靠地放入離心容器，或者從離心機的離心容器里將離心杯自動抓取出來時，判斷離心杯是否已經被抓走，但上述流程并沒有對離心容器里是否裝載有離心杯進行檢測識別，因此，自動離心環節存在一定風險，且由于離心機內部結構限制，在離心機內部設置檢測組件用于判斷離心容器是否有離心杯的難度較大。

技術實現思路

1、本實用新型的主要目的是提供一種離心設備，旨在解決離心機內部不便于設置檢測組件檢測離心容器是否裝載離心杯的問題。

2、為實現上述目的，本實用新型提出的離心設備包括：

3、離心機，所述離心機包括離心容器，所述離心容器用于裝載離心杯進行離心作業；

4、框架組件，所述離心機安裝于所述框架組件內；

5、檢測組件，所述檢測組件安裝在所述框架組件上，用于檢測所述離心容器內是否裝載所述離心杯。

6、在一實施例中，所述框架組件包括框架本體及平臺板，所述離心機安裝在所述框架本體內，所述平臺板位于所述離心機的上方并連接所述框架本體，所述檢測組件安裝在所述平臺板上。

7、在一實施例中，所述框架組件還包括固定塊，所述固定塊設置在所述平臺板上遠離所述離心機的一側，所述固定塊用于安裝所述檢測組件。

8、在一實施例中，所述檢測組件為光學傳感器，所述平臺板上開設有第一開口，所述檢測組件發出的光線穿過所述第一開口照射所述離心容器。

9、在一實施例中，所述離心機還包括離心機本體及上蓋，所述離心機本體具有容置腔，所述容置腔用于容納所述離心容器旋轉，所述上蓋連接所述離心機本體以密封所述容置腔，所述檢測組件設置于所述容置腔外。

10、在一實施例中，所述上蓋上開設有第二開口，所述離心杯從所述第二開口處進入所述容置腔并裝入所述離心容器，所述檢測組件通過所述第二開口檢測所述離心容器中的所述離心杯。

11、在一實施例中，所述上蓋上安裝有自動門，所述自動門用于關閉所述第二開口，以密封所述容置腔。

12、在一實施例中，所述第二開口設置在所述離心容器的正上方，所述檢測組件在所述框架組件上傾斜安裝，以避讓所述離心杯從所述第二開口進出所述容置腔。

13、在一實施例中，所述框架組件還包括托盤，所述托盤用于放置所述離心杯。

14、在一實施例中，所述離心機還包括電機和轉動件，所述電機的輸出端設置在所述容置腔中，所述轉動件與所述電機的輸出端連接，所述離心容器固定在所述轉動件上。

15、本實用新型還提出一種全自動樣品處理系統，包括前述任一實施例中的離心設備。

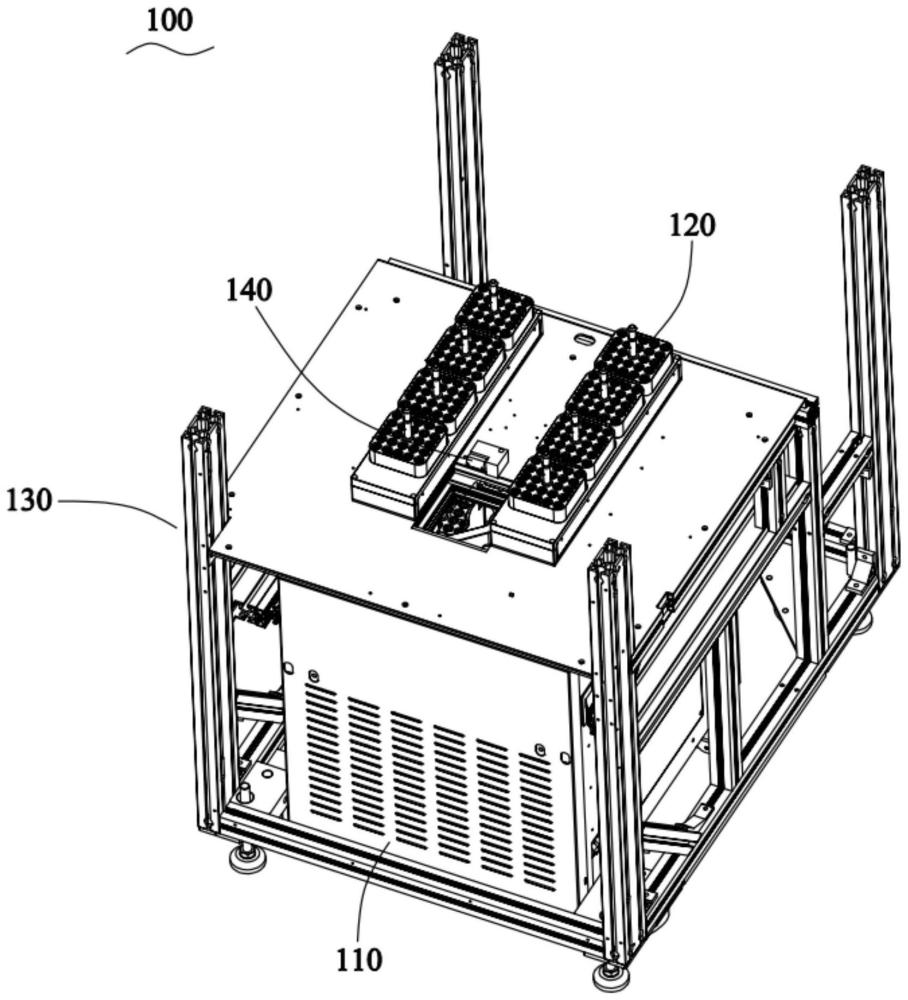

16、本實用新型技術方案通過采用框架組件，以解決離心機內部不方便設置檢測組件的問題，具體的，本實用新型提出的離心設備包括離心機、框架組件以及檢測組件，離心機則包括離心容器，離心容器用于裝載離心杯，離心杯上一般插裝有攜帶液體的試管，離心容器在離心機內高速旋轉，以對試管內的液體進行離心處理，離心機安裝在框架組件內，檢測組件設置在離心機上方并固定連接框架組件，對離心機內的離心容器進行檢測；

17、在自動化系統運作過程中，通常使用機械臂夾取離心杯并將其放入離心容器，或從離心容器內取出離心杯，而離心機的內部空間緊湊，離心時離心容器處于高速旋轉狀態，因此，離心機通常會設置一個容積相對較小的封閉空間以確保安全，即離心機內沒有多余空間安裝檢測組件，基于此，為解決離心杯的識別檢測問題，本方案將整個離心機安裝在框架組件內，再將檢測組件安裝在框架組件上使兩者的位置相對固定，檢測組件即可對離心容器內的離心杯進行檢測識別，不用在離心機內部設置檢測組件，保證了離心機的完整性，上述可知，通過設置框架組件即可完成檢測組件的安裝，不需要檢測時將離心機與框架組件分離即可，拆裝過程簡單高效。

技術特征：

1.一種離心設備，其特征在于，包括：

2.如權利要求1所述的離心設備，其特征在于，所述框架組件包括框架本體及平臺板，所述離心機安裝在所述框架本體內，所述平臺板位于所述離心機的上方并連接所述框架本體，所述檢測組件安裝在所述平臺板上。

3.如權利要求2所述的離心設備，其特征在于，所述框架組件還包括固定塊，所述固定塊設置在所述平臺板上遠離所述離心機的一側，所述固定塊用于安裝所述檢測組件。

4.如權利要求3所述的離心設備，其特征在于，所述檢測組件為光學傳感器，所述平臺板上開設有第一開口，所述檢測組件發出的光線穿過所述第一開口照射所述離心容器。

5.如權利要求1至4中任一項所述的離心設備，其特征在于，所述離心機還包括離心機本體及上蓋，所述離心機本體具有容置腔，所述容置腔用于容納所述離心容器旋轉，所述上蓋連接所述離心機本體以密封所述容置腔，所述檢測組件設置于所述容置腔外。

6.如權利要求5所述的離心設備，其特征在于，所述上蓋上開設有第二開口，所述離心杯從所述第二開口處進入所述容置腔并裝入所述離心容器，所述檢測組件通過所述第二開口檢測所述離心容器中的所述離心杯。

7.如權利要求6所述的離心設備，其特征在于，所述上蓋上安裝有自動門，所述自動門用于關閉所述第二開口，以密封所述容置腔。

8.如權利要求6所述的離心設備，其特征在于，所述第二開口設置在所述離心容器的正上方，所述檢測組件在所述框架組件上傾斜安裝，以避讓所述離心杯從所述第二開口進出所述容置腔。

9.如權利要求5所述的離心設備，其特征在于，所述框架組件還包括托盤，所述托盤用于放置所述離心杯。

10.如權利要求5所述的離心設備，其特征在于，所述離心機還包括電機和轉動件，所述電機的輸出端設置在所述容置腔中，所述轉動件與所述電機的輸出端連接，所述離心容器固定在所述轉動件上。

11.一種全自動樣品處理系統，其特征在于，包括如權利要求1至10中任一項所述的離心設備。

技術總結
本技術公開一種離心設備及全自動樣品處理系統，該離心設備包括離心機、框架組件以及檢測組件，離心機則包括離心容器，離心容器用于裝載離心杯，離心機安裝在框架組件內，檢測組件設置在離心機上方并固定連接框架組件，以對離心機內的離心容器進行檢測；在自動化系統運作過程中，通常使用機械臂夾取離心杯放入離心容器，但離心機的內部空間緊湊，即離心機內沒有多余空間用于安裝檢測組件，本方案將整個離心機安裝在框架組件內，再將檢測組件安裝在框架組件上，使兩者的位置相對固定，檢測組件即可對離心容器內的離心杯進行檢測識別，不會占用離心機內部空間設置檢測組件，因此，在具備檢測功能的前提下保證了離心機的完整性。

技術研發人員：張傳國,李運奇,賴鵬飛,鄭凱,劉付旭光
受保護的技術使用者：深圳市愛康生物科技股份有限公司
技術研發日：20240416
技術公布日：2025/4/28
