本技術屬于電芯生產，涉及一種電芯自動檢測分揀機構。

背景技術：

1、在電芯的生產過程中，為了確保電芯的質量品質能夠達到生產標準，需要對電芯進行相應的性能檢測，例如：電芯的內阻以及電壓性能的檢測工作等；

2、而傳統的電芯檢測工作，主要是通過人工采用特定的帶電檢測設備對電芯進行檢測工作，再由人工根據檢測結果進行分揀工作；這種檢測分揀方式操作麻煩，工作效率低下，不符合目前行業中高效率的加工生產需求。

技術實現思路

1、為了解決實施技術問題，本實用新型采用了以下技術方案：

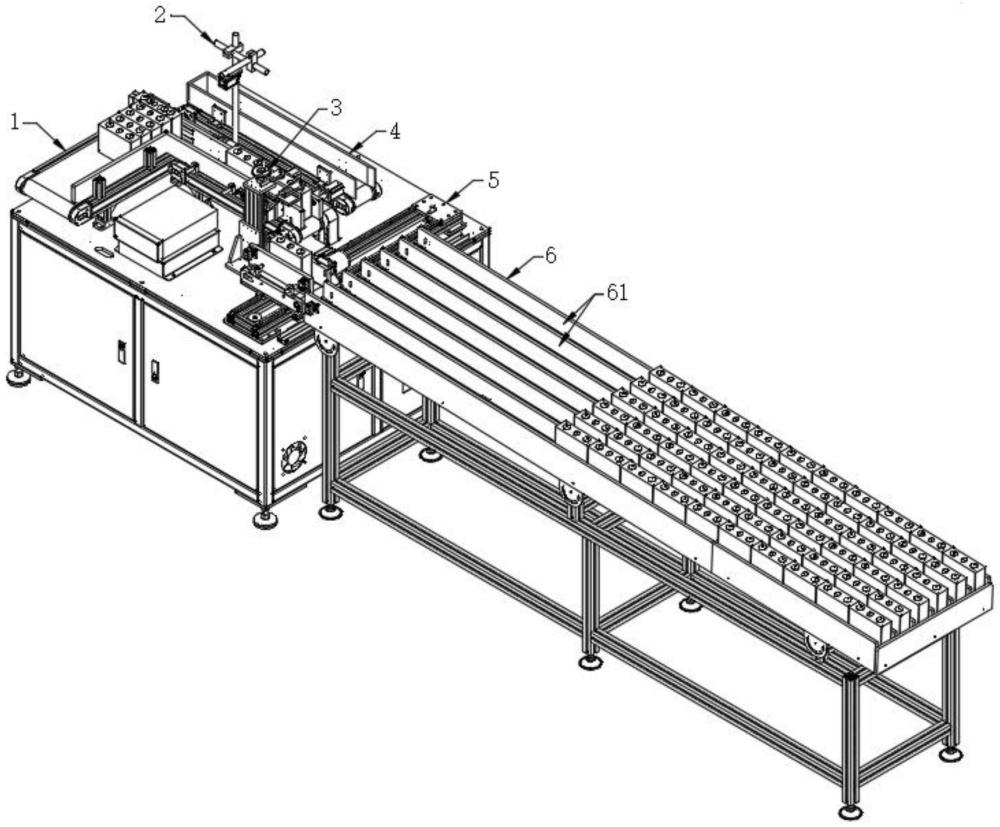

2、一種電芯自動檢測分揀機構，包括：上料輸送帶、檢測機構、自動分揀機構以及分類機構；

3、上料輸送帶的開端為上料位，檢測機構的工作位置設置于上料輸送帶的輸送路徑上；而自動分揀機構相接在上料輸送帶中；分類機構與自動分揀機構相接。

4、作為本實用新型進一步的方案：上料輸送帶的輸送路徑上還設置有一組掃碼儀，掃碼儀位于檢測機構的前置工作位；從上料輸送帶中送入的掃碼儀會先經過掃碼儀的識別再進入到檢測機構的工作位置中。

5、作為本實用新型進一步的方案：上料輸送帶采用兩段式結構，包括用于實現上料工作的上料段以及用于實現送入檢測工作的進料段；

6、上料段與進料段為垂直布置，構成l型結構的上料輸送帶。

7、作為本實用新型進一步的方案：分類機構中按照檢測結果區分為不良品回收線以及成品收集線；而成品收集線中根據不同的檢測參數劃分有復數個分類通道。

8、作為本實用新型進一步的方案：自動分揀機構包括：一組分揀移動模組，該分揀移動模組上設置有一組分揀傳送帶；分揀移動模組能夠帶動分揀傳送帶與上料輸送帶、不良品回收線以及成品收集線中的各個分類通道實現相接。

9、作為本實用新型進一步的方案：分揀傳送帶、上料輸送帶、不良品回收線以及各個分類通道的兩側均設置有電芯限位板。

10、本實用新型的有益效果：在電芯的內阻以及電壓性能檢測加工中，通過設置料輸送帶、檢測機構、自動分揀機構以及分類機構實現在電芯檢測工作中的，自動上料、檢測以及檢測后的自動分揀歸類工作效果；替代傳統的人工檢測分揀的方式，不僅有效的提高檢測工作的工作效率，還能夠達到高效率自動加工生產的行業需求。

技術特征：

1.一種電芯自動檢測分揀機構，其特征在于，包括：上料輸送帶、檢測機構、自動分揀機構以及分類機構；

2.根據權利要求1所述的一種電芯自動檢測分揀機構，其特征在于，上料輸送帶的輸送路徑上還設置有一組掃碼儀，掃碼儀位于檢測機構的前置工作位；從上料輸送帶中送入的掃碼儀會先經過掃碼儀的識別再進入到檢測機構的工作位置中。

3.根據權利要求1所述的一種電芯自動檢測分揀機構，其特征在于，上料輸送帶采用兩段式結構，包括用于實現上料工作的上料段以及用于實現送入檢測工作的進料段；

4.根據權利要求1所述的一種電芯自動檢測分揀機構，其特征在于，分揀傳送帶、上料輸送帶、不良品回收線以及各個分類通道的兩側均設置有電芯限位板。

技術總結
本技術公開了一種電芯自動檢測分揀機構，包括：上料輸送帶、檢測機構、自動分揀機構以及分類機構；上料輸送帶的開端為上料位，檢測機構的工作位置設置于上料輸送帶的輸送路徑上；而自動分揀機構相接在上料輸送帶中；分類機構與自動分揀機構相接。在電芯的內阻以及電壓性能檢測加工中，通過設置料輸送帶、檢測機構、自動分揀機構以及分類機構實現在電芯檢測工作中的，自動上料、檢測以及檢測后的自動分揀歸類工作效果；替代傳統的人工檢測分揀的方式，不僅有效的提高檢測工作的工作效率，還能夠達到高效率自動加工生產的行業需求。

技術研發人員：劉浩遠
受保護的技術使用者：東莞市六社機械自動化有限公司
技術研發日：20240524
技術公布日：2025/4/28
