本技術涉及篩選裝置領域，尤其涉及一種花椒加工用多級篩選裝置。

背景技術：

1、花椒孤植可作防護刺籬，其果皮可作為調味料，并可提取芳香油，又可入藥，種子可食用，也可加工制作肥皂。由此可知花椒使用價值較高，在對花椒進行加工前，需要對其進行篩選，因此要求我們制作一種花椒加工用多級篩選裝置。現有花椒加工篩選時，大多采用人工對花椒進行篩選，由于帶枝條的花椒有很多的刺，采用人工分離時，操作者容易受傷，且花椒分離和篩分效率較低，導致成本上升。

技術實現思路

1、為了克服由于帶枝條的花椒有很多的刺，而現有花椒加工篩選時，大多采用人工對花椒進行篩選，采用人工分離時，操作者容易受傷，且花椒分離和篩分效率較低，導致成本上升的缺點。

2、本實用新型的技術方案為：一種花椒加工用多級篩選裝置，包括有主體組件、捶打組件、移動組件、刮動組件、吹風組件、過篩組件；主體組件上端部設置有用于進行捶打的捶打組件；主體組件是用于進行主要工作的場所。捶打組件是用于進行分離的動力裝置。捶打組件下端部設置有用于進行移動的移動組件；移動組件是用于進行位移的動力裝置。移動組件下端部設置有用于進行刮動的刮動組件；刮動組件是用于進行刮除的動力裝置。刮動組件下端部兩側設置有用于進行吹風的吹風組件；吹風組件是用于進行吹風的場所。吹風組件上下端部設置有用于進行過篩的過篩組件；過篩組件是用于進行過篩的場所。

3、優選的，通過設置主體組件用于進行主要支撐工作；設置捶打組件用于進行枝葉和殼芯分離；設置移動組件用于進行位移，實現開關門；設置刮動組件用于對枝葉進行刮除；設置吹風組件用于進行吹風，在震動時吹風實現雙重篩選效果；設置過篩組件用于進行震動過篩。

4、作為優選，主體組件包括底座、中空柱、枝葉出料口、枝葉收集槽、花椒殼出料口和花椒籽收集槽；底座上端部設置有中空柱；中空柱后端部設置有枝葉出料口；枝葉出料口下端部設置有枝葉收集槽；中空柱前端部設置有花椒殼出料口；花椒殼出料口下端部兩側設置有花椒籽收集槽。底座固定支撐中空柱，枝葉從枝葉出料口出料，到枝葉收集槽被收集進行統一清理。花椒殼從花椒殼出料口出料，可對其進行拿取使用，花椒籽在花椒籽收集槽被統一收集。

5、作為優選，捶打組件包括固定架、氣缸和錘板；中空柱上端部設置有固定架；固定架上設置有氣缸；氣缸下端部設置有錘板。固定架固定氣缸，氣缸進行伸縮，帶動錘板對花椒進行捶打分離工作。

6、作為優選，移動組件包括滑軌架、移動滑塊和移動板；錘板下端部兩側設置有滑軌架；滑軌架上滑動連接有移動滑塊；移動滑塊之間設置有移動板。移動滑塊在滑軌架上位移，帶動移動板進行位移，實現開關門工作。

7、作為優選，刮動組件包括固定滑軌、連接板、推桿和刮板；移動板下端部設置有固定滑軌；固定滑軌之間滑動連接有連接板；連接板下端部設置有推桿；推桿下端部設置有刮板。連接板在固定滑軌上滑動，帶動推桿和刮板進行位移工作，推桿進行伸縮，對高度進行調整，刮板對枝葉進行刮除。

8、作為優選，吹風組件包括風機罩和吹風電機；刮板下端部兩側設置有風機罩；風機罩內部設置有吹風電機。風機罩保護吹風電機，吹風電機進行吹風，實現雙重篩選工作。

9、作為優選，過篩組件包括u型架、彈簧導桿、支撐板、篩板和震動電機；吹風電機上下端部設置有u型架；u型架之間設置有彈簧導桿；彈簧導桿上設置有支撐板；支撐板上設置有篩板；篩板下端部設置有震動電機。u型架固定彈簧導桿，震動電機啟動，帶動支撐板和篩板順著彈簧導桿進行位移，篩板進行篩選工作。

10、本實用新型的有益效果：

11、1、通過設置篩選裝置，包括進料口結構，在進料口內設置捶打裝置，對整體花椒進行錘擊，便于對每個部位進行分離，錘擊完成后，移動板向外位移，使花椒進行下落，在下方設置雙層篩選裝置，第一層對枝葉和花椒進行分離，在第一層下層設置震動結構，同時設置刮板結構，將枝葉進行刮除統一收集，便于進行處理，第二層將花椒殼和花椒籽進行分離，設置上下搖晃式篩板結構對其進行分離，花椒殼留在第二層，可以進行拿取使用，下方設置固定收集結構，對花椒籽進行收集。克服了由于帶枝條的花椒有很多的刺，而現有花椒加工篩選時，大多采用人工對花椒進行篩選，采用人工分離時，操作者容易受傷，且花椒分離和篩分效率較低，導致成本上升的缺點；

12、2、通過設置主體組件、捶打組件和移動組件進行過篩前工作，底座固定支撐中空柱，枝葉從枝葉出料口出料，到枝葉收集槽被收集進行統一清理。花椒殼從花椒殼出料口出料，可對其進行拿取使用，花椒籽在花椒籽收集槽被統一收集。固定架固定氣缸，氣缸進行伸縮，帶動錘板對花椒進行捶打分離工作。移動滑塊在滑軌架上位移，帶動移動板進行位移，實現開關門工作。之后通過設置的刮動組件、吹風組件和過篩組件進行過篩工作，u型架固定彈簧導桿，震動電機啟動，帶動支撐板和篩板順著彈簧導桿進行位移，篩板進行篩選工作。風機罩保護吹風電機，吹風電機進行吹風，實現雙重篩選工作。連接板在固定滑軌上滑動，帶動推桿和刮板進行位移工作，推桿進行伸縮，對高度進行調整，刮板對枝葉進行刮除，完成對花椒加工的多級篩選工作；

技術特征：

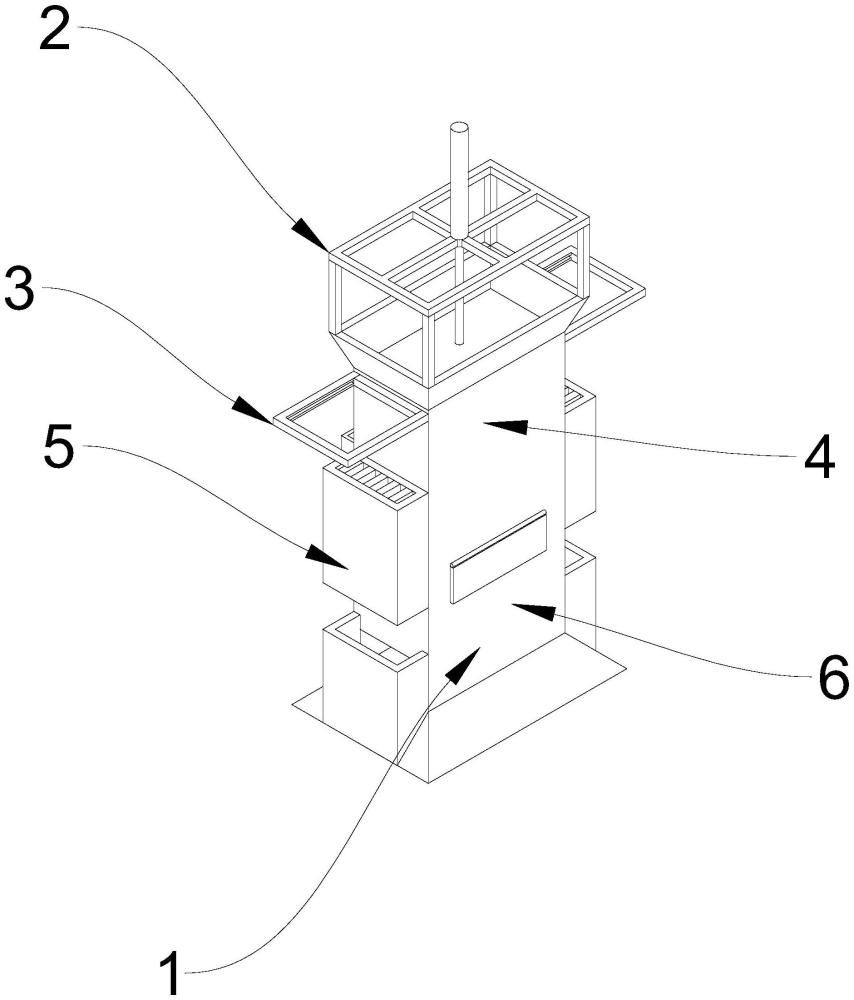

1.一種花椒加工用多級篩選裝置，包括有主體組件(1)；其特征在于：還包括有捶打組件(2)、移動組件(3)、刮動組件(4)、吹風組件(5)、過篩組件(6)；主體組件(1)上端部設置有用于進行捶打的捶打組件(2)；捶打組件(2)下端部設置有用于進行移動的移動組件(3)；移動組件(3)下端部設置有用于進行刮動的刮動組件(4)；刮動組件(4)下端部兩側設置有用于進行吹風的吹風組件(5)；吹風組件(5)上下端部設置有用于進行過篩的過篩組件(6)。

2.根據權利要求1所述的一種花椒加工用多級篩選裝置，其特征在于：主體組件(1)包括底座(101)、中空柱(102)、枝葉出料口(103)、枝葉收集槽(104)、花椒殼出料口(105)和花椒籽收集槽(106)；底座(101)上端部設置有中空柱(102)；中空柱(102)后端部設置有枝葉出料口(103)；枝葉出料口(103)下端部設置有枝葉收集槽(104)；中空柱(102)前端部設置有花椒殼出料口(105)；花椒殼出料口(105)下端部兩側設置有花椒籽收集槽(106)。

3.根據權利要求1所述的一種花椒加工用多級篩選裝置，其特征在于：捶打組件(2)包括固定架(201)、氣缸(202)和錘板(203)；中空柱(102)上端部設置有固定架(201)；固定架(201)上設置有氣缸(202)；氣缸(202)下端部設置有錘板(203)。

4.根據權利要求3所述的一種花椒加工用多級篩選裝置，其特征在于：移動組件(3)包括滑軌架(301)、移動滑塊(302)和移動板(303)；錘板(203)下端部兩側設置有滑軌架(301)；滑軌架(301)上滑動連接有移動滑塊(302)；移動滑塊(302)之間設置有移動板(303)。

5.根據權利要求4所述的一種花椒加工用多級篩選裝置，其特征在于：刮動組件(4)包括固定滑軌(401)、連接板(402)、推桿(403)和刮板(404)；移動板(303)下端部設置有固定滑軌(401)；固定滑軌(401)之間滑動連接有連接板(402)；連接板(402)下端部設置有推桿(403)；推桿(403)下端部設置有刮板(404)。

6.根據權利要求5所述的一種花椒加工用多級篩選裝置，其特征在于：吹風組件(5)包括風機罩(501)和吹風電機(502)；刮板(404)下端部兩側設置有風機罩(501)；風機罩(501)內部設置有吹風電機(502)。

7.根據權利要求6所述的一種花椒加工用多級篩選裝置，其特征在于：過篩組件(6)包括u型架(601)、彈簧導桿(602)、支撐板(603)、篩板(604)和震動電機(605)；吹風電機(502)上下端部設置有u型架(601)；u型架(601)之間設置有彈簧導桿(602)；彈簧導桿(602)上設置有支撐板(603)；支撐板(603)上設置有篩板(604)；篩板(604)下端部設置有震動電機(605)。

技術總結
本技術涉及篩選裝置領域，尤其涉及一種花椒加工用多級篩選裝置。技術問題：為了克服由于帶枝條的花椒有很多的刺，而現有花椒加工篩選時，大多采用人工對花椒進行篩選，采用人工分離時，操作者容易受傷，且花椒分離和篩分效率較低，導致成本上升的缺點。技術方案：一種花椒加工用多級篩選裝置，包括有主體組件、捶打組件、移動組件、刮動組件、吹風組件、過篩組件。本技術通過設置篩選裝置，包括進料口結構，在進料口內設置捶打裝置，對整體花椒進行錘擊，便于對每個部位進行分離，錘擊完成后，移動板向外位移，使花椒進行下落，在下方設置雙層篩選裝置，第一層對枝葉和花椒進行分離，在第一層下層設置震動結構。

技術研發人員：汪海東
受保護的技術使用者：隴南市東盛農產品有限公司
技術研發日：20240529
技術公布日：2025/4/28
