本申請涉及篩分機，尤其是涉及一種麥芽七糖生產用篩分裝置。

背景技術：

1、麥芽七糖是一種由七個葡萄糖分子組成的糖分子，通常存在于麥芽糖和其他植物源中。它是一種寡糖，屬于多糖的一種，具有特定的功能性質，如提供能量、改善腸道健康等。在食品工業中，麥芽七糖可以用作甜味劑、穩定劑或食品添加劑，以改善食品的口感和保質期。

2、目前，麥芽七糖在進行制造時，需要對原料進行篩分，原料一般需要經過晾曬，粉碎后在進行篩分處理，而現有使用的篩分設備進行投料時，直接將原料投入至篩分箱內篩選，會因為出現堆積而使原料篩分較慢的情況，因此，設計了一種麥芽七糖生產用篩分裝置，以便于解決上述提出的問題。

技術實現思路

1、為了解決問題，本申請提供一種麥芽七糖生產用篩分裝置。

2、本申請提供的一種麥芽七糖生產用篩分裝置采用如下的技術方案：

3、一種麥芽七糖生產用篩分裝置，包括篩分箱，所述篩分箱上端固定連接進料斗，所述進料斗內滑動連接送料框，所述送料框一側固定連接安裝板，所述安裝板中部螺紋連接絲桿，所述絲桿后部轉動連接進料斗內壁，所述絲桿前部穿過進料斗內壁固定連接伺服電機，所述伺服電機固定連接進料斗側壁。

4、優選的，所述送料框一側下端固定連接固定板，所述固定板中段兩側均轉動連接轉桿，所述轉桿一側固定連接螺紋桿。

5、優選的，所述螺紋桿上螺紋連接移動環，所述移動環相互靠近一側固定連接推料板。

6、優選的，所述送料框下端中部開設有送料口，且送料口位于推料板上方。

7、優選的，所述轉桿遠離螺紋桿一側固定連接齒輪，所述齒輪下端嚙合齒輪板，所述齒輪板和進料斗側壁固定連接。

8、優選的，所述篩分箱內固定連接篩分網，所述篩分箱下端固定連接支撐臺。

9、優選的，所述送料框上端固定連接軟框，所述軟框一側固定連接支撐桿，所述支撐桿遠離軟框一側固定連接進料斗側壁。

10、綜上所述，本申請包括以下有益技術效果：

11、1、在本實用新型中，通過在進料斗中設置的能夠持續移動的送料框結構，使得送料框在運送原料進入篩分箱內時，能夠均勻的將原料撒在篩分網的不同位置，避免原料直接下料造成的堆積后造成的篩分緩慢的問題；

12、2、在本實用新型中，通過設置的齒輪板和齒輪結構，使得螺紋桿帶動推料板持續的移動，并打散下落過程中的原料，進一步的將原料打散，使原料的篩分更加效率。

技術特征：

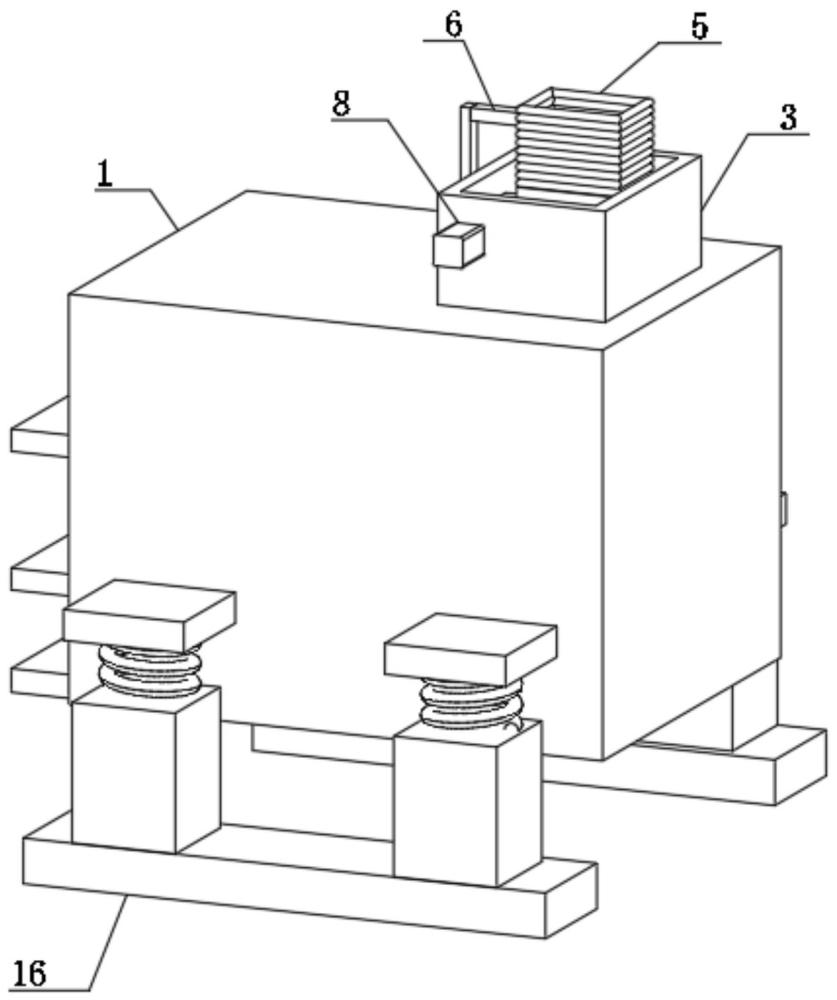

1.一種麥芽七糖生產用篩分裝置，包括篩分箱（1），其特征在于：所述篩分箱（1）上端固定連接進料斗（3），所述進料斗（3）內滑動連接送料框（4），所述送料框（4）一側固定連接安裝板（41），所述安裝板（41）中部螺紋連接絲桿（7），所述絲桿（7）后部轉動連接進料斗（3）內壁，所述絲桿（7）前部穿過進料斗（3）內壁固定連接伺服電機（8），所述伺服電機（8）固定連接進料斗（3）側壁。

2.根據權利要求1所述的一種麥芽七糖生產用篩分裝置，其特征在于：所述送料框（4）一側下端固定連接固定板（9），所述固定板（9）中段兩側均轉動連接轉桿（10），所述轉桿（10）一側固定連接螺紋桿（13）。

3.根據權利要求2所述的一種麥芽七糖生產用篩分裝置，其特征在于：所述螺紋桿（13）上螺紋連接移動環（14），所述移動環（14）相互靠近一側固定連接推料板（15）。

4.根據權利要求1所述的一種麥芽七糖生產用篩分裝置，其特征在于：所述送料框（4）下端中部開設有送料口，且送料口位于推料板（15）上方。

5.根據權利要求2所述的一種麥芽七糖生產用篩分裝置，其特征在于：所述轉桿（10）遠離螺紋桿（13）一側固定連接齒輪（11），所述齒輪（11）下端嚙合齒輪板（12），所述齒輪板（12）和進料斗（3）側壁固定連接。

6.根據權利要求1所述的一種麥芽七糖生產用篩分裝置，其特征在于：所述篩分箱（1）內固定連接篩分網（2），所述篩分箱（1）下端固定連接支撐臺（16）。

7.根據權利要求1所述的一種麥芽七糖生產用篩分裝置，其特征在于：所述送料框（4）上端固定連接軟框（5），所述軟框（5）一側固定連接支撐桿（6），所述支撐桿（6）遠離軟框（5）一側固定連接進料斗（3）側壁。

技術總結
本申請涉及篩分機技術領域，且公開了一種麥芽七糖生產用篩分裝置，包括篩分箱，篩分箱上端固定連接進料斗，進料斗內滑動連接送料框，送料框一側固定連接安裝板，安裝板中部螺紋連接絲桿，絲桿后部轉動連接進料斗內壁，絲桿前部穿過進料斗內壁固定連接伺服電機，伺服電機固定連接進料斗側壁。通過在進料斗中設置的能夠持續移動的送料框結構，使得送料框在運送原料進入篩分箱內時，能夠均勻的將原料撒在篩分網的不同位置，避免原料直接下料造成的堆積后造成的篩分緩慢的問題，通過設置的齒輪板和齒輪結構，使得螺紋桿帶動推料板持續的移動，并打散下落過程中的原料，進一步的將原料打散，使原料的篩分更加效率。

技術研發人員：張嵩安
受保護的技術使用者：上海躍兆化工科技有限公司
技術研發日：20240611
技術公布日：2025/4/28
