本技術涉及鋰能電池材料加工領域，具體為一種新型鋰能電池材料振動篩機。

背景技術：

1、振動篩機是生產電池材料的一種主要機械，其與電池材料接觸的零件材料為304不銹鋼，而在電池材料進行振動篩選過程中零件表面會因磨損產生金屬碎屑，而碎屑混入電池材料中導致電池發熱或短路，所以通常會在與電池材料接觸的零件表面設置特氟龍涂層，雖然特氟龍涂層能夠將電池材料與304不銹鋼材料隔開，但使用過程中特氟龍也會被磨損而產生磨屑，這種磨屑會使電池容量降低，并且現有的振動篩機不便于對篩網進行快速拆卸維護。

2、為解決上述問題，于是在此提出一種新型鋰能電池材料振動篩機。

技術實現思路

1、本實用新型的目的在于提供一種新型鋰能電池材料振動篩機，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種新型鋰能電池材料振動篩機，包括基座，所述基座頂端的四個邊角均固定設置有支撐彈簧，四個所述支撐彈簧之間的頂部固定設置有篩體，所述篩體的頂端卡合設置有防塵罩，所述防塵罩頂端的一側固定連通有進料斗，所述篩體的一端固定連通有出料斗，所述篩體內壁兩側的中部均固定設置有安置座，兩個所述安置座之間卡合設置有篩網，所述篩體內側的底部滑動設置有接料斗，所述篩體的內側、防塵罩的內側、進料斗的內側、出料斗的內側、篩網的表面和接料斗的內側均固定設置有超硬陶瓷膜。

3、該振動篩機通過離子滲氮技術對篩體、防塵罩、進料斗、出料斗、篩網和接料斗進行表面改性，進而在其表面形成以氮化鉻為主的超硬陶瓷膜，既能提高篩機上與物料接觸的零部件的耐磨性能，避免因磨損所產生的磨屑摻雜在電池材料中，進而提高電池材料的純凈度，從而提高鋰電池產品質量，而且能夠實現篩機表面的非金屬化。

4、優選的，所述篩體與接料斗的連接處開設有兩個滑槽，兩個所述滑槽的內部均滑動設置有滑塊，兩個所述滑塊均與接料斗固定連接，通過兩個滑塊與兩個滑槽的配合設置便于接料斗的穩定移動。

5、優選的，所述接料斗的一側固定連接有輔助把手，輔助把手的設置便于拉動接料斗移動。

6、優選的，所述篩體底端的兩側均固定安裝有振動電機，通過兩個振動電機通電產生振動，進而帶動篩體振動。

7、優選的，兩個所述安置座內側的底部均開設有若干個連接卡槽，若干個所述連接卡槽的內部均卡合設置有連接卡塊，若干個所述連接卡塊均與篩網固定連接，通過若干個連接卡塊與若干個連接卡槽的限位卡合便于對篩網進行初步限位。

8、優選的，兩個所述安置座內壁的一側均開設有安置槽，兩個所述安置槽的內側均固定設置有若干個伸縮彈簧，位于同一側的若干個所述伸縮彈簧之間遠離安置槽內側的一端均固定設置有限位條，兩個所述限位條均與篩網對應設置，兩個所述限位條遠離伸縮彈簧的一側均開設有輔助斜槽，兩個所述限位條靠近伸縮彈簧的一側均固定連接有輔助拉繩，兩個所述輔助拉繩遠離限位條的一端均延伸至外界固定連接有輔助拉環，通過兩個限位條的設置便于對篩網進行進一步限位，進而保證篩網的穩定工作。

9、優選的，所述基座底端的四個邊角均固定設置有固定件，四個所述固定件的底端均開設有固定孔，通過四個固定件和四個固定孔的配合設置便于對該裝置進行固定安裝。

10、與現有技術相比，本實用新型的有益效果是：

11、1、該振動篩機通過離子滲氮技術對篩體、防塵罩、進料斗、出料斗、篩網和接料斗進行表面改性，進而在其表面形成以氮化鉻為主的超硬陶瓷膜，既能提高篩機上與物料接觸的零部件的耐磨性能，避免因磨損所產生的磨屑摻雜在電池材料中，進而提高電池材料的純凈度，從而提高鋰電池產品質量，而且能夠實現篩機表面的非金屬化；

12、2、通過若干個連接卡塊與若干個連接卡槽的限位卡合便于對篩網進行初步限位，通過兩個限位條的設置便于對篩網進行進一步限位，進而保證篩網的穩定工作，通過向兩側拉動兩個輔助拉環，進而帶動兩個限位條移動，使其收縮進兩個安置槽內，不再對篩網進行限位，再使用較大的力向上拉動篩網，進而便于將篩網進行快速拆卸維護。

技術特征：

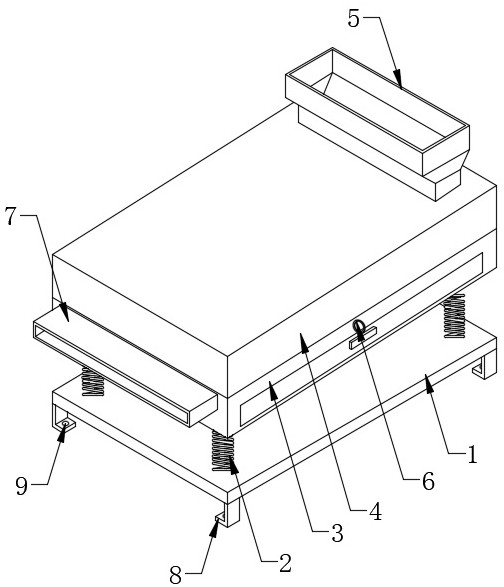

1.一種新型鋰能電池材料振動篩機，包括基座（1），其特征在于：所述基座（1）頂端的四個邊角均固定設置有支撐彈簧（2），四個所述支撐彈簧（2）之間的頂部固定設置有篩體（3），所述篩體（3）的頂端卡合設置有防塵罩（4），所述防塵罩（4）頂端的一側固定連通有進料斗（5），所述篩體（3）的一端固定連通有出料斗（7），所述篩體（3）內壁兩側的中部均固定設置有安置座（12），兩個所述安置座（12）之間卡合設置有篩網（11），所述篩體（3）內側的底部滑動設置有接料斗（20），所述篩體（3）的內側、防塵罩（4）的內側、進料斗（5）的內側、出料斗（7）的內側、篩網（11）的表面和接料斗（20）的內側均固定設置有超硬陶瓷膜（21）。

2.根據權利要求1所述的一種新型鋰能電池材料振動篩機，其特征在于：所述篩體（3）與接料斗（20）的連接處開設有兩個滑槽（23），兩個所述滑槽（23）的內部均滑動設置有滑塊（22），兩個所述滑塊（22）均與接料斗（20）固定連接。

3.根據權利要求1所述的一種新型鋰能電池材料振動篩機，其特征在于：所述接料斗（20）的一側固定連接有輔助把手（24）。

4.根據權利要求1所述的一種新型鋰能電池材料振動篩機，其特征在于：所述篩體（3）底端的兩側均固定安裝有振動電機（10）。

5.根據權利要求1所述的一種新型鋰能電池材料振動篩機，其特征在于：兩個所述安置座（12）內側的底部均開設有若干個連接卡槽（13），若干個所述連接卡槽（13）的內部均卡合設置有連接卡塊（14），若干個所述連接卡塊（14）均與篩網（11）固定連接。

6.根據權利要求1所述的一種新型鋰能電池材料振動篩機，其特征在于：兩個所述安置座（12）內壁的一側均開設有安置槽（15），兩個所述安置槽（15）的內側均固定設置有若干個伸縮彈簧（16），位于同一側的若干個所述伸縮彈簧（16）之間遠離安置槽（15）內側的一端均固定設置有限位條（17），兩個所述限位條（17）均與篩網（11）對應設置，兩個所述限位條（17）遠離伸縮彈簧（16）的一側均開設有輔助斜槽（18），兩個所述限位條（17）靠近伸縮彈簧（16）的一側均固定連接有輔助拉繩（19），兩個所述輔助拉繩（19）遠離限位條（17）的一端均延伸至外界固定連接有輔助拉環（6）。

7.根據權利要求1所述的一種新型鋰能電池材料振動篩機，其特征在于：所述基座（1）底端的四個邊角均固定設置有固定件（8），四個所述固定件（8）的底端均開設有固定孔（9）。

技術總結
本技術公開了一種新型鋰能電池材料振動篩機，包括基座，基座頂端的四個邊角均固定設置有支撐彈簧，四個支撐彈簧之間的頂部固定設置有篩體，篩體的頂端卡合設置有防塵罩，防塵罩頂端的一側固定連通有進料斗，篩體的一端固定連通有出料斗，本技術一種新型鋰能電池材料振動篩機，該振動篩機通過離子滲氮技術對篩體、防塵罩、進料斗、出料斗、篩網和接料斗進行表面改性，進而在其表面形成以氮化鉻為主的超硬陶瓷膜，既能提高篩機上與物料接觸的零部件的耐磨性能，避免因磨損所產生的磨屑摻雜在電池材料中，進而提高電池材料的純凈度，從而提高鋰電池產品質量，而且能夠實現篩機表面的非金屬化。

技術研發人員：牛文朋,程宏濤,楊家輝,張杰,賀占胥
受保護的技術使用者：新鄉市高服機械股份有限公司
技術研發日：20240613
技術公布日：2025/4/28
