本技術涉及石英砂，具體為一種高純度石英砂磁選過濾裝置。

背景技術：

1、磁選是石英砂提純的重要工序,用于取出石英砂中的磁性礦物質,提高石英砂中的二氧化硅的含量,同時磁選也是產業界使用最廣泛的、通用性高的方法之一；

2、現有的磁選過濾裝置在篩選的過程中內部會產生很多灰塵,它既不屬于石英砂，也不是金屬物質,飄浮在磁選裝置的內部會造成污染,飄進空氣中會對空氣造成污染,同時灰塵內的酸性物質會對磁選裝置造成腐蝕,減少了磁選裝置的使用壽命，灰塵在篩選的過程中在漂浮在裝置的各個角落，容易提高篩選裝置的清理難度的同時，還容易影響其他配件的正常使用，配件與灰塵接觸能夠降低其工作效率，使得操作人員在清理時灰塵對其操作人員的身體健康造成影響,因此,現需要一種高純度石英砂磁選過濾裝置，來解決現有技術中存在的問題。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種高純度石英砂磁選過濾裝置，具備通過平衡板兩端的電磁閥門在關閉之后能夠保證弧形罩呈現封閉，利用電機的輸出端帶動轉筒旋轉，而轉筒在轉動的同時其側端的加強磁鐵同時進行轉動，進而能夠在弧形罩內側對石英砂和導磁性物質進行磁選過濾，配合泵體在離心力的作用下將其水箱內側的清水抽取進入出水管里面，并且通過出水噴頭對準弧形罩內側的灰塵噴灑水分子能夠起到降塵效果，進而避免灰塵飄落到加工臺各個角落，有效減輕操作人員的清理難度等優點，解決了上述技術問題。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種高純度石英砂磁選過濾裝置，包括加工臺，所述加工臺頂面設置有篩選箱，所述篩選箱兩端設置有凈水箱，所述加工臺底面設置有出料管，所述出料管正面設置有控制閥門，所述篩選箱內側設置有平衡板，所述平衡板內側之間設置有拱形板，所述拱形板底面設置有弧形罩，所述弧形罩中間設置有加強磁鐵，所述弧形罩兩端設置有出水噴頭，所述篩選箱內壁兩端設置有集料罩，所述凈水箱內側精細濾框，所述凈水箱內側設置有出水管，所述出水管底面設置有定型撐板，所述凈水箱內側設置有弧形球。

5、優選的，所述加工臺頂面兩端分別固定連接凈水箱，且篩選箱位于凈水箱中間，所述加工臺底面兩端分別固定連接防滑支座，且出料管位于防滑支座中間，所述加工臺頂面固定連接進料框，且貫穿加工臺。

6、通過上述技術方案，石英砂通過進料板直接進入篩選箱，而石英砂在篩選箱內側先通過粉碎輥進行精細粉碎，粉碎以后的石英砂直接通過平衡板兩端的電磁閥門依次進入弧形罩內側，弧形罩頂面與平衡板底面貼合固定，其平衡板兩端的電磁閥門在關閉之后能夠保證弧形罩呈現封閉，此時利用電機的輸出端帶動轉筒旋轉，而轉筒在轉動的同時其側端的加強磁鐵同時進行轉動，進而能夠在弧形罩內側對石英砂和導磁性物質進行磁選過濾，弧形罩內壁底端的濾網先將過篩之后的石英砂篩落進入集料罩內側進行烘干，且在烘干之后利用出料管進行出料，石英砂過篩出料之后再次啟動加工臺內壁的電磁閥門對磁選過濾之后的導磁性物質進行出料工作，進而能夠對其進行篩選過濾，避免兩者之間出現混勻情況，有效提高過濾效率。

7、優選的，所述平衡板固定安裝于篩選箱內壁，且平衡板底面固定連接弧形罩，所述平衡板兩端分別固定連接電磁閥門，且拱形板位于電磁閥門中間，所述平衡板頂面兩端轉動式安裝粉碎輥。

8、通過上述技術方案，在篩選箱的背面固定連接風機，且風機的頂面固定連接電加熱器，風機與電加熱器之間固定連接通管，而電加熱器的頂面固定連接進風管，且進風管與通管貫穿的同時，進風管側端依次貫穿篩選箱背面和集料罩側端，風機啟動之后與電加熱器的熱量接觸加熱產生熱風，熱風經過風機的輸送直接通過風管的出風口吹向集料罩的內側，在篩選箱背面固定連接第二電機，第二電機的輸出端固定連接轉桿，且轉桿的外周面分別固定連接攪拌桿，使得轉桿帶動攪拌桿轉動能夠對集料罩內側的石英砂和導磁性物質分別進行均勻烘干，避免水汽分別與石英砂和導磁性物質接觸未徹底干燥增加其濕度，進而有效提高石英砂和導磁性物質產品質量，方便對其進行后續加工，同時篩選箱正面兩端固定連接排氣閥，在烘干攪勻的過程中將其蒸汽通過排氣管排出，避免高溫蒸汽影響石英砂和導磁性物質的正常干燥工作。

9、優選的，所述加強磁鐵轉動式安裝于弧形罩內側，且加強磁鐵內壁固定連接轉筒，所述篩選箱背面固定連接電機，且電機輸出端固定連接轉筒，所述弧形罩和平衡板兩端分別固定連接加固支板。

10、通過上述技術方案，平衡板兩端的電磁閥門在關閉之后能夠保證弧形罩呈現封閉，利用電機的輸出端帶動轉筒旋轉，而轉筒在轉動的同時其側端的加強磁鐵同時進行轉動，進而能夠在弧形罩內側對石英砂和導磁性物質進行磁選過濾，配合泵體在離心力的作用下將其水箱內側的清水抽取進入出水管里面，并且通過出水噴頭對準弧形罩內側的灰塵噴灑水分子能夠起到降塵效果，進而避免灰塵飄落到加工臺各個角落，有效減輕操作人員的清理難度，同時方便操作者使用。

11、優選的，所述精細濾框分別插入篩選箱內側，且位于出水管頂面，所述凈水箱內壁底端固定連接提升泵，且提升泵頂面固定連接出水管，所述出水管與出水噴頭之間貫通，且固定連接。

12、通過上述技術方案，利用精細濾框能夠對凈水箱內的清水進行過濾，避免泵體啟動之后抽取的清水中有顆粒物影響石英砂的磁選質量，多個弧形球漂浮在清水中與清水接觸，弧形球的外壁分別開設有多個限位槽，且在弧形球的內壁存儲活性炭，活性炭穿透限位槽與清水接觸，進而能夠對清水進行凈化，有效提高清水質量，配合定型撐板固定在凈水箱內壁對出水管進行支撐，避免管道長時間使用出現松動情況，進而有效提高其穩固性。

13、與現有技術相比，本實用新型提供了一種高純度石英砂磁選過濾裝置，具備以下有益效果：

14、1、本實用新型通過平衡板兩端的電磁閥門在關閉之后能夠保證弧形罩呈現封閉，利用電機的輸出端帶動轉筒旋轉，而轉筒在轉動的同時其側端的加強磁鐵同時進行轉動，進而能夠在弧形罩內側對石英砂和導磁性物質進行磁選過濾，配合泵體在離心力的作用下將其水箱內側的清水抽取進入出水管里面，并且通過出水噴頭對準弧形罩內側的灰塵噴灑水分子能夠起到降塵效果，進而避免灰塵飄落到加工臺各個角落，有效減輕操作人員的清理難度，同時方便操作者使用。

15、2、本實用新型通過利用精細濾框能夠對凈水箱內的清水進行過濾，避免泵體啟動之后抽取的清水中有顆粒物影響石英砂的磁選質量，多個弧形球漂浮在清水中與清水接觸，弧形球的外壁分別開設有多個限位槽，且在弧形球的內壁存儲活性炭，活性炭穿透限位槽與清水接觸，進而能夠對清水進行凈化，有效提高清水質量，配合定型撐板固定在凈水箱內壁對出水管進行支撐，避免管道長時間使用出現松動情況，進而有效提高其穩固性。

技術特征：

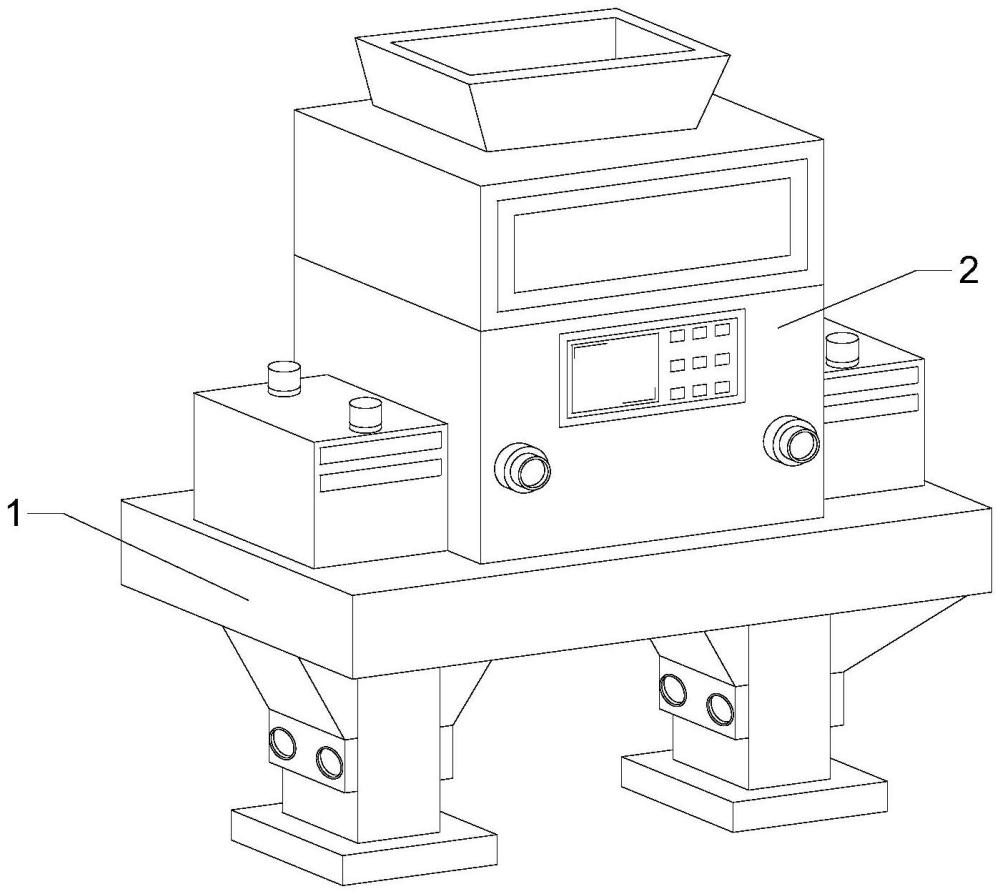

1.一種高純度石英砂磁選過濾裝置，包括加工臺(1)，所述加工臺(1)頂面設置有篩選箱(2)，所述篩選箱(2)兩端設置有凈水箱(3)，所述加工臺(1)底面設置有出料管(4)，所述出料管(4)正面設置有控制閥門(5)，其特征在于：所述篩選箱(2)內側設置有平衡板(6)，所述平衡板(6)內側之間設置有拱形板(7)，所述拱形板(7)底面設置有弧形罩(8)，所述弧形罩(8)中間設置有加強磁鐵(9)，所述弧形罩(8)兩端設置有出水噴頭(10)，所述篩選箱(2)內壁兩端設置有集料罩(11)，所述凈水箱(3)內側精細濾框(12)，所述凈水箱(3)內側設置有出水管(13)，所述出水管(13)底面設置有定型撐板(14)，所述凈水箱(3)內側設置有弧形球(15)。

2.根據權利要求1所述的一種高純度石英砂磁選過濾裝置，其特征在于：所述加工臺(1)頂面兩端分別固定連接凈水箱(3)，且篩選箱(2)位于凈水箱(3)中間，所述加工臺(1)底面兩端分別固定連接防滑支座，且出料管(4)位于防滑支座中間，所述加工臺(1)頂面固定連接進料框，且貫穿加工臺(1)。

3.根據權利要求1所述的一種高純度石英砂磁選過濾裝置，其特征在于：所述平衡板(6)固定安裝于篩選箱(2)內壁，且平衡板(6)底面固定連接弧形罩(8)，所述平衡板(6)兩端分別固定連接電磁閥門，且拱形板(7)位于電磁閥門中間，所述平衡板(6)頂面兩端轉動式安裝粉碎輥。

4.根據權利要求1所述的一種高純度石英砂磁選過濾裝置，其特征在于：所述加強磁鐵(9)轉動式安裝于弧形罩(8)內側，且加強磁鐵(9)內壁固定連接轉筒，所述篩選箱(2)背面固定連接電機，且電機輸出端固定連接轉筒，所述弧形罩(8)和平衡板(6)兩端分別固定連接加固支板。

5.根據權利要求1所述的一種高純度石英砂磁選過濾裝置，其特征在于：所述精細濾框(12)分別插入篩選箱(2)內側，且位于出水管(13)頂面，所述凈水箱(3)內壁底端固定連接提升泵，且提升泵頂面固定連接出水管(13)，所述出水管(13)與出水噴頭(10)之間貫通，且固定連接。

技術總結
本技術涉及石英砂技術領域，且公開了一種高純度石英砂磁選過濾裝置，拱形板底面設置有弧形罩，所述弧形罩中間設置有加強磁鐵，弧形罩兩端設置有出水噴頭，篩選箱內壁兩端設置有集料。該高純度石英砂磁選過濾裝置，通過平衡板兩端的電磁閥門在關閉之后能夠保證弧形罩呈現封閉，利用電機的輸出端帶動轉筒旋轉，而轉筒在轉動的同時其側端的加強磁鐵同時進行轉動，進而能夠在弧形罩內側對石英砂和導磁性物質進行磁選過濾，配合泵體在離心力的作用下將其水箱內側的清水抽取進入出水管里面，并且通過出水噴頭對準弧形罩內側的灰塵噴灑水分子能夠起到降塵效果，進而避免灰塵飄落到加工臺各個角落，有效減輕操作人員的清理難度。
