本發明屬于砂石過濾，涉及一種快速濾雜裝置，特別是一種動物園建設工程用砂石快速濾雜裝置。

背景技術：

1、動物園建設工程，指通過對各類動物房屋建筑及其附屬設施的建造和與其配套的線路、管道、設備的安裝活動所形成的工程實體，而在動物園建筑工程施工時需要砂石當作建筑材料，由于砂石內部常含有較大的石塊，因此需要砂石濾雜裝置對其進行濾雜。

2、經檢索，如中國專利文獻公開了一種建筑工程用砂石快速濾雜裝置【申請號：202411352433.3；公開號：cn?118950467?a】。這種濾雜裝置，包括安裝套筒、濾雜組件和出料組件，安裝套筒的頂端內壁上固定有濾雜組件；濾雜組件包括支撐板、氣缸、第一限位球、支撐桿、第二限位球、轉動軸、過濾罐、過濾槽、過濾網、第一限位槽和第二限位槽，安裝套筒的一側內壁上固定有過濾罐，過濾罐的一側外壁上對稱固定連接有轉動軸，且轉動軸的另一端轉動連接有過濾罐的內部；該發明采用了濾雜裝置，可以自行對砂石進行濾雜，無法人工輔助，提高了濾雜效率，并且降低了工作人員的工作負擔，降低了工作效率；還采用了出料裝置，可以將石塊和樹枝等雜質進行出料，無需人工撿取，避免耽誤下一次濾雜操作，提高裝置的使用效果。

3、該專利中公開的濾雜裝置雖然通過出料裝置，可以將石塊和樹枝等雜質進行出料，但是，該裝置在過濾時，是將大批量的砂石直接倒入到過濾罐進行過濾，一方面砂石堆積較多，會影響過濾的效果，另一方面，過濾時，石塊等雜物會堆積在過濾網上，將部分的過濾孔堵塞，影響過濾的質量。

技術實現思路

1、本發明的目的是針對現有的技術存在上述問題，提出了一種動物園建設工程用砂石快速濾雜裝置，該發明要解決的技術問題是：如何實現防止石塊等雜物對過濾網堵塞的同時，提高過濾的效率以及質量。

2、本發明的目的可通過下列技術方案來實現：

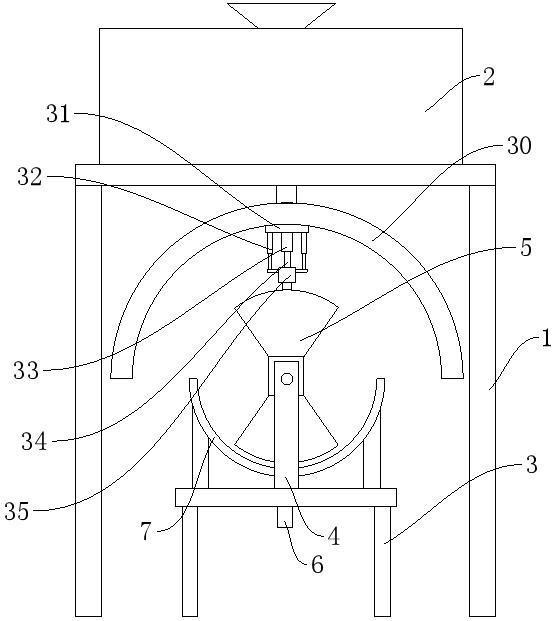

3、一種動物園建設工程用砂石快速濾雜裝置，包括第一支架和第二支架，所述第一支架上固定有儲料桶，第二支架上固定有安裝架，安裝架上固定有旋轉電機，旋轉電機的輸出軸端固定有旋轉軸，旋轉軸與安裝架固定連接，旋轉軸上固定有過濾筒，過濾筒由圓筒和兩個扇形筒組成，兩個扇形筒分別固定在圓筒的兩端，扇形筒內部遠離圓筒的一端固定有過濾網，扇形筒遠離圓筒的一端固定有出料管，出料管位于扇形筒內部的一端穿過過濾網，出料管的側面開設有出料口，出料口位于扇形筒的內部且緊靠扇形筒遠離圓筒的一端，第二支架上固定有第一半環座，第一半環座的上側開設有集料槽，出料管的另一端位于集料槽內，第一半環座的下端固定有排料管，出料管的內部設置有切換組件，儲料桶的下端設置有送料組件。

4、本發明的工作原理是：砂石存放在儲料桶內，在工作時，通過送料組件將砂石送入到過濾筒內，旋轉電機帶動過濾筒旋轉，在旋轉過程中下方的扇形筒的出料管位于集料槽內，砂石從上方的扇形筒經過圓筒緩慢的掉落在下方的扇形筒內，再經過過濾網篩分后，通過出料管掉落在集料槽內，統一收集并通過排料管排出，當旋轉超過90°后，兩個扇形筒的工作方式進行交換，使得砂石從圓筒進行反流，如此循環，完成過濾作業，通過該種過濾方式，可以實現緩慢加料過濾，提高過濾的效率和質量，且通過循環翻轉的方式，可以對砂石進行翻動，防止雜物對過濾網堵塞影響過濾的效率和質量，同時在翻動的過程中可以使得砂石進行碰撞，使得雜質與砂石的分離效果好，且防止結塊的產生。

5、所述圓筒的內部滑動連接有支撐座，支撐座上固定有支撐桿，支撐桿的另一端固定有分料板，分料板上開設有若干分料孔。

6、采用以上結構，在砂石下料時，可以通過分料板和分料孔的配合，使得砂石分散灑落在過濾網上，防止砂石堆積在過濾網的中部影響過濾的效果。

7、所述圓筒的內部開設有滑槽，滑槽的內部滑動連接有滑塊，滑塊通過連接桿與支撐座固定連接，滑塊的上下兩端均固定有彈簧，彈簧的另一端與滑槽固定連接，滑塊的上側兩側均固帶有封閉板，封閉板上滑動連接有u型封閉架，u型封閉架與滑槽固定連接，u型封閉架與封閉板的前后兩側均與滑槽抵觸。

8、采用以上結構，在下料以及翻轉過程中，在砂石掉落以及翻轉的作用下，配合彈簧可以使得分料板進行震動，可以對砂石進行拍打，不僅可以促進砂石與雜物的分離，而且可以使得砂石散落的更加分散，進一步的提高了過濾的質量。

9、所述送料組件包括送料管，送料管與儲料管的下端固定連接，送料管的下端固定有第二半環座，第二半環座的內部開設有送料腔，送料腔的下側開設有通槽，通槽內滑動連接有與送料腔滑動連接的送料座，送料座的下側固定有電動伸縮桿，電動伸縮桿的下端固定有送料頭，送料頭上固定有伸縮管，伸縮管上滑動連接有傳輸管，傳輸管與送料座固定連接，送料座與通槽之間設置有遮擋組件。

10、采用以上結構，在工作時，當其中一個扇形筒脫離第一半環座并移動到指定的位置后，電動伸縮桿帶動送料頭移動，使得送料頭進入到出料管內，從而實現對扇形筒的進料作業，且在供料時，在通槽的作用下，可以使得送料頭隨著扇形筒進行移動，從而不會影響正常旋轉過濾的作業，實現了邊進料邊篩分的效果，極大的保證了工作的效率。

11、所述遮擋組件包括弧形板，通槽的前后兩側均開設有弧形導向槽，弧形導向槽的端部延伸出第二半環座，弧形板設置有兩個，兩個弧形板分別固定在送料座的左右兩側，弧形板與弧形導向槽滑動連接。

12、采用以上結構，可以在保證送料座在通槽內滑動供料的同時，保證通槽的封閉性，防止砂石從通槽掉落，保證工作的正常進行。

13、所述送料頭的內部開設有送料腔，送料腔的下端開設有連通口，送料腔的內部固定有第一彈性組件，第一彈性組件上固定有l型桿，l型桿的另一端固定有封堵塞，封堵塞插接在連通口內。

14、采用以上結構，沒有供料時，在第一彈性組件的作用下，封堵塞插入到連通口內，對連通口進行封堵，使得砂石不會對出料頭流出，防止砂石灑落在外部，在供料時，出料頭與出料管連接，在出料管的作用下，將封堵塞頂開，從而實現出料管與出料頭的連通，實現正常的供料作業，該結構簡單便捷，不僅故障率低，而且全程自動化，實用性強。

15、所述切換組件包括出料管的內部固定的第二彈性組件，第二彈性組件上固定有升降桿，升降桿上固定有頂桿，頂桿的下端固定有第一封堵板，頂桿的中部固定有支桿，支桿的另一端固定有第二封堵板。

16、采用以上結構，在送料時，出料頭進入到出料管內，對升降桿進行擠壓，使得頂桿移動，從而使得第一封堵板脫離出料管的同時，使得第二封堵板將出料口封堵，然后頂桿對封堵塞進行擠壓，將封堵塞頂開，從而實現出料管與出料頭的連通，實現正常的供料作業的同時，防止未過濾的砂石從出料口直接排出，而在供料完成后，在第二彈性組件的作用下，使得第一封堵板將出料管封堵，同時將出料口打開，使得砂石在過濾后可以通過出料口進入到出料管內，從而從出料管的另一端排入到集料槽內，便于將過濾后的砂石進行收集，該結構實現供料和過濾模式的自由切換，為翻轉過濾作業提供了極大的便利性，且結構簡單，緊湊性高，不需要電器元件進行配合，故障率低下。

17、所述支撐座的內部開設有驅動腔，驅動腔的內部設置有驅動組件，驅動腔的四周滑動連接有調節板，調節板的另一端伸出支撐座，調節板與驅動組件連接。

18、所述驅動組件包括驅動電機，驅動電機固定在驅動腔內，驅動電機的輸出軸端固定有第一錐齒輪，驅動腔的內部固定有四個軸承座，軸承座上旋轉連接有第二錐齒輪，第一錐齒輪與第二錐齒輪嚙合，第二錐齒輪上通過傳動軸固定連接有螺紋桿，調節板內開設有螺紋槽，螺紋桿與螺紋槽螺紋連接。

19、采用以上結構，可以通過驅動電機帶動第一錐齒輪旋轉，第一錐齒輪通過第二錐齒輪帶動螺紋桿旋轉，從而使得螺紋桿帶動調節板移動，使得調節板伸出支撐座的程度發生變化，從而實現了對砂石流動下落速度的改變，滿足不同的過濾需求，同時在過濾時，也可以通過驅動電機循環的正反轉，使得調節板往復移動，從而提高過濾的效果，兩種工作模式可以根據需求進行選用。

20、與現有技術相比，本動物園建設工程用砂石快速濾雜裝置具有以下優點：

21、1、砂石存放在儲料桶內，在工作時，通過送料組件將砂石送入到過濾筒內，旋轉電機帶動過濾筒旋轉，在旋轉過程中下方的扇形筒的出料管位于集料槽內，砂石從上方的扇形筒經過圓筒緩慢的掉落在下方的扇形筒內，再經過過濾網篩分后，通過出料管掉落在集料槽內，統一收集并通過排料管排出，當旋轉超過90°后，兩個扇形筒的工作方式進行交換，使得砂石從圓筒進行反流，如此循環，完成過濾作業，通過該種過濾方式，可以實現緩慢加料過濾，提高過濾的效率和質量，且通過循環翻轉的方式，可以對砂石進行翻動，防止雜物對過濾網堵塞影響過濾的效率和質量，同時在翻動的過程中可以使得砂石進行碰撞，使得雜質與砂石的分離效果好，且防止結塊的產生。

22、2、在下料以及翻轉過程中，在砂石掉落以及翻轉的作用下，配合彈簧可以使得分料板進行震動，可以對砂石進行拍打，不僅可以促進砂石與雜物的分離，而且可以使得砂石散落的更加分散，進一步的提高了過濾的質量。

23、3、在工作時，當其中一個扇形筒脫離第一半環座并移動到指定的位置后，電動伸縮桿帶動送料頭移動，使得送料頭進入到出料管內，從而實現對扇形筒的進料作業，且在供料時，在通槽的作用下，可以使得送料頭隨著扇形筒進行移動，從而不會影響正常旋轉過濾的作業，實現了邊進料邊篩分的效果，極大的保證了工作的效率。

24、4、沒有供料時，在第一彈性組件的作用下，封堵塞插入到連通口內，對連通口進行封堵，使得砂石不會對出料頭流出，防止砂石灑落在外部，在供料時，出料頭與出料管連接，在出料管的作用下，將封堵塞頂開，從而實現出料管與出料頭的連通，實現正常的供料作業，該結構簡單便捷，不僅故障率低，而且全程自動化，實用性強。

25、5、在送料時，出料頭進入到出料管內，對升降桿進行擠壓，使得頂桿移動，從而使得第一封堵板脫離出料管的同時，使得第二封堵板將出料口封堵，然后頂桿對封堵塞進行擠壓，將封堵塞頂開，從而實現出料管與出料頭的連通，實現正常的供料作業的同時，防止未過濾的砂石從出料口直接排出，而在供料完成后，在第二彈性組件的作用下，使得第一封堵板將出料管封堵，同時將出料口打開，使得砂石在過濾后可以通過出料口進入到出料管內，從而從出料管的另一端排入到集料槽內，便于將過濾后的砂石進行收集，該結構實現供料和過濾模式的自由切換，為翻轉過濾作業提供了極大的便利性，且結構簡單，緊湊性高，不需要電器元件進行配合，故障率低下。

26、6、可以通過驅動電機帶動第一錐齒輪旋轉，第一錐齒輪通過第二錐齒輪帶動螺紋桿旋轉，從而使得螺紋桿帶動調節板移動，使得調節板伸出支撐座的程度發生變化，從而實現了對砂石流動下落速度的改變，滿足不同的過濾需求，同時在過濾時，也可以通過驅動電機循環的正反轉，使得調節板往復移動，從而提高過濾的效果，兩種工作模式可以根據需求進行選用。
