本技術涉及治金焦化自動平煤，具體為搗固煤餅自動平煤裝置。

背景技術：

1、在冶金焦化生產過程中，煤餅的制備是一個重要的環節。煤餅的質量直接影響到后續的焦化過程和產品質量。傳統的煤餅制備過程中，搗固后的煤餅往往存在表面不平整、內部松散等問題，這不僅影響了煤餅的強度和穩定性，還增加了后續處理的難度。

2、為了解決上述問題，提高煤餅的平整度和質量，近年來冶金焦化行業開始引入自動化平煤技術。搗固煤餅自動平煤裝置作為一種新型的自動化設備，能夠有效地對搗固后的煤餅進行平整處理，減少人工操作，提高生產效率。

3、然而，現有的搗固煤餅自動平煤裝置在平整煤餅的過程中，往往只關注了表面的平整度，而忽視了煤餅內部的密實度。因此，即使表面平整，但內部松散的煤餅在后續的焦化過程中仍出現開裂、塌陷等問題，影響產品質量。

技術實現思路

1、(一)實用新型目的

2、有鑒于此，本實用新型的目的在于提出搗固煤餅自動平煤裝置，解決了上述背景中所提出的問題。

3、(二)技術方案

4、搗固煤餅自動平煤裝置，包括兩組固定殼，兩組所述固定殼的內部設置有活動機構，且活動機構的一端連接有外殼，所述外殼的底端固定安裝有多組第二氣缸，且多組第二氣缸的一端連接有壓實板，所述外殼底端兩側固定安裝有多組第一氣缸，且多組第一氣缸的一端連接有u形架，所述u形架的內部活動安裝有多組壓實錕，所述外殼的兩端底側皆開設有激光傳感器。

5、優選的，所述壓實板的底端外表面為鋸齒狀。

6、優選的，兩組所述固定殼的兩端皆固定安裝有加固板。

7、優選的，兩組所述固定殼的一側外表面皆固定安裝有連接板，且連接板的外表面開設有多組螺孔。

8、優選的，所述活動機構包括有固定座與支撐座，所述固定座與支撐座的外表面皆開設有圓形通槽，且固定座與支撐座固定安裝在固定殼的內部，所述圓形通槽中活動安裝有絲桿，且絲桿的一端連接有電機，所述絲桿的外表面活動安裝有滑動座，且滑動座的頂端連接有滑板，所述滑板的頂端固定安裝有外殼。

9、優選的，所述電機與固定座固定連接。

10、優選的，兩組所述固定殼的頂端固定安裝有防護板，且防護板的外表面開設有滑槽，所述防護板外表面滑槽中活動卡合有滑板。

11、從以上技術方案可以看出，本申請具有以下有益效果：

12、1、該實用新型通過驅動電機控制絲桿的旋轉，實現了外殼及其上部件的精確移動。這種自動化操作不僅提高了生產效率，還確保了操作的穩定性和精確性，且激光傳感器能夠?qū)崟r掃描煤餅的表面，檢測其平整度和表面情況。這種實時反饋使得裝置能夠根據煤餅的實際情況自動調整壓實板和壓實錕的操作參數，從而實現更加精確的壓實和平整。

13、2、該實用新型通過壓實板的運動可以確保煤餅在水平方向上獲得均勻的壓實力。這種均勻壓實能夠防止煤餅內部出現空隙或疏松區域，提高煤餅的質量和穩定性，且多組壓實錕在u形架的引導下對煤餅進行滾動壓實，不僅能夠進一步平整煤餅的表面，還能夠優化其內部結構。這種平整和優化有助于提高煤餅的燃燒效率和產品質量。

技術特征：

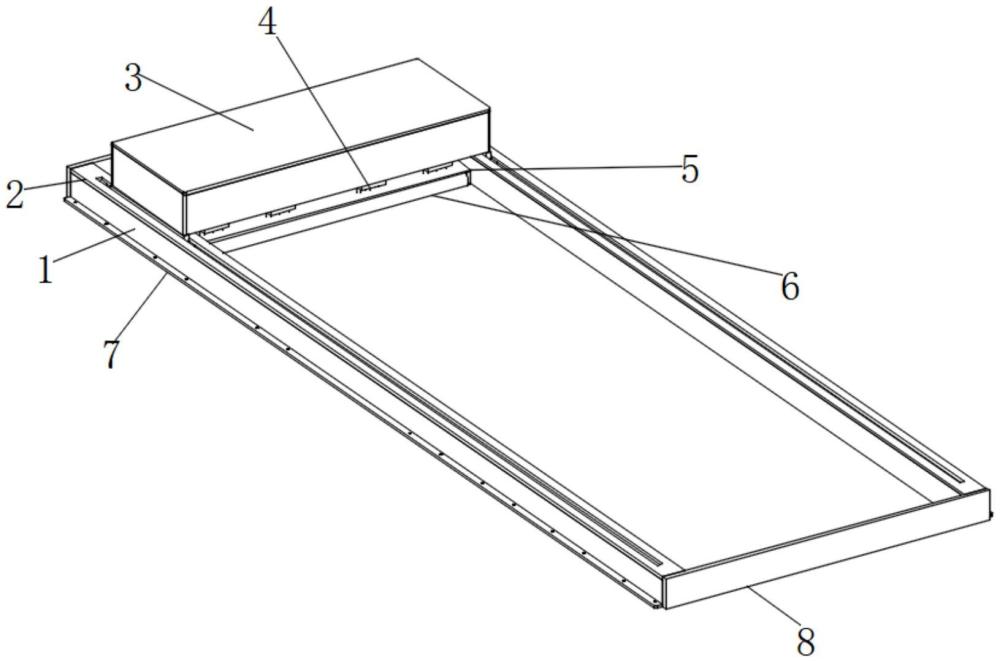

1.搗固煤餅自動平煤裝置，包括兩組固定殼(1)，其特征在于：兩組所述固定殼(1)的內部設置有活動機構，且活動機構的一端連接有外殼(3)，所述外殼(3)的底端固定安裝有多組第二氣缸(412)，且多組第二氣缸(412)的一端連接有壓實板(9)，所述外殼(3)底端兩側固定安裝有多組第一氣缸(4)，且多組第一氣缸(4)的一端連接有u形架(5)，所述u形架(5)的內部活動安裝有多組壓實錕(6)，所述外殼(3)的兩端底側皆開設有激光傳感器(411)。

2.根據權利要求1所述的搗固煤餅自動平煤裝置，其特征在于：所述壓實板(9)的底端外表面為鋸齒狀。

3.根據權利要求1所述的搗固煤餅自動平煤裝置，其特征在于：兩組所述固定殼(1)的兩端皆固定安裝有加固板(8)。

4.根據權利要求1所述的搗固煤餅自動平煤裝置，其特征在于：兩組所述固定殼(1)的一側外表面皆固定安裝有連接板(7)，且連接板(7)的外表面開設有多組螺孔。

5.根據權利要求1所述的搗固煤餅自動平煤裝置，其特征在于：所述活動機構包括有固定座(913)與支撐座(912)，所述固定座(913)與支撐座(912)的外表面皆開設有圓形通槽，且固定座(913)與支撐座(912)固定安裝在固定殼(1)的內部，所述圓形通槽中活動安裝有絲桿(911)，且絲桿(911)的一端連接有電機(914)，所述絲桿(911)的外表面活動安裝有滑動座(915)，且滑動座(915)的頂端連接有滑板(916)，所述滑板(916)的頂端固定安裝有外殼(3)。

6.根據權利要求5所述的搗固煤餅自動平煤裝置，其特征在于：所述電機(914)與固定座(913)固定連接。

7.根據權利要求1所述的搗固煤餅自動平煤裝置，其特征在于：兩組所述固定殼(1)的頂端固定安裝有防護板(2)，且防護板(2)的外表面開設有滑槽，所述防護板(2)外表面滑槽中活動卡合有滑板(916)。

技術總結
本技術公開提供了搗固煤餅自動平煤裝置，包括兩組固定殼，兩組所述固定殼的內部設置有活動機構，且活動機構的一端連接有外殼，所述外殼的底端固定安裝有多組第二氣缸，且多組第二氣缸的一端連接有壓實板，所述外殼底端兩側固定安裝有多組第一氣缸，且多組第一氣缸的一端連接有U形架，所述U形架的內部活動安裝有多組壓實錕，所述外殼的兩端底側皆開設有激光傳感器，該技術通過壓實板的運動可以確保煤餅在水平方向上獲得均勻的壓實力。這種均勻壓實能夠防止煤餅內部出現空隙或疏松區域，提高煤餅的質量和穩定性，且多組壓實錕在U形架的引導下對煤餅進行滾動壓實，不僅能夠進一步平整煤餅的表面，還能夠優化其內部結構。

技術研發人員：陳力攻,卓潤華,楊旭旭,武留松,陳榕,張?jiān)鰳s,蘇文清
受保護的技術使用者：平頂山市東鑫焦化有限責任公司
技術研發日：20240711
技術公布日：2025/4/28
