本發明涉及一種模具，尤其是一種覆蓋于發動機上的發動機蓋罩。

背景技術：

發動機（Engine）是一種能夠把其它形式的能轉化為機械能的機器，包括如內燃機（汽油發動機等）、外燃機（斯特林發動機、蒸汽機等）、電動機等。如內燃機通常是把化學能轉化為機械能。發動機既適用于動力發生裝置，也可指包括動力裝置的整個機器（如：汽油發動機、航空發動機）。發動機在裝配時也是需要一些輔助類的模具來配合安裝，而其中的發動機蓋罩則是必不可少的一種，現有的發動機蓋罩存在結構不夠合理，強度較弱等缺陷，不能夠滿足目前發動機的需要。

技術實現要素：

為了克服上述問題，本發明提供一種結構緊湊、使用壽命長的發動機蓋罩。

本發明的技術方案是提供一種發動機蓋罩，其包括蓋罩主體，其特征在于：所述蓋罩主體包括有上固定部及下固定部，所述上固定部及所述下固定部之間設置有連通部，所述上固定部包括有矩形狀的上蓋板，所述上蓋板內側垂直于所述上蓋板設置有多條橫縱向設置的支撐板，所述上蓋板的上邊及左右邊均設置有第一圍板。

本發明一個較佳實施例中，所述下固定部包括有矩形狀的下蓋板，所述下蓋板設置于所述上蓋板的下部，所述下蓋板的一側設置有一凹槽，所述凹槽內設置有多個平行設置的連接板，所述凹槽的一側設置有用于與發動機匹配的連接件及連接口。

本發明一個較佳實施例中，所述下蓋板的下邊及左右邊均設置有第二圍板，所述第二圍板與所述第一圍板相連。

本發明一個較佳實施例中，所述連通部包括有一橫板，所述橫板連接于所述第一圍板及所述第二圍板，所述橫板上等距設置有三個圓形通槽。

本發明一個較佳實施例中，所述通槽之間均設置有用于所述蓋罩主體安裝的中安裝孔。

本發明一個較佳實施例中，所述第一圍板的上部等距設置有多個用于安裝的上安裝孔。

本發明一個較佳實施例中，所述第二圍板的下部等距設置有多個用于安裝的下安裝孔。

本發明的發動機蓋罩采用上固定部及下固定部結合的方式來構成蓋罩主體，并在上蓋板及下蓋板之間設置有連通部方便連接發動機的管道通過，連通部設置在上固定部及下固定部之間，保證了上固定部及下固定部的硬性結構及轉折點不會遭到破壞，保證了蓋罩本體的抗折形，延長了蓋罩本體的使用壽命。本發明具有結構緊湊，使用壽命長，成本低等優點。

附圖說明

圖1是本發明最佳實施例的內面結構示意圖；

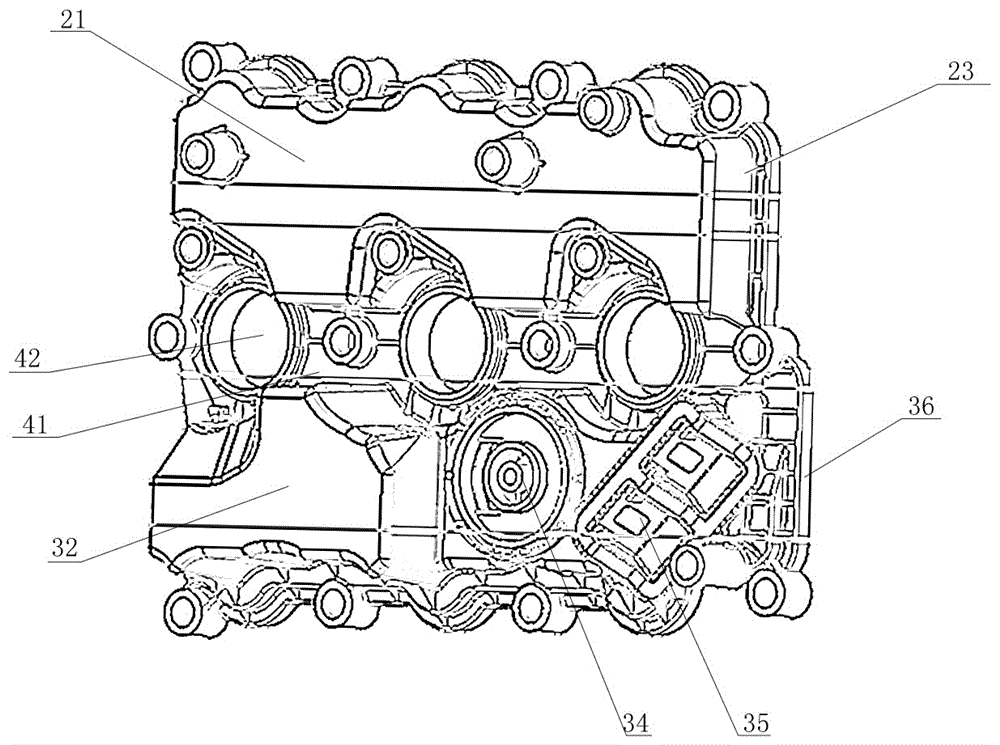

圖2是本發明最佳實施例的正面結構示意圖。

具體實施方式

下面對本發明的具體實施方式作進一步詳細的描述。

如圖1和圖2所示，本發明的一種發動機蓋罩，其包括蓋罩主體1，其特征在于：蓋罩主體1包括有上固定部2及下固定部3，上固定部2及下固定部3之間設置有連通部4，上固定部2包括有矩形狀的上蓋板21，上蓋板21內側垂直于上蓋板21設置有多條橫縱向設置的支撐板22，上蓋板21的上邊及左右邊均設置有第一圍板23。

下固定部3包括有矩形狀的下蓋板31，下蓋板31設置于上蓋板21的下部，下蓋板31的一側設置有一凹槽32，凹槽32內設置有多個平行設置的連接板33，凹槽32的一側設置有用于與發動機匹配的連接件34及連接口35，下蓋板31的下邊及左右邊均設置有第二圍板36，第二圍板36與第一圍板23相連。

連通部4包括有一橫板41，橫板41連接于第一圍板23及第二圍板36，橫板41上等距設置有三個圓形通槽42，通槽42之間均設置有用于蓋罩主體1安裝的中安裝孔11。

第一圍板23的上部等距設置有多個用于安裝的上安裝孔12；第二圍板36的下部等距設置有多個用于安裝的下安裝孔13。

本發明的發動機蓋罩采用上固定部2及下固定部3結合的方式來構成蓋罩主體1，并在上蓋板21及下蓋板31之間設置有連通部4方便連接發動機的管道通過，連通部4設置在上固定部2及下固定部3之間，保證了上固定部2及下固定部3的硬性結構及轉折點不會遭到破壞，保證了蓋罩本體的抗折形，延長了蓋罩本體的使用壽命。

上固定部2設置有上蓋板21，上蓋板21內設置的支撐板22連接于上蓋板21的內側用于支撐上蓋板21，使上蓋板21在使用時更為堅固耐用，不易損壞，上蓋板21的上、左、右三邊均環繞設置有第一圍板23，第一圍板23圍住上蓋板21便于保護設置在內的發動機以及便于蓋罩的連接。

下固定部3設置有下蓋板31，下蓋板31內設置的凹槽32及連接件34、連接口35均是匹配發動機的結構而設置出，偏于良好的包裹住發動機，減小發動機的振動和損耗，下蓋板31的下邊及左右邊均設置有第二圍板36，第二圍板36圍住下蓋板31便于保護設置在內的發動機以及便于蓋罩的連接，第二圍板36與第一圍板23為一體成型連接進一步保證了蓋罩本體的堅固程度，延長其使用壽命。

連通部4包括的橫板41連接于第一圍板23及第二圍板36之間，橫板41上設置的通槽42易于發動機連接管道，中安裝孔11、上安裝孔12及下安裝孔13均是用于安裝蓋罩本體。

以上實施例僅為本發明其中的一種實施方式，其描述較為具體和詳細，但并不能因此而理解為對本發明專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形和改進，這些都屬于本發明的保護范圍。因此，本發明專利的保護范圍應以所附權利要求為準。
