本技術涉及車輛配件領域,具體來說,涉及一種放油螺絲。
背景技術:
1、放油螺絲是安裝在車輛或機械設備油底殼(或油槽)上的一個螺絲,用于排放設備內部的潤滑油或機油。每當需要更換或排出舊油時,可以通過擰開放油螺絲將油放出來。
2、放油螺絲的設計通??紤]到了防漏性能,以確保在不需要放油時能夠可靠地密封油底殼。更換機油是車輛維護中的一個常見步驟,而放油螺絲則是這個過程中不可或缺的一部分。
3、例如中國專利號201320566411.8公開了一種油箱的放油螺絲,其包括手擰螺絲、螺紋、軸向部位、擰板、過渡部位,手持擰板部位進行順時針或逆時針旋轉,即可實現手擰螺絲的擰緊或放松。但是上述放油螺絲還存在以下不足:該放油螺絲的擰板與限位部固定連接,但由于擰板沒有加強措施,導致擰板容易折斷,影響使用的可靠性和安全性。
4、針對相關技術中的問題,目前尚未提出有效的解決方案。
技術實現思路
1、針對相關技術中的問題,本實用新型提出一種放油螺絲,以克服現有相關技術所存在的上述技術問題。
2、為此,本實用新型采用的具體技術方案如下:
3、一種放油螺絲,包括螺絲主體,螺絲主體的底部設置有螺紋部,螺絲主體的中部設置有密封組件,螺絲主體的頂端設置有限位部,限位部的中部設置有凹槽;凹槽內設置有擰板,擰板的側壁設置有若干加強筋。
4、進一步的,為了有效增強擰板的整體強度,防止擰板在使用過程中易于折斷或變形,延長擰板的使用壽命,加強筋設置為x形結構,且若干加強筋首尾相連。
5、進一步的,為了防止?jié)櫥突驒C油泄漏,密封組件包括設置在螺絲主體中部的環形槽,環形槽內設置有密封圈。
6、進一步的,為了確保擰板在放油螺絲操作中保持穩固的固定效果,凹槽的兩側均設置有卡槽,擰板的兩側且位于卡槽內設置有卡塊;卡槽及卡塊均沿靠近螺紋部的方向橫截面積逐漸變小。
7、進一步的,為了防止放油螺絲被過度旋緊,限位部的兩側均設置有限位板,且限位板為l型結構。
8、本實用新型的有益效果為:
9、(1)本實用新型可以有效地提升放油螺絲的整體性能,確保其在使用過程中,特別是擰板能夠長期穩定地工作,提高操作的安全性和可靠性。
10、(2)通過設置加強筋,從而能夠有效增強擰板的整體強度,防止擰板在使用過程中易于折斷或變形,延長擰板的使用壽命,同時增強擰板的穩定性和抗扭轉能力,確保在操作中保持穩定的工作狀態。
11、(3)通過設置密封組件,從而密封圈能夠緊密貼合螺絲主體的內壁,形成可靠的密封,防止?jié)櫥突驒C油泄漏。通過設置卡槽及卡塊,從而確保擰板在放油螺絲操作中保持穩固的固定效果;橫截面積逐漸變小的設計使得卡塊在深入過程中緊密配合,有效減少了擰板因振動或使用過程中的松動風險。

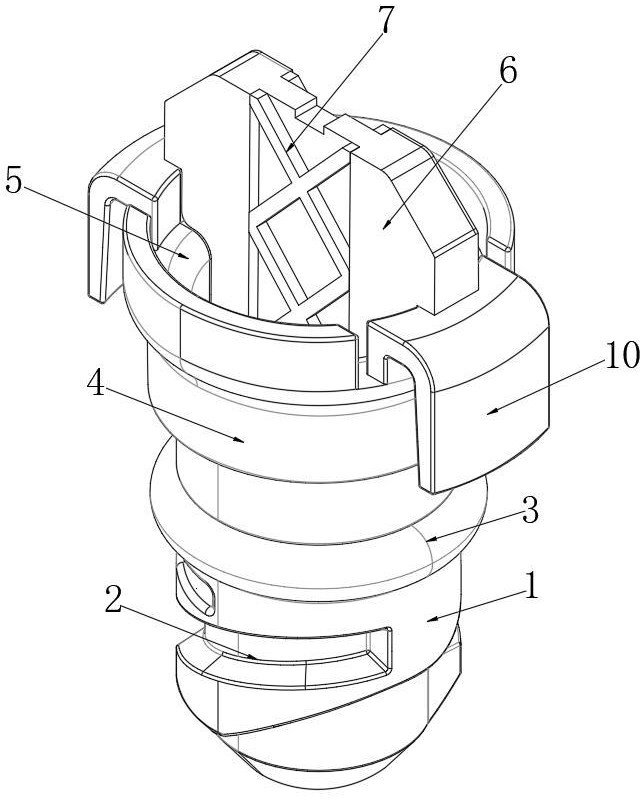

1.一種放油螺絲,包括螺絲主體(1),其特征在于,所述螺絲主體(1)的底部設置有螺紋部(2),所述螺絲主體(1)的中部設置有密封組件(3),所述螺絲主體(1)的頂端設置有限位部(4),所述限位部(4)的中部設置有凹槽(5);
2.根據權利要求1所述的一種放油螺絲,其特征在于,所述加強筋(7)設置為x形結構,且若干所述加強筋(7)首尾相連。
3.根據權利要求2所述的一種放油螺絲,其特征在于,所述密封組件(3)包括設置在所述螺絲主體(1)中部的環形槽(301),所述環形槽(301)內設置有密封圈(302)。
4.根據權利要求3所述的一種放油螺絲,其特征在于,所述凹槽(5)的兩側均設置有卡槽(8),所述擰板(6)的兩側且位于所述卡槽(8)內設置有卡塊(9)。
5.根據權利要求4所述的一種放油螺絲,其特征在于,所述卡槽(8)及所述卡塊(9)均沿靠近所述螺紋部(2)的方向橫截面積逐漸變小。
6.根據權利要求5所述的一種放油螺絲,其特征在于,所述限位部(4)的兩側均設置有限位板(10),且所述限位板(10)為l型結構。
