本技術屬于牙種植領域，尤其是涉及一種用于牙種植螺絲的電解拋光工裝夾具。

背景技術：

1、牙科行業產品機加工制作出來需經過各種各樣的表面處理方式最終才能用于臨床使用，金屬表面電解拋光工藝為其中一項技術，牙科行業產品外形比較小手工去除毛刺比較繁瑣，醫療行業中醫用級別鈦表面電解拋光工藝現有技術較為成熟，電解拋光工序附加價值不高但又不可沒有。產品表面去除毛刺采用顯微鏡手工方式加工已經影響工作效率，因產能每年都在不斷增加所以人員也要不斷增加這樣只會造成公司成本不斷上升，手工使用刮刀去除表面毛刺也會帶來產品表面刮傷現象，同時也會影響產品質量品質問題。通過研究一種電解拋光快速裝夾產品夾具去除產品表面毛刺代替手工去除毛刺，隨著大量集采落地，極大壓縮了企業產品的利潤空間，且要求企業的提高生產效率，以滿足需求，電解拋光工序是一個提高生產效率，降低生產成本的關鍵點。

技術實現思路

1、有鑒于此，本實用新型旨在提出一種用于牙種植螺絲的電解拋光工裝夾具，以提高螺絲產品加工效率，減少人工成本，深度提高產品加工品質、降低臨床使用風險。

2、為達到上述目的，本實用新型的技術方案是這樣實現的：

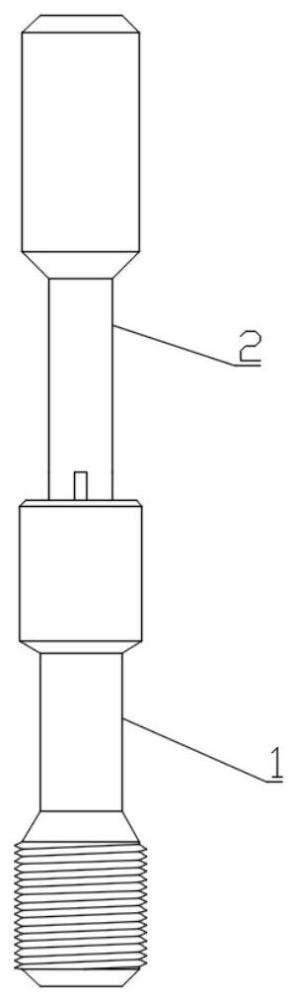

3、一種用于牙種植螺絲的電解拋光工裝夾具，包括螺絲本體和夾具本體；

4、所述螺絲本體可拆卸連接至夾具本體上，若干夾具本體再均勻安裝至集成板上進行電解拋光；

5、所述螺絲本體設有梅花孔，所述夾具本體上設有與梅花孔配合的彈性夾緊結構，實現夾具本體與螺絲本體之間的快速拆裝。

6、進一步的，所述螺絲本體從上至下包括配合段、過渡段和螺紋段，配合段上設置梅花孔，螺紋段設有外螺紋；

7、過渡段的直徑小于配合段、螺紋段的直徑。

8、進一步的，所述梅花孔的底部還設有一個定位孔；所述梅花孔的深度與配合段的長度之比為3:5。

9、進一步的，所述過渡段與配合段和螺紋段的連接處均設有過渡倒角。

10、進一步的，所述夾具本體包括首尾連接的安裝柱和連接桿；所述連接段的端部形成了彈性夾緊結構；

11、所述安裝柱用于與集成板連接。

12、進一步的，所述連接桿的端部設有球狀結構，所述連接桿的端部設有十字型開槽，十字型開槽使連接桿形成了四個彈性桿，四個彈性桿即形成為彈性夾緊結構。

13、進一步的，所述球狀結構的直徑大于連接桿的直徑。

14、進一步的，所述十字型開槽的長度與球狀結構的直徑之比為2:1；所述十字型開槽的寬度與球狀結構的直徑之比為10:67。

15、相對于現有技術，本實用新型所述的一種用于牙種植螺絲的電解拋光工裝夾具具有以下優勢：

16、(1)本實用新型一種用于牙種植螺絲的電解拋光工裝夾具，使用電解工裝批量加工方式去除產品表面毛刺，該加工方式可以替代手工去除產品表面毛刺，具體的，電解拋光可以提高產品表面品質減少產品表面劃傷現象；

17、電解拋光去毛刺使用電解工裝快速裝夾每次可以加工50件產品，整體時間只需要4min即可完成，批量作業效率更高。

18、(2)本實用新型一種用于牙種植螺絲的電解拋光工裝夾具，使用彈性夾緊結構實現快速裝夾，不會對螺絲造成損壞，并且操作簡單，節省作業時間。

技術特征：

1.一種用于牙種植螺絲的電解拋光工裝夾具，其特征在于：包括螺絲本體和夾具本體；

2.根據權利要求1所述的一種用于牙種植螺絲的電解拋光工裝夾具，其特征在于：所述螺絲本體從上至下包括配合段、過渡段和螺紋段，配合段上設置梅花孔，螺紋段設有外螺紋；

3.根據權利要求2所述的一種用于牙種植螺絲的電解拋光工裝夾具，其特征在于：所述梅花孔的底部還設有一個定位孔；所述梅花孔的深度與配合段的長度之比為3:5。

4.根據權利要求2所述的一種用于牙種植螺絲的電解拋光工裝夾具，其特征在于：所述過渡段與配合段和螺紋段的連接處均設有過渡倒角。

5.根據權利要求1所述的一種用于牙種植螺絲的電解拋光工裝夾具，其特征在于：所述夾具本體包括首尾連接的安裝柱和連接桿；所述連接桿的端部形成了彈性夾緊結構；所述安裝柱用于與集成板連接。

6.根據權利要求5所述的一種用于牙種植螺絲的電解拋光工裝夾具，其特征在于：所述連接桿的端部設有球狀結構，所述連接桿的端部設有十字型開槽，十字型開槽使連接桿形成了四個彈性桿，四個彈性桿即形成為彈性夾緊結構。

7.根據權利要求6所述的一種用于牙種植螺絲的電解拋光工裝夾具，其特征在于：所述球狀結構的直徑大于連接桿的直徑。

8.根據權利要求6所述的一種用于牙種植螺絲的電解拋光工裝夾具，其特征在于：所述十字型開槽的長度與球狀結構的直徑之比為2:1；

技術總結
本技術提供了一種用于牙種植螺絲的電解拋光工裝夾具，包括螺絲本體和夾具本體；所述螺絲本體可拆卸連接至夾具本體上，若干夾具本體再均勻安裝至集成板上進行電解拋光；所述螺絲本體設有梅花孔，所述夾具本體上設有與梅花孔配合的彈性夾緊結構，實現夾具本體與螺絲本體之間的快速拆裝。本技術能夠提高螺絲產品加工效率，減少人工成本，深度提高產品加工品質、降低臨床使用風險。

技術研發人員：吳宗好,吳宗武,徐瑋華,余樂,陳吉祥
受保護的技術使用者：江蘇柯潤璽醫療科技發展有限公司
技術研發日：20240422
技術公布日：2025/4/28
