本發明涉及電解鋁設備，尤其涉及一種鋁電解槽用分流裝置。

背景技術：

1、鋁電解槽內及其周圍存多物理場，這些物理場可以是獨立的，也可以是其它場派生出來的，包括電流場、磁場、熱場、熔體流動場和應力場等。

2、電流場指電解槽中電流與電壓的分布，它是電解槽運行的能量基礎，是其它各物理場形成的根源。電流產生磁場，其熱效應（焦耳熱）產生熱場。磁場分布的不平衡是電解質與鋁液運動的主要原因，即形成熔體流動場。多物理場在電解槽內產生、作用、演變并相互作用，直接影響了鋁電解生產的能耗、效率、槽壽命等經濟技術指標。

3、在鋁電解槽的生產過程中，穩定、高效且持久的槽況是電解生產者追求的目標，但工藝條件也會出現偏離正常范圍的時候，即槽況異常。當某個或某些重要工藝技術條件顯著偏離正常范圍，特別是電解槽賴以正常運行的兩大條件—熱平衡和物料平衡遭到嚴重破壞，電解槽的技術經濟指標會嚴重惡化，便視為病槽，例如常見的高噪聲/電壓擺，高溫（槽溫超過990℃），滾鋁等異常狀況。此外，生產中還會遇到因內襯破損而導致一系列問題的病槽等。這些病槽，特別是高溫槽、滾鋁槽和破損槽，較難處理，如果處理不及時，很容易導致單槽事故，甚至會危及系統的安全生產。而如果為了降低病槽對系統的安全風險，過早的關停病槽，則會直接導致電解槽進行停槽大修，每年大修槽數量增多，也會產生較大的經濟損失。

4、如果電解生產者想要降低單槽和系統的安全風險，同時又能延長病槽的壽命或者快速的解決遇到的問題，則可以降低的系統的運行電流，減少病槽的熱量輸入和磁場擾動，有利于病槽的快速恢復和問題緩解，但系統電流的降低對系統中其它電解槽的熱平衡保持則會產生較大的不利影響。

5、如何降低病槽的運行電流，使問題的處理變得相對簡單，同時又不影響系統電流的運行，成為目前處理病槽的一個技術難點。

技術實現思路

1、為解決上述技術問題，本發明設計了一種鋁電解槽用分流裝置，連接于病槽母線的進電點和出電點，分流裝置和該槽形成并聯電路，分流0~15%，實現在不影響系統電流的情況下，減少單槽的運行電流，使病槽的問題得到快速的解決或緩解，經濟損失最小化，并大幅降低單槽和系統電解槽風險。

2、本發明采用如下技術方案：

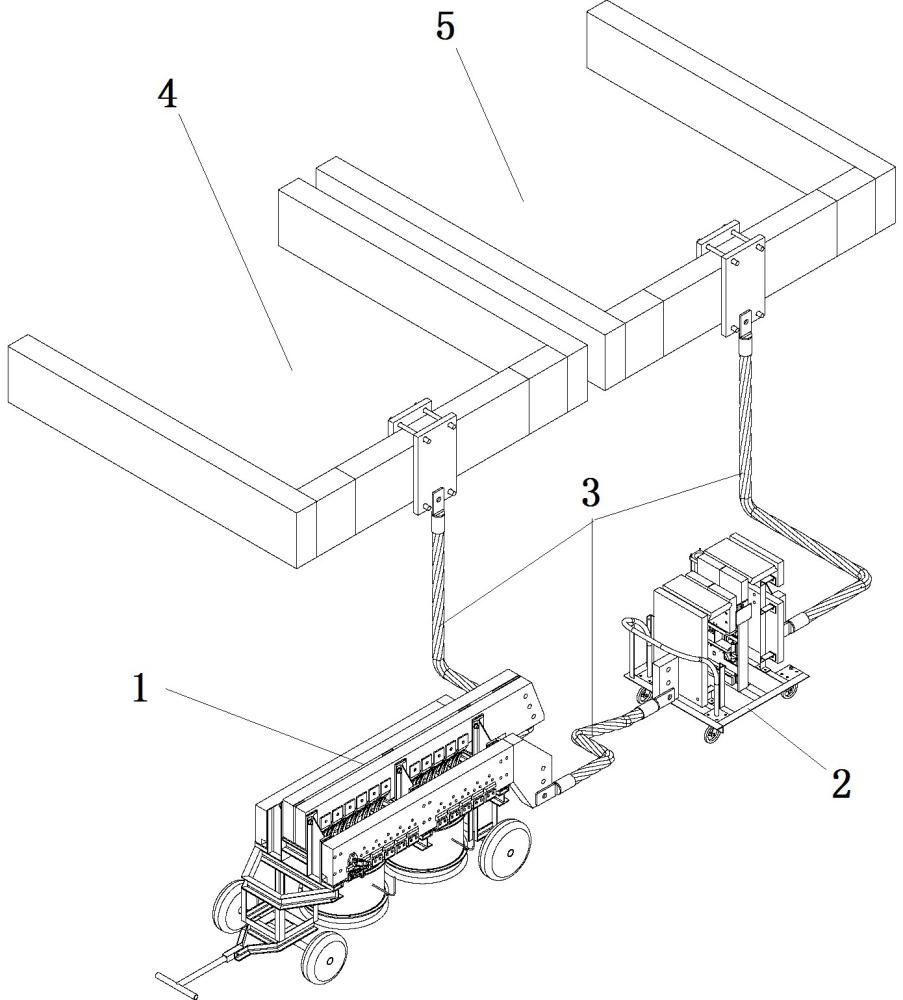

3、一種鋁電解槽用分流裝置，包括可移動的分流器調節單元、可移動的開關及保護單元和連接單元，可移動的分流器調節單元、可移動的開關及保護單元通過連接單元串聯，并通過連接單元連接至電解槽煙道端或出鋁端的母線進電點和出電點，使電解槽與分流裝置間形成并聯；

4、所述可移動的分流器調節單元包括可移動的鋼結構框架一，冷卻風扇及可調節電阻值的電路系統，冷卻風扇和可調節電阻值的電路系統固定于可移動的鋼結構框架一上，可調節電阻值的電路系統由多路并聯電阻組成；

5、所述開關及保護單元包括可移動的鋼結構框架二、電路開關系統和保護系統，電路開關系統和保護系統固定于可移動的鋼結構框架二上，電路開關系統可實現分流裝置的接通和斷開，保護系統可實現分流裝置過流時的斷開，形成保護。

6、作為優選，所述連接單元由銅線纜與接頭銅板組成。

7、作為優選，所述多路并聯電阻通過接觸開關實現任何一路并聯電阻的接入和斷開，通過電阻的接入數量實現不同程度的電流分流。

8、作為優選，所述冷卻風扇和可調節電阻值的電路系統與可移動的鋼結構框架一間絕緣設置。

9、作為優選，所述電路開關系統和保護系統與可移動的鋼結構框架二間絕緣設置。

10、作為優選，所述連接單元和電解槽煙道端或出鋁端的母線進電點和出電點采用螺栓連接或卡具壓接。

11、作為優選，所述冷卻風扇設置于可調節電阻值的電路系統下方，冷卻風扇的出口針對可調節電阻值的電路系統。

12、作為優選，所述可移動的鋼結構框架一和可移動的鋼結構框架二分別由鋼結構框架和底部轉動連接的滾輪組成。

13、本發明的有益效果是：本發明適用于電解系統生產過程中出現的病槽，解決了電解系統出現病槽時，在不降低系統電流的情況下，通過分流裝置來降低單臺槽的運行電流，減少病槽的熱量輸入和磁場擾動，使病槽的問題得到快速解決或者緩解，降低單槽及系統的安全風險，最大程度的減少經濟損失。

技術特征：

1.一種鋁電解槽用分流裝置，其特征是，所述分流裝置包括可移動的分流器調節單元、可移動的開關及保護單元和連接單元，可移動的分流器調節單元、可移動的開關及保護單元通過連接單元串聯，并通過連接單元連接至電解槽煙道端或出鋁端的母線進電點和出電點，使電解槽與分流裝置間形成并聯；

2.根據權利要求1所述的鋁電解槽用分流裝置，其特征是，所述連接單元由銅線纜與接頭銅板組成。

3.根據權利要求1所述的鋁電解槽用分流裝置，其特征是，所述多路并聯電阻通過接觸開關實現任何一路并聯電阻的接入和斷開，通過電阻的接入數量實現不同程度的電流分流。

4.根據權利要求1所述的鋁電解槽用分流裝置，其特征是，所述冷卻風扇和可調節電阻值的電路系統與可移動的鋼結構框架一間絕緣設置。

5.根據權利要求1所述的鋁電解槽用分流裝置，其特征是，所述電路開關系統和保護系統與可移動的鋼結構框架二間絕緣設置。

6.根據權利要求1所述的鋁電解槽用分流裝置，其特征是，所述連接單元和電解槽煙道端或出鋁端的母線進電點和出電點采用螺栓連接或卡具壓接。

7.根據權利要求1所述的鋁電解槽用分流裝置，其特征是，所述冷卻風扇設置于可調節電阻值的電路系統下方，冷卻風扇的出口針對可調節電阻值的電路系統。

8.根據權利要求1所述的鋁電解槽用分流裝置，其特征是，所述可移動的鋼結構框架一和可移動的鋼結構框架二分別由鋼結構框架和底部轉動連接的滾輪組成。

技術總結
本發明公開了一種鋁電解槽用分流裝置，包括可移動的分流器調節單元、可移動的開關及保護單元和連接單元，可移動的分流器調節單元、可移動的開關及保護單元通過連接單元串聯，并通過連接單元連接至電解槽煙道端或出鋁端的母線進電點和出電點，使電解槽與分流裝置間形成并聯。本發明適用于電解系統生產過程中出現的病槽，解決了電解系統出現病槽時，在不降低系統電流的情況下，通過分流裝置來降低單臺槽的運行電流，減少病槽的熱量輸入和磁場擾動，使病槽的問題得到快速解決或者緩解，降低單槽及系統的安全風險，最大程度的減少經濟損失。

技術研發人員：劉洋
受保護的技術使用者：賽姆特克熱能設備（重慶）有限公司
技術研發日：
技術公布日：2025/4/24
