本發明涉及油氣井測井，尤其涉及一種氣井注氣管柱漏點獲取方法、系統、設備及介質。

背景技術：

1、在油氣井的注采氣過程中，由于氣體的黏度小，擴散性強，當注采管柱存在漏點時，注入氣體必然從高壓的注入管柱滲漏至低壓的注采管柱與油層套管的環空區域內，導致環空帶壓(由多個環空管柱組成)。而注采井的環空帶壓會對井口設備和地面設施帶來巨大的安全隱患，尤其是對于儲氣庫井而言，一旦發生泄漏或失控，將造成無法挽回的經濟損失，并對于企業造成巨大的社會負面影響。

2、現有技術中，采用示蹤劑檢測查找漏點以及起出管柱查找漏點兩種方法，但是都存在明顯的不足，具體如下：示蹤劑檢測查找管柱漏點方法，對于不同的注氣氣體而言，示蹤劑類型難以確定且難以在帶有完井管柱的井筒內下入示蹤劑檢測儀器，很難確定具體的漏點位置。而起出管柱查找漏點方法，需要人工逐個位置進行檢查，漏點查找比較盲目，費時費力，查找困難。因此需要一種氣井注氣管柱漏點獲取方法，對泄漏位置進行獲取。

技術實現思路

1、本發明實施例通過提供一種氣井注氣管柱漏點獲取方法、系統、設備及介質，至少部分解決了現有技術中氣井管柱漏點位置無法定位的技術問題，實現了準確獲取漏點位置的技術效果。

2、第一方面，為解決上述技術問題，本發明的實施例提供了如下技術方案：

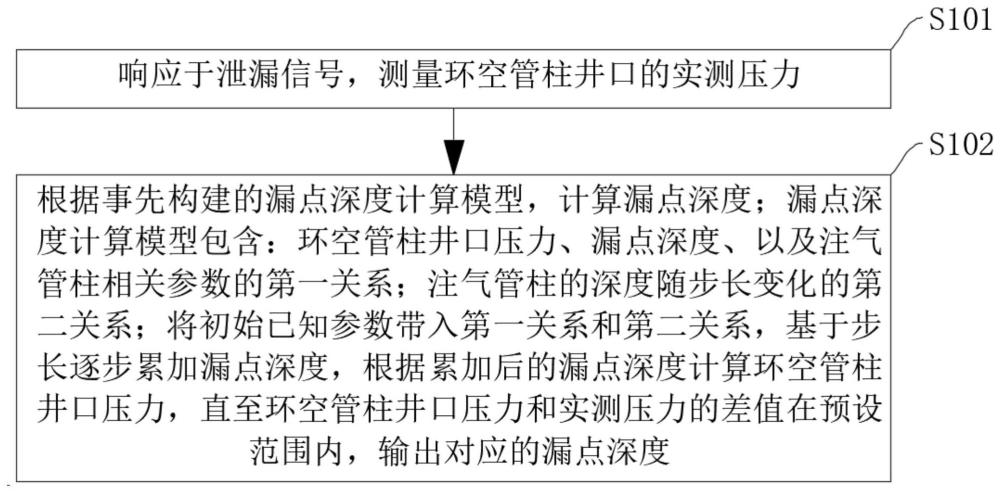

3、一種氣井注氣管柱漏點獲取方法，包括：

4、響應于泄漏信號，測量環空管柱井口的實測壓力；

5、根據事先構建的漏點深度計算模型，計算上述漏點深度；上述漏點深度計算模型包含：

6、上述環空管柱井口壓力、漏點深度、以及上述注氣管柱相關參數的第一關系；上述注氣管柱的深度隨步長變化的第二關系；

7、將初始已知參數帶入上述第一關系和上述第二關系，基于上述步長逐步累加漏點深度，根據累加后的漏點深度計算上述環空管柱井口壓力，直至上述環空管柱井口壓力和上述實測壓力的差值在預設范圍內，輸出對應的漏點深度。

8、可選的，上述根據累加后的漏點深度計算上述環空管柱井口壓力的步驟，具體包括：

9、獲取環空氣柱的第一深度；

10、當漏點位置在上述第一深度范圍內，上述環空管柱漏點位置的壓力等于環空氣柱內上述漏點位置的壓力。

11、可選的，上述根據累加后的漏點深度計算上述環空管柱井口壓力的步驟，具體還包括：

12、獲取環空液柱的第二深度；

13、當漏點位置在上述第二深度范圍內，上述環空管柱漏點位置的壓力，等于上述環空氣柱和環空液柱在上述漏點位置的壓力之和。

14、可選的，在上述輸出對應的漏點深度之后，上述方法還包括：

15、根據事先構建的漏點大小計算模型，計算上述漏點大小；上述漏點大小計算模型包含：

16、上述漏點處上述環空管柱的壓力、上述注氣管柱的壓力、漏氣量以及管柱尺寸的第三關系；

17、上述漏點處的漏點內徑、漏氣量、環空管柱壓力和注氣管柱壓力的第四關系；

18、上述第三關系和第四關系在代入上述漏點深度后，得到上述漏點的內徑。

19、可選的，計算上述漏點處上述環空管柱的壓力時，其特征在于，

20、當漏點位置在上述第一深度范圍內，上述環空管柱漏點位置的壓力等于環空氣柱內上述漏點位置的壓力。

21、當漏點位置在上述第二深度范圍內，上述環空管柱漏點位置的壓力，等于上述環空氣柱和環空液柱在上述漏點位置的壓力之和。

22、可選的，上述方法還包括：

23、當上述氣井為斜井時，

24、上述漏點的深度等于上述斜井在豎直方向上的投影深度。

25、可選的，在上述響應于泄漏信號之前，具體包括：

26、在環空氣柱內設置壓力檢測設備；

27、當上述檢測設備壓力值超過預設閾值時，觸發上述檢測設備的發送泄漏信號。

28、第二方面，提供一種氣井注氣管柱漏點獲取系統，包括：

29、計算模塊，用于根據事先構建的漏點深度計算模型，計算上述漏點深度；上述漏點深度計算模型包含：上述環空管柱井口壓力、漏點深度、以及上述注氣管柱相關參數的第一關系；上述注氣管柱的深度隨步長變化的第二關系；將初始已知參數帶入上述第一關系和上述第二關系，基于上述步長逐步累加漏點深度，根據累加后的漏點深度計算上述環空管柱井口壓力，直至上述環空管柱井口壓力和上述實測壓力的差值在預設范圍內，輸出對應的漏點深度。

30、第三方面，提供一種電子設備，包括：存儲器、處理器及存儲在上述存儲器上并可在上述處理器上運行的計算機程序，上述處理器執行上述計算機程序時實現如第一方面上述方法對應的步驟。

31、第四方面，提供一種計算機可讀存儲介質，其上存儲有計算機程序，該程序被處理器執行時實現如第一方面上述方法對應的步驟。

32、本發明實施例中提供的一個或多個技術方案，至少具有如下技術效果或優點：

33、本發明實施例中，漏點深度計算模型旨在將漏點對應的深度和環空管柱井口壓力進行關聯，從而計算出對應深度的環空管柱井口壓力。但關聯得到的公式，在計算中只能計算指定漏點深度對應的井口壓力。由此采用逐步累加的方式，按照步長進行迭代；并利用實際測量的井口壓力對計算結果進行判斷，從而確定漏點深度。由此實現對漏點位置的定位，在對管柱檢修的過程中，可以快速找到漏點，提高檢修效率。

技術特征：

1.一種氣井注氣管柱漏點獲取方法，其特征在于，所述方法包括：

2.如權利要求1所述的方法，其特征在于，所述根據累加后的漏點深度計算所述環空管柱井口壓力的步驟，具體包括：

3.如權利要求2任一項所述的方法，其特征在于，所述根據累加后的漏點深度計算所述環空管柱井口壓力的步驟，具體還包括：

4.如權利要求3所述的方法，其特征在于，在所述輸出對應的漏點深度之后，所述方法還包括：

5.如權利要求4所述的方法，計算所述漏點處所述環空管柱的壓力時，其特征在于，

6.如權利要求1～5任一權項所述的方法，其特征在于，所述方法還包括：

7.如權利要求1～5任一權項所述的方法，其特征在于，在所述響應于泄漏信號之前，具體包括：

8.一種氣井注氣管柱漏點獲取系統，其特征在于，所述系統包括：

9.一種電子設備，其特征在于，所述電子設備包括：存儲器、處理器及存儲在所述存儲器上并可在所述處理器上運行的計算機程序，所述處理器執行所述計算機程序時實現權利要求1～7中任一所述的方法步驟。

10.一種計算機可讀存儲介質，其上存儲有計算機程序，其特征在于，該程序被處理器執行時實現如權利要求1～7任一項所述方法對應的步驟。

技術總結
本發明公開了一種氣井注氣管柱漏點獲取方法、系統、設備及介質，其包括：響應于泄漏信號，測量環空管柱井口的實測壓力；根據事先構建的漏點深度計算模型，計算漏點深度；漏點深度計算模型包含：環空管柱井口壓力、漏點深度、以及注氣管柱相關參數的第一關系；注氣管柱的深度隨步長變化的第二關系；將初始已知參數帶入第一關系和第二關系，基于步長逐步累加漏點深度，根據累加后的漏點深度計算環空管柱井口壓力，直至環空管柱井口壓力和實測壓力的差值在預設范圍內，輸出對應的漏點深度。實現對漏點位置的定位，在對管柱檢修的過程中，可以快速找到漏點，提高檢修效率。

技術研發人員：朱靜,張繼平,楊清玲,馬占軍,岳鵬飛,王志剛,唐麗,周艷平,劉帥,黃麗,馮紫微,喬沐,黃智,周軼青,何寅
受保護的技術使用者：中國石油天然氣股份有限公司
技術研發日：
技術公布日：2025/4/28
