本技術涉及密封設備，更具體地，涉及一種插板門。

背景技術：

1、插板門作為截斷介質的主要設備，適用于煙氣脫硫系統或燃氣輪機組，廣泛應用于電力、冶金、化工、輕工、糧食等領域。插板門中的插板由于需要移動，會和框架部件之間存在間隙，間隙的存在會影響到密封的效果，導致密封不夠徹底。

技術實現思路

1、本實用新型的目的在于克服上述現有技術的不足，提供一種插板門。

2、為了實現上述目的，本實用新型采用如下技術方案：

3、本實用新型公開一種插板門，包括框架部件，框架部件中間位置設置有隔板，隔板將框架部件內部分隔成上開口和下開口，上開口的前后側均設置有腔體封板，框架部件、腔體封板和隔板圍成容納腔，隔板中間位置開設有缺口，缺口連通容納腔和下開口，框架部件內滑動設置有插板，插板能夠在容納腔和下開口之間移動，下開口的邊緣處設置有密封角缸和密封部件。

4、進一步地，框架部件包括底板，底板的兩端均連接有側板，側板上端安裝有蓋板。

5、進一步地，側板上部連接有連接法蘭，蓋板和連接法蘭之間設置有密封墊，連接法蘭、密封墊、蓋板之間通過固定螺栓相連接。

6、進一步地，側板位于容納腔內的部分的內側安裝有安裝板，安裝板內側轉動設置有導向輥。

7、進一步地，插板包括四個槽鋼，四個槽鋼依次首尾相連設置，四個槽鋼圍成的區域內設置有平板，平板的外周別與四個槽鋼的內側相連接。

8、進一步地，側板位于容納腔內的部分的內側轉動設置有擋輥，擋輥的直徑與槽鋼外側的槽寬度相適配。

9、進一步地，上下兩個槽鋼的外側設置有若干加強筋。

10、進一步地，隔板下端、底板上端、側板位于下開口部分的內側均連接有密封角缸，密封角缸的內側設置有密封部件。

11、進一步地，密封部件包括弧形密封片，弧形密封片的內部設置有固定件，弧形密封片的內側的截面呈半圓形，弧形密封片的內端能夠抵住槽鋼的外側面。

12、本實用新型的有益效果是：通過密封角缸和密封部件的設置，與插板相配合形成邊緣處的有效密封，使得插板能夠?qū)蚣懿考拈_口處的密封效果更好。

技術特征：

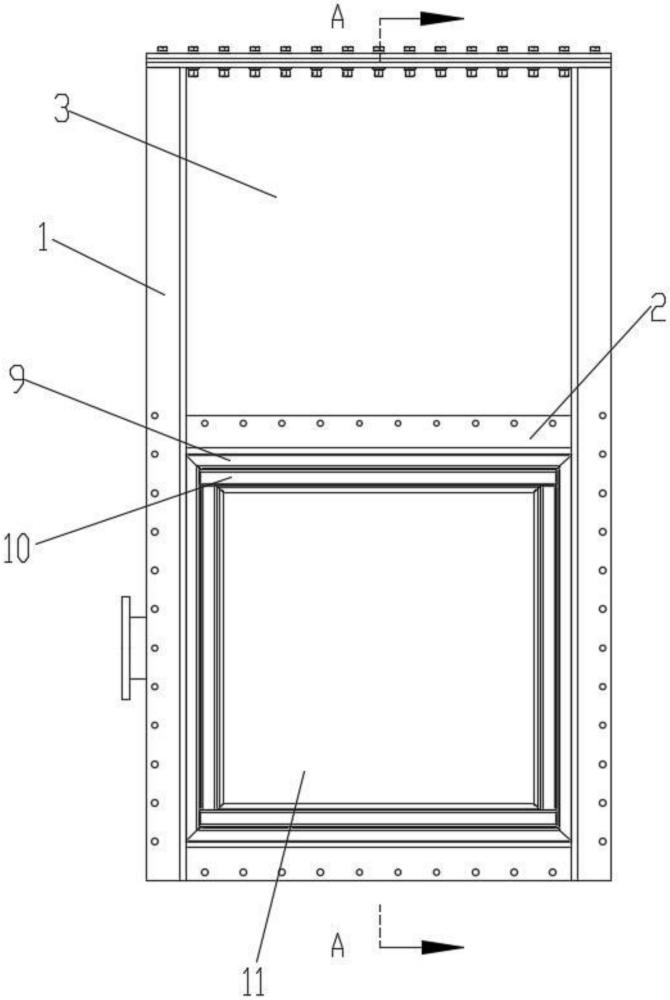

1.一種插板門，其特征在于，包括框架部件(1)，所述框架部件(1)中間位置設置有隔板(2)，所述隔板(2)將框架部件(1)內部分隔成上開口和下開口，所述上開口的前后側均設置有腔體封板(3)，所述框架部件(1)、腔體封板(3)和隔板(2)圍成容納腔(5)，所述隔板(2)中間位置開設有缺口(4)，所述缺口(4)連通容納腔(5)和下開口，所述框架部件(1)內滑動設置有插板(11)，所述插板(11)能夠在容納腔(5)和下開口之間移動，所述下開口的邊緣處設置有密封角缸(9)和密封部件(10)。

2.根據權利要求1所述一種插板門，其特征在于，所述框架部件(1)包括底板(12)，所述底板(12)的兩端均連接有側板(16)，所述側板(16)上端安裝有蓋板(19)。

3.根據權利要求2所述一種插板門，其特征在于，所述側板(16)上部連接有連接法蘭(17)，所述蓋板(19)和連接法蘭(17)之間設置有密封墊(18)，所述連接法蘭(17)、密封墊(18)、蓋板(19)之間通過固定螺栓(20)相連接。

4.根據權利要求2所述一種插板門，其特征在于，所述側板(16)位于容納腔(5)內的部分的內側安裝有安裝板(6)，所述安裝板(6)內側轉動設置有導向輥(7)。

5.根據權利要求4所述一種插板門，其特征在于，所述插板(11)包括四個槽鋼(13)，四個槽鋼(13)依次首尾相連設置，四個槽鋼(13)圍成的區域內設置有平板(14)，所述平板(14)的外周別與四個槽鋼(13)的內側相連接。

6.根據權利要求5所述一種插板門，其特征在于，所述側板(16)位于容納腔(5)內的部分的內側轉動設置有擋輥(8)，所述擋輥(8)的直徑與槽鋼(13)外側的槽寬度相適配。

7.根據權利要求5所述一種插板門，其特征在于，上下兩個所述槽鋼(13)的外側設置有若干加強筋(15)。

8.根據權利要求2所述一種插板門，其特征在于，所述隔板(2)下端、底板(12)上端、側板(16)位于下開口部分的內側均連接有密封角缸(9)，所述密封角缸(9)的內側設置有密封部件(10)。

9.根據權利要求8所述一種插板門，其特征在于，所述密封部件(10)包括弧形密封片(22)，所述弧形密封片(22)的內部設置有固定件(24)，所述弧形密封片(22)的內側的截面呈半圓形，所述弧形密封片(22)的內端能夠抵住槽鋼(13)的外側面。

技術總結
本技術公開一種插板門，包括框架部件，框架部件中間位置設置有隔板，隔板將框架部件內部分隔成上開口和下開口，上開口的前后側均設置有腔體封板，框架部件、腔體封板和隔板圍成容納腔，隔板中間位置開設有缺口，缺口連通容納腔和下開口，框架部件內滑動設置有插板。本技術通過插板的移動，能夠?qū)蚣懿考拈_口起到有效的密封。

技術研發人員：趙博,馬太余,沈張生,顧一飛,夏齊,徐益明,卜亞軍
受保護的技術使用者：浙江德拓智控裝備有限公司
技術研發日：20240626
技術公布日：2025/4/28
