本實用新型涉及鉆機裝置，尤其涉及一種鉆機轉盤驅動油缸安裝結構。

背景技術：

鉆機轉盤驅動油缸是固定在轉盤兩側的法蘭座上，用于驅動轉盤轉動的驅動部件，傳統的驅動油缸通過一側面固定在轉座上，并通過轉座轉動連接法蘭座，這種連接方式，當油缸受到左、右以及向法蘭外側的力時，這些力直接作用在轉座上，可能會將驅動油缸從轉座內拉脫，甚至有可能直接將轉座與法蘭座拉脫，影響轉盤正常運行。

技術實現要素：

本申請人針對以上缺點，進行了研究改進，提供一種鉆機轉盤驅動油缸安裝結構。

本實用新型所采用的技術方案如下：

一種鉆機轉盤驅動油缸安裝結構，所述驅動油缸固定在轉盤兩側的法蘭座上，所述驅動油缸安裝結構包括油缸固定座，所述油缸固定座一體連接在法蘭座上，油缸固定座中間設置連接座，連接座兩側設置支撐座，所述兩個支撐座上通過螺栓固定連接板，所述連接板位于連接座上方開設定位孔，所述定位孔外側設置一圈連接孔，所述連接孔可配合緊固螺栓連接上固定軸，所述上固定軸的軸頭穿在定位孔內，軸頭上套設有夾緊塊，所述連接座上開設定位凹槽，定位凹槽外側也開設一圈連接孔，所述連接孔也可配合緊固螺栓連接下固定軸，所述下固定軸上設置卡接定位凹槽的凸臺，所述下固定軸的軸頭上也套設夾緊塊，所述上、下固定軸的夾緊塊配合夾緊固定驅動油缸。

本實用新型的有益效果如下：所述鉆機轉盤驅動油缸安裝結構，前、后、左、右將驅動油缸固定住，驅動油缸安裝牢靠，保證驅動油缸不會脫離法蘭座，保證轉盤正常運行。

附圖說明

圖1為本實用新型提供的鉆機轉盤驅動油缸安裝結構的正視圖。

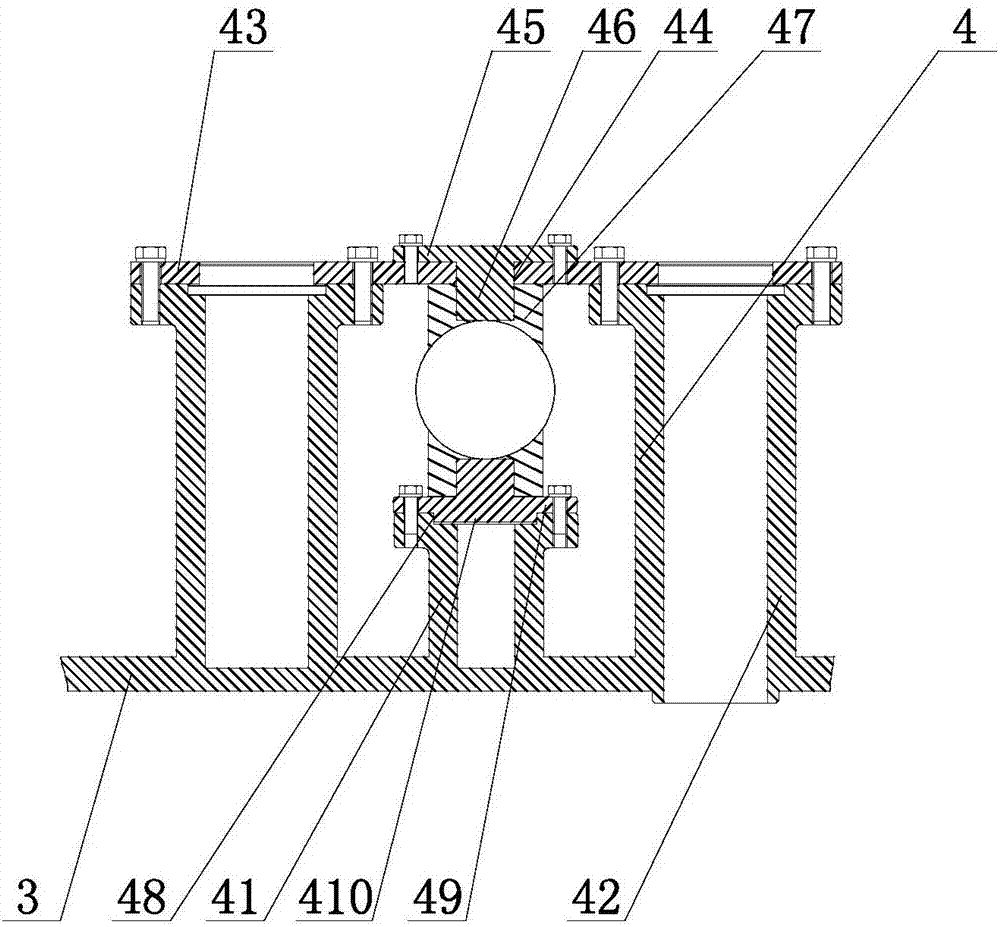

圖2為本實用新型提供的鉆機轉盤驅動油缸安裝結構的剖視圖。

圖中：1、驅動油缸；2、轉盤；3、法蘭座；4、固定座；41、連接座；42、支撐座；43、連接板；44、定位孔；45、上固定軸；46、軸頭；47、夾緊塊；48、定位凹槽；49、下固定軸；410、凸臺。

具體實施方式

下面結合附圖，說明本實用新型的具體實施方式。

如圖1、圖2所示，本實施例的鉆機轉盤驅動油缸安裝結構，驅動油缸1固定在轉盤2兩側的法蘭座3上，驅動油缸1安裝結構包括油缸固定座4，油缸固定座4一體連接在法蘭座3上，油缸固定座4中間設置連接座41，連接座41兩側設置支撐座42，兩個支撐座42上通過螺栓固定連接板43，連接板43位于連接座41上方開設定位孔44，定位孔44外側設置一圈連接孔，連接孔可配合緊固螺栓連接上固定軸45，上固定軸的軸頭46穿在定位孔44內，軸頭46上套設有夾緊塊47，連接座41上開設定位凹槽48，定位凹槽48外側也開設一圈連接孔，連接孔也可配合緊固螺栓連接下固定軸49，下固定軸49上設置卡接定位凹槽48的凸臺410，下固定軸49的軸頭46上也套設夾緊塊47，上、下固定軸45、49的夾緊塊47配合夾緊固定驅動油缸1。

所述鉆機轉盤驅動油缸安裝結構安裝時，先通過凸臺410配合定位凹槽48件下固定軸49定位連接到連接座41上，然后通過緊固螺栓將下固定軸49固定到連接座41上，再將夾緊塊47套設到下固定軸49的軸頭46上，然后通過螺栓將連接板43固定到兩側的支撐座42上，然后將上固定軸45的軸頭46穿到連接板43上的定位孔44內，將上固定軸45定位到連接板43上，在上固定軸45的軸頭46上也套設好夾緊塊47，然后將驅動油缸1穿在兩個夾緊塊47之間，最后通過緊固螺栓將上固定軸45固定到連接板43上，使兩個夾緊塊47夾緊固定驅動油缸1，即完成驅動油缸1安裝固定。

以上描述是對本實用新型的解釋，不是對實用新型的限定，本實用新型所限定的范圍參見權利要求，在不違背本實用新型的基本結構的情況下，本實用新型可以作任何形式的修改。
