本發明涉及一種石油鉆機轉盤配套軸承，具體涉及一種適用于15000m超深井石油鉆機轉盤用主軸承。

背景技術：

現有轉盤主軸承有采用兩套單列推力角接觸球軸承配對使用；也有采用一套雙向推力角接觸球軸承。但目前軸承外徑尺寸最大不超過1700mm，額定動靜載荷不能滿足15000m超深井石油鉆機轉盤載荷要求。國內外還未有15000m超深井石油鉆機轉盤用主軸承相關尺寸的報道。

技術實現要素：

本發明的目的是為克服現有技術中存在的缺點，公開一種能滿足15000m超深井石油鉆機轉盤用主軸承，其外形尺寸最小，主機尺寸也最小。

石油鉆井轉盤工作原理為鉆具鉆井工作時，有朝下方向的軸向重載荷；當鉆具退出時，有反方向較輕的軸向載荷。要滿足15000m石油鉆井轉盤載荷要求，軸承必須有兩列，上列承受向下重載軸向力，下列承受較輕反方向軸向力。本發明采用雙列推力角接觸球軸承，兩列球共用座圈，可減小主機軸向尺寸，節省軸向安裝空間。

本發明的技術方案是：

超深井石油鉆機轉盤用主軸承，包括第一軸圈、第一保持架、第一鋼球、座圈、第二保持架、第二鋼球、第二軸圈，所述第一保持架的兜孔為橢圓形，是由兩個相同直徑的半圓形中間夾一個矩形構成的；所述第二保持架兜孔為圓形，所述第一鋼球直徑大于第二鋼球直徑，所述第一保持架兜孔中心線與軸承回轉中心線夾角β為15°。

所述座圈外徑為1950mm。

所述第一軸圈外徑1858mm，內徑1680mm。

所述第二軸圈外徑1820mm，內徑1676mm。

所述第二保持架兜孔中心線與軸承回轉中心線平行。

所述第一保持架兜孔半圓的直徑比第一鋼球直徑大0.6mm。

所述第一鋼球直徑為79.375-85.725mm。

所述第二鋼球直徑為55-60.325mm。

所述座圈與保持架二者的接觸面上，在座圈接觸面或者保持架接觸面上開設圓弧槽或方槽。

因軸承受雙向推力載荷作用，鉆具工作時，大球受重載軸向力，小球不受力；當鉆具退出時，大球不受力，小球受反方向輕載荷。刀具退出時，無論受力還是轉速都較低，第二保持架兜孔按圓形設計即可，第二保持架兜孔中心線與軸承回轉中心線平行。

第一保持架兜孔中心線與軸承回轉中心線夾角β為15°。第一保持架兜孔中心線與軸承回轉中心線夾角是根據第一鋼球自轉和公轉速度，按照速度矢量合成來確定。

本發明的超深井石油鉆機轉盤用主軸承，第一鋼球與第二鋼球共用一個座圈，軸承外形尺寸外徑最大1950mm。單列軸承高度約為170mm，本發明采用雙列推力角接觸球軸承，兩列球共用座圈，裝配高度僅273mm，達到了滿足15000m超深井石油鉆機轉盤的載荷要求，同時軸承外形尺寸最小。

本發明的第一保持架兜孔設計成橢圓形，第一保持架兜孔半圓的直徑比鋼球直徑大0.6mm，更接近于鋼球直徑，這樣球和兜孔內表面的接觸區域增大，從而減少了兜孔接觸應力和磨損，還減少了兜孔徑向間隙過大而產生保持架擺動；橢圓兜孔可使?jié)櫥湍艽罅客ㄟ^，從而使軸承及保持架得到有效冷卻，有效降低軸承噪音。保持架與座圈接觸面二者之一開設圓弧槽或者方槽，這種設置一是減少與座圈端面的接觸面積，二是飛濺上來的油有少許儲存在槽里潤滑接觸面，達到降低摩擦，降低噪音的目的。

附圖說明

圖1為本發明的超深井石油鉆機轉盤用主軸承結構示意圖。

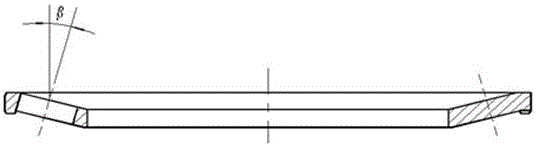

圖2為本發明第一保持架兜孔中心線與軸承回轉中心線夾角β示意圖。

圖3為本發明第一保持架兜孔結構圖。

圖中，各編號代表的意義如下：

1-座圈；2-第一軸圈；3-第二軸圈；4-第一鋼球；5-第一保持架；6-第二鋼球；7-第二保持架。

具體實施方式

結合附圖1對本發明的技術方案進行說明。

超深井石油鉆機轉盤用主軸承，包括第一軸圈2、第一保持架5、第一鋼球4、座圈1、第二保持架7、第二鋼球6、第二軸圈3，所述第一保持架5的兜孔為橢圓形，第一保持架5兜孔是由兩個相同直徑的半圓形中間夾一個矩形構成的橢圓形。所述第二保持架7的兜孔為圓形，所述第一鋼球4直徑大于第二鋼球6直徑，所述第一保持架5兜孔中心線與軸承回轉中心線夾角β為15°。所述第二保持架7兜孔中心線與軸承回轉中心線平行。

第一保持架5兜孔半圓的直徑比第一鋼球4直徑大0.6mm。

鋼球尺寸按照國標，可以選擇第一鋼球直徑為79.375-85.725mm、第二鋼球直徑為55-60.325mm。

本發明的超深井石油鉆機轉盤用主軸承尺寸最大的是座圈，其外徑為1950mm。

第一軸圈2外徑1858mm，內徑1680mm，第二軸圈3外徑1820mm，內徑1676mm。

在座圈與保持架二者的接觸面上，在座圈接觸面或者保持架接觸面上開設圓弧槽或方槽。

本發明的軸承外形尺寸小，裝配高度小，而且達到了15000m超深井石油鉆機轉盤用主軸承技術要求，還具有摩擦小、噪音低的特點。
