本發明涉及冷卻水回收，具體涉及一種凝結水泵機械密封冷卻水回收裝置。

背景技術：

1、凝結水泵主要用于將凝汽器內的凝結水輸送到除氧器進行進一步加熱除氧。凝結水泵機械密封冷卻水由于凝結泵的設計原因及真空嚴密性要求，機械密封冷卻水在腔體內冷卻后有一定量的外溢，以確保真空嚴密，溢流的冷卻水采用直接外排到凝結水泵泵坑后緩慢流至負米排污泵坑，造成凝泵泵坑常年積水潮濕、設備外殼腐蝕嚴重，水資源浪費等問題。

技術實現思路

1、本發明旨在至少在一定程度上解決相關技術中的技術問題之一。

2、為此，本發明的實施例提出一種凝結水泵機械密封冷卻水回收裝置，結構簡單，安裝方便，既能夠回收凝結水泵的溢出的冷卻水，減少水資源的浪費，減少泵坑積水及設備腐蝕問題，又能保證凝結水泵的真空度。

3、根據本發明實施例的凝結水泵機械密封冷卻水回收裝置，包括水箱、水泵和水封組件，所述水箱設有引流管和出水管，所述引流管用于連通凝結水泵的腔體，所述出水管位于所述水箱在預設方向上的一端，所述水泵設在所述出水管上，所述水封組件具有進水口和出水口，所述進水口與所述出水管連通。

4、本發明實施例的凝結水泵機械密封冷卻水回收裝置，實現了凝結水泵溢出的冷卻水的回收，避免水資源的浪費，也能夠減少發電廠對除鹽水的投入成本，減少了泵坑積水及設備腐蝕等問題發生，同時，水封組件具有較好的保真空和密封效果，能夠避免從引流管至水封裝置的冷卻水流動路徑中滲入空氣，保證凝結水泵在未使用狀態下的真空度。

5、在一些實施例中，所述水箱在所述預設方向上的另一端設有溢流管。

6、在一些實施例中，所述的凝結水泵機械密封冷卻水回收裝置進一步包括排水閥，所述水箱在所述預設方向上的所述一端設有排水管，所述排水管上設有所述排水閥。

7、在一些實施例中，所述的凝結水泵機械密封冷卻水回收裝置進一步包括液位計開關，所述液位計開關設在所述水箱上，所述液位計開關用于監測所述水箱內的液位，所述液位計開關與所述水泵電連接以控制水泵的啟停。

8、在一些實施例中，所述的凝結水泵機械密封冷卻水回收裝置進一步包括電導率表，所述電導率表設在所述水箱上，所述電導率表的檢測端伸入所述水箱以檢測所述水箱內的水的電導率。

9、在一些實施例中，所述的凝結水泵機械密封冷卻水回收裝置進一步包括ph表，所述ph表設在所述水箱上，所述ph表的檢測端伸入所述水箱以檢測所述水箱內的水的ph值。

10、在一些實施例中，所述水箱在所述預設方向上的另一端設有人孔，所述水箱在所述人孔處設有人孔門。

11、在一些實施例中，所述水封組件包括連接管、首端水封管件和末端水封管件，所述首端水封管件的進口形成所述水封組件的進水口，所述首端水封管件通過所述連接管與所述末端水封管件連通，所述末端水封管件的出口形成所述水封組件的出水口。

12、在一些實施例中，所述連接管包括第一連通部和第二連通部，所述第一連通部和所述第二連通部間隔開，所述水封組件包括第一中間水封管件和第二中間水封管件，所述首端水封管件的出口與所述第一中間水封管件的進口通過所述第一連通部連通，所述第一中間水封管件的出口與所述第二中間水封管件的進口連通，所述第二中間水封管件與所述末端水封管件通過第二連通部連通。

技術特征：

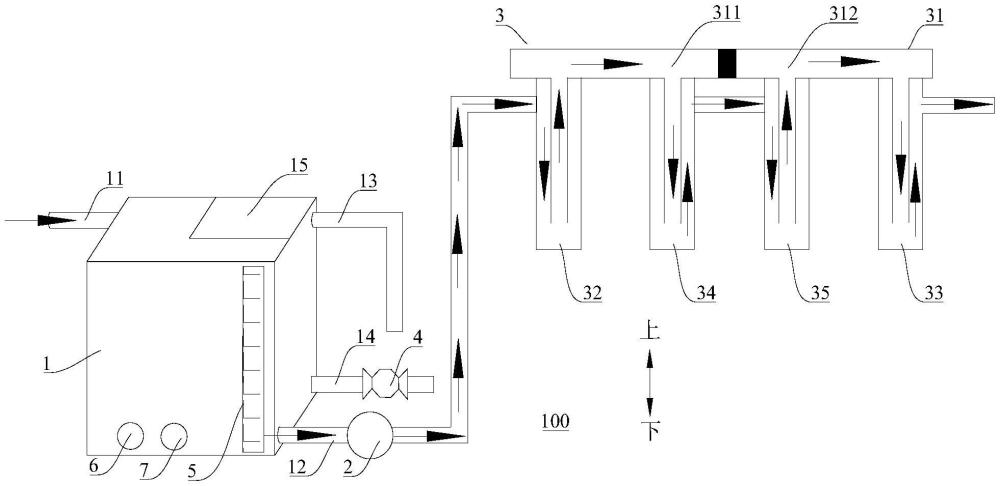

1.一種凝結水泵機械密封冷卻水回收裝置(100)，其特征在于，包括水箱(1)、水泵(2)和水封組件(3)，所述水箱(1)設有引流管(11)和出水管(12)，所述引流管(11)用于連通凝結水泵的腔體，所述出水管(12)位于所述水箱(1)在預設方向上的一端，所述水泵(2)設在所述出水管(12)上，所述水封組件(3)具有進水口和出水口，所述進水口與所述出水管(12)連通。

2.根據權利要求1所述的凝結水泵機械密封冷卻水回收裝置(100)，其特征在于，所述水箱(1)在所述預設方向上的另一端設有溢流管(13)。

3.根據權利要求1所述的凝結水泵機械密封冷卻水回收裝置(100)，其特征在于，進一步包括排水閥(4)，所述水箱(1)在所述預設方向上的所述一端設有排水管(14)，所述排水管(14)上設有所述排水閥(4)。

4.根據權利要求1所述的凝結水泵機械密封冷卻水回收裝置(100)，其特征在于，進一步包括液位計開關(5)，所述液位計開關(5)設在所述水箱(1)上，所述液位計開關(5)用于監測所述水箱(1)內的液位，所述液位計開關(5)與所述水泵(2)電連接以控制所述水泵(2)的啟停。

5.根據權利要求1所述的凝結水泵機械密封冷卻水回收裝置(100)，其特征在于，進一步包括電導率表(6)，所述電導率表(6)設在所述水箱(1)上，所述電導率表(6)的檢測端伸入所述水箱(1)以檢測所述水箱(1)內的水的電導率。

6.根據權利要求1所述的凝結水泵機械密封冷卻水回收裝置(100)，其特征在于，進一步包括ph表(7)，所述ph表(7)設在所述水箱(1)上，所述ph表(7)的檢測端伸入所述水箱(1)以檢測所述水箱(1)內的水的ph值。

7.根據權利要求1所述的凝結水泵機械密封冷卻水回收裝置(100)，其特征在于，所述水箱(1)在所述預設方向上的另一端設有人孔，所述水箱(1)在所述人孔處設有人孔門(15)。

8.根據權利要求1所述的凝結水泵機械密封冷卻水回收裝置(100)，其特征在于，所述水封組件(3)包括連接管(31)、首端水封管件(32)和末端水封管件(33)，所述首端水封管件(32)的進口形成所述水封組件(3)的進水口，所述首端水封管件(32)通過所述連接管(31)與所述末端水封管件(33)連通，所述末端水封管件(33)的出口形成所述水封組件(3)的出水口。

9.根據權利要求8所述的凝結水泵機械密封冷卻水回收裝置(100)，其特征在于，所述連接管(31)包括第一連通部(311)和第二連通部(312)，所述第一連通部(311)和所述第二連通部(312)間隔開，所述水封組件(3)進一步包括第一中間水封管件(34)和第二中間水封管件(35)，所述首端水封管件(32)的出口與所述第一中間水封管件(34)的進口通過所述第一連通部(311)連通，所述第一中間水封管件(34)的出口與所述第二中間水封管件(35)的進口連通，所述第二中間水封管件(35)與所述末端水封管件(33)通過第二連通部(312)連通。

技術總結
本發明涉及一種凝結水泵機械密封冷卻水回收裝置，包括水箱、水泵和水封組件，所述水箱設有引流管和出水管，所述引流管用于連通凝結水泵的腔體，所述出水管位于所述水箱在預設方向上的一端，所述水泵設在所述出水管上，所述水封組件具有進水口和出水口，所述進水口與所述出水管連通。本發明的凝結水泵機械密封冷卻水回收裝置，實現了凝結水泵溢出的冷卻水的回收，避免水資源的浪費，也能夠減少發電廠對除鹽水的投入成本，減少了泵坑積水及設備腐蝕等問題發生，同時，水封組件具有較好的保真空和密封效果，能夠避免從引流管至水封裝置的冷卻水流動路徑中滲入空氣，保證凝結水泵在未使用狀態下的真空度。

技術研發人員：魯曉帥,劉桂英,張權,王文圓,宋明非,于凱,劉雨亭,劉猛,李翔,劉校宏
受保護的技術使用者：內蒙古上都第二發電有限責任公司
技術研發日：
技術公布日：2025/3/20
