本技術涉及空壓機，更具體地說，它涉及一種螺桿空壓機用清潔裝置。

背景技術：

1、螺桿空壓機采用預成套配置螺桿式空氣壓縮機只需單一的電源連接及壓縮空氣連接，并內置冷卻系統，令安裝工作大為簡化。螺桿式空氣壓縮機以其高效能、高效率、免維護、高度可靠等優點始終如一的為各行各業提供優質的壓縮空氣。

2、例如授權公告號cn219974802u公開的一種螺桿空壓機，通過設置散熱機構和清掃機構，在電機一工作時，不僅可以帶動風扇加快保護箱的箱腔內的空氣流動，并有利于對螺桿空壓機進行散熱，而且還可以通過皮帶輪一和皮帶輪二的皮帶相連接，使雙向絲桿進行轉動，即可帶動移動塊沿著雙向絲桿的桿體進行上下移動，并且驅動清掃板對過濾板的右表面進行上下往復運動清掃，有利于防止過濾板的透風孔發生堵塞。

3、上述方案是通過清掃板對過濾板進行清潔，避免透風孔堵塞，但是在實際應用中，清潔板在移動過程中，會對過濾板上的灰塵造成擠壓，一部分的灰塵受力被清潔板推動到過濾板下房管，另一部分的灰塵受到壓力，會被擠進透風孔內，造成透風孔堵塞。

技術實現思路

1、針對現有技術存在的不足，本實用新型的目的在于提供一種對過濾板清潔效果更好，防止透風孔堵塞的螺桿空壓機用清潔裝置。

2、為實現上述目的，本實用新型提供了如下技術方案：

3、一種螺桿空壓機用清潔裝置，包括進氣箱，進氣箱置于螺桿空壓機上，進氣箱內設有過濾板，過濾板上等距開設有若干過濾孔，所述進氣箱內對應過濾板設有移動組件，

4、移動組件具有兩組，且兩組移動組件關于進氣箱中心線對稱設置，兩組清潔組件之間設有清潔板，便于清潔板在豎直方向上做往復運動，

5、清潔板包括電動推桿、板體和與板體一端面連接的清潔齒，板體另一端面與電動推桿輸出端連接，電動推桿另一端與移動組件連接，

6、清潔齒用于伸入過濾孔內，清潔齒下方設有紅外感應器，紅外感應器與電動推桿電性連接，過濾板上設有若干供紅外感應器感應的觸點。

7、本實用新型進一步設置為：所述清潔齒包括主體和吸附頭，吸附頭采用硅膠材質制成，吸附頭截面呈梯形，吸附頭一端開設有凹槽，凹槽內粘連有第一磁性片，主體端面設有第二磁性片，第一磁性片與第二磁性片相互磁吸。

8、本實用新型進一步設置為：所述移動組件包括滾珠絲桿、固定座和步進電機，步進電機置于進氣箱下內壁，固定座對應步進電機置于進氣箱上內壁，滾珠絲桿置于步進電機與固定座之間，滾珠絲桿上套有滑座，滑座與電動推桿連接。

9、本實用新型進一步設置為：所述進氣箱內壁上端面和內壁下端面均開設有供固定座和步進電機放置的放置槽，通過螺釘將固定座及步進電機固定在相應的放置槽內。

10、本實用新型進一步設置為：所述步進電機與電動推桿電性連接，進氣箱上設有控制器，步進電機、電動推桿和紅外感應器均與控制器電性連接。

11、對比現有技術的不足，本實用新型的有益效果為：

12、通過在清潔板上增加清潔齒，在電動推桿的作用下，清潔齒可以伸進過濾孔內對過濾孔內進行清理，進一步的，清潔齒上還設有吸附頭，可以對過濾孔內的灰塵進行吸附，更進一步的，吸附頭與清潔齒的主體通過磁吸連接，可以對臟污的吸附頭進行快捷的更換，此清潔板對過濾板的清潔效果更好。

技術特征：

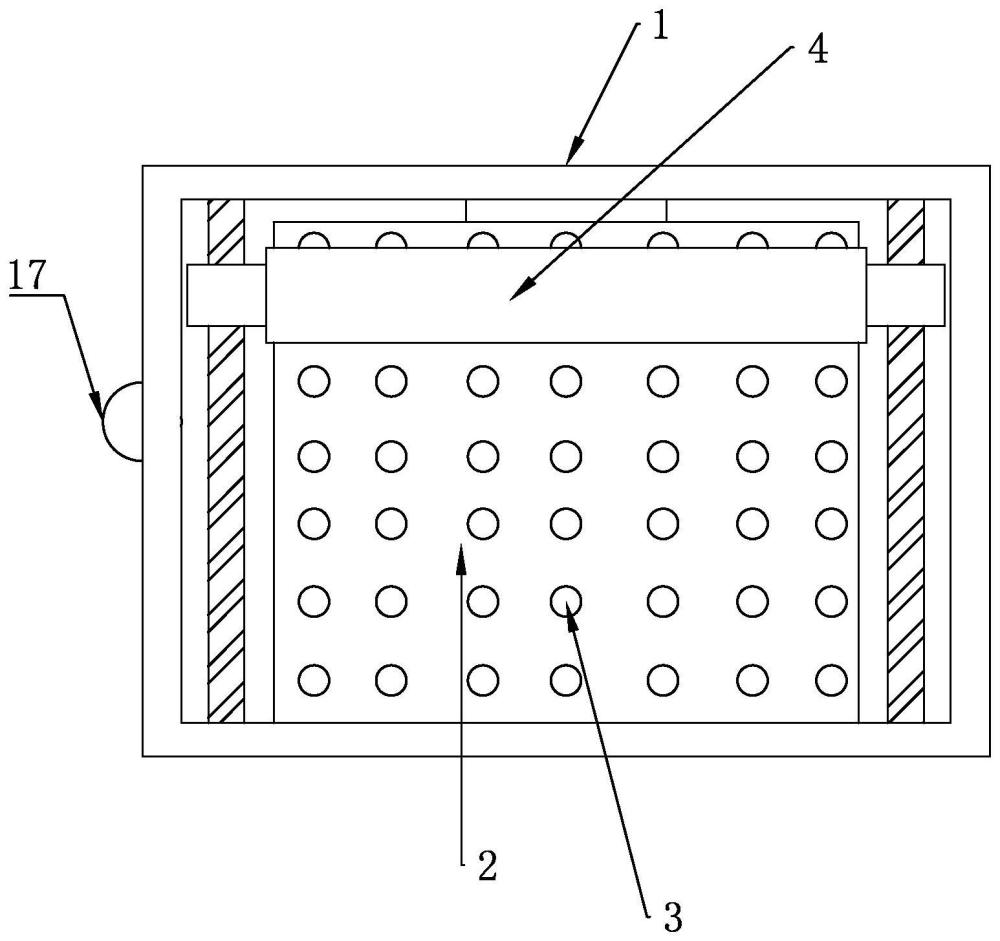

1.一種螺桿空壓機用清潔裝置，包括進氣箱（1），進氣箱（1）置于螺桿空壓機上，進氣箱（1）內設有過濾板（2），過濾板（2）上等距開設有若干過濾孔（3），其特征在于：所述進氣箱（1）內對應過濾板（2）設有移動組件，

2.根據權利要求1所述的一種螺桿空壓機用清潔裝置，其特征在于：所述清潔齒（7）包括主體（9）和吸附頭（10），吸附頭（10）采用硅膠材質制成，吸附頭（10）截面呈梯形，吸附頭（10）一端開設有凹槽，凹槽內粘連有第一磁性片（11），主體（9）端面設有第二磁性片（12），第一磁性片（11）與第二磁性片（12）相互磁吸。

3.根據權利要求2所述的一種螺桿空壓機用清潔裝置，其特征在于：所述移動組件包括滾珠絲桿（13）、固定座（14）和步進電機（15），步進電機（15）置于進氣箱（1）下內壁，固定座（14）對應步進電機（15）置于進氣箱（1）上內壁，滾珠絲桿（13）置于步進電機（15）與固定座（14）之間，滾珠絲桿（13）上套有滑座（16），滑座（16）與電動推桿（5）連接。

4.根據權利要求3所述的一種螺桿空壓機用清潔裝置，其特征在于：所述進氣箱（1）內壁上端面和內壁下端面均開設有供固定座（14）和步進電機（15）放置的放置槽，通過螺釘將固定座（14）及步進電機（15）固定在相應的放置槽內。

5.根據權利要求4所述的一種螺桿空壓機用清潔裝置，其特征在于：所述步進電機（15）與電動推桿（5）電性連接，進氣箱（1）上設有控制器（17），步進電機（15）、電動推桿（5）和紅外感應器（8）均與控制器（17）電性連接。

技術總結
本技術屬于空壓機技術領域，它涉及一種螺桿空壓機用清潔裝置，包括進氣箱，進氣箱置于螺桿空壓機上，進氣箱內設有過濾板，過濾板上等距開設有若干過濾孔，進氣箱內對應過濾板設有移動組件，移動組件具有兩組，兩組清潔組件之間設有清潔板，清潔板包括電動推桿、板體和與板體一端面連接的清潔齒，板體下端面設有刮板，板體另一端面與電動推桿輸出端連接，電動推桿另一端與移動組件連接，清潔齒用于伸入過濾孔內，清潔齒下方設有紅外感應器，紅外感應器與電動推桿電性連接，過濾板上設有若干供紅外感應器感應的觸點；與現有技術相比，本技術對過濾板的清潔效果更好。

技術研發人員：錢強
受保護的技術使用者：浙江富華電子股份有限公司
技術研發日：20240412
技術公布日：2025/3/20
