本發明涉及節能環保，更具體地，涉及一種水錘泵系統。

背景技術：

1、水錘泵體包括泄水閥、輸水閥、壓力罐和主體管路等部件，泄水閥和輸水閥均為止回閥，主體管路具有進水口、第一接口和第二接口，壓力罐具有第三接口和揚水口，泄水閥安裝在第一接口，輸水閥連接第二接口和第三接口。第二接口的口壁具有進氣口。

2、水錘泵體是一種自動抽水機械，利用流水的動力，在兩個止回閥（兩個止回閥即泄水閥和輸水閥）的機械作用下產生水錘效應，將水由低處提升到高處。水錘泵體不消耗煤炭、石油和電能等能源，經濟實用，具有良好的生態環境效益。具體工作工程包括：

3、初始狀態，泄水閥在其閥瓣組件重力的作用下處于開啟狀態，輸水閥在其閥瓣組件重力的作用下處于關閉狀態。在水位差的作用下，上池的水由動力水管自進水口供入主體管路，并通過泄水閥進行外泄而落入尾水池。當動力水管內的水流加速到流速超過某一臨界值，使得動力水管內的水流的推力大于泄水閥的閥瓣組件的重力時，動力水管內的水流的推力推動泄水閥的閥瓣組件動作而將泄水閥關閉。由于泄水閥突然關閉，主體管路的內部發生劇烈的水錘效應而壓力迅速增大，使得輸水閥的閥瓣組件動作而將輸水閥打開，主體管路內的水經過輸水閥涌入壓力罐。此時，壓力罐內的空氣被壓縮而壓力增大，主體管路內的水減少而壓力降低，使得輸水閥的閥瓣組件復位而將輸水閥再次關閉，泄水閥的閥瓣組件復位而將泄水閥再次開啟，水錘泵體進入下一個工作周期。如此循環，實現揚水口連續出水。

4、其中，前一周期中主體管路內的水進入壓力罐，主體管路內第二接口處形成負壓，則外界空氣自進氣口被吸入主體管路內、并在下一周期中隨主體管路內的水一起涌入壓力罐，補充壓力罐中被壓力罐中的水溶解并排出的空氣。

5、現有的水錘泵均僅具有揚水功能，功能比較單一。

技術實現思路

1、本發明實施例提供了一種水錘泵系統，包括：水錘泵體，包括主體管路、泄水閥、輸水閥和壓力罐，所述主體管路包括相連通的主體管和第三支管，所述主體管具有進水口、第一接口和第二接口，所述第三支管具有第三接口和第四接口，所述泄水閥設于所述第一接口，所述壓力罐和所述輸水閥設于所述第二接口；第一單向閥，設于所述第三接口、并設置成自外界向所述第三支管的內部的方向?qū)?；氣壓?qū)動裝置和第二單向閥，所述氣壓驅動裝置通過所述第二單向閥與所述第四接口相連通，所述第二單向閥設置成自所述第三支管的內部向所述氣壓驅動裝置的方向?qū)ǎ?/p>

2、基于所述泄水閥關斷，則所述第三支管內部的液面上升，所述第一單向閥截止，所述第二單向閥導通而自所述第三支管的內部向所述氣壓驅動裝置進行供氣；

3、基于所述泄水閥開啟，則所述第三支管內部的液面下降，所述第一單向閥導通而自外界向所述第三支管的內部進行補氣，所述第二單向閥截止。

4、在一些示例性實施例中，所述水錘泵系統還包括：氣罐，所述第二單向閥通過所述氣罐與所述氣壓驅動裝置相連通。

5、在一些示例性實施例中，所述水錘泵系統還包括：第二活塞，設于所述第三支管內，所述第三接口和所述第四接口均位于所述第二活塞的上方。

6、在一些示例性實施例中，所述氣壓驅動裝置包括氣動泵。

7、在一些示例性實施例中，所述氣動泵包括氣動隔膜泵和氣動柱塞泵中的至少之一。

8、在一些示例性實施例中，所述氣壓驅動裝置包括：氣動馬達，與所述第二單向閥相連通；和液泵，與所述氣動馬達傳動連接，所述氣動馬達設置成帶動所述液泵運行。

9、在一些示例性實施例中，所述氣動馬達包括活塞式馬達、葉片式馬達、齒輪式馬達和渦輪式馬達中的至少之一。

10、在一些示例性實施例中，所述氣壓驅動裝置包括：安裝座；氣缸，包括缸筒、活塞組件和復位彈簧，所述缸筒設于所述安裝座，所述活塞組件設于所述缸筒，所述復位彈簧設置成驅動所述活塞組件復位；伸縮機構，位于所述氣缸的一側，并包括安裝筒和連接桿，所述安裝筒設于所述安裝座，并設有第一氣口、第二氣口和第三氣口，所述第一氣口和所述第二氣口在所述安裝筒的周向?qū)?yīng)設置，所述第二氣口和所述第三氣口在所述安裝筒的軸向?qū)?yīng)設置，所述連接桿設有第一連通結構和第二連通結構，所述第一連通結構和所述第二連通結構在所述連接桿的軸向依次設置，所述連接桿自所述安裝筒的端部可往復移動地密封穿設于所述安裝筒內，所述第一連通結構和所述第二連通結構均位于所述安裝筒內，所述第一氣口與所述第二單向閥相連通，所述第二氣口與所述缸筒的內部相連通；傳動件，同所述活塞組件、所述連接桿和所述安裝座均鉸接連接；傳動轉換裝置和轉動傳動裝置，所述活塞組件、所述傳動轉換裝置和所述轉動傳動裝置依次傳動連接，所述傳動轉換裝置設置成將所述活塞組件的往復直線移動轉換為所述轉動傳動裝置的單向轉動；

11、基于所述第一連通結構連通所述第一氣口和所述第二氣口，則所述連接桿截止所述第二氣口和所述第三氣口，自所述第二單向閥供應的壓力氣體驅動所述活塞組件動作，所述活塞組件帶動所述傳動件動作，所述傳動件帶動所述連接桿動作；

12、基于所述第二連通結構連通所述第二氣口和所述第三氣口，則所述連接桿截止所述第一氣口和所述第二氣口，所述復位彈簧驅動所述活塞組件復位，所述活塞組件帶動所述傳動件復位，所述傳動件帶動所述連接桿復位，自所述第二單向閥供入所述氣缸內的壓力氣體自所述第三氣口排出。

13、在一些示例性實施例中，所述活塞組件包括相連接的活塞和活塞桿，所述復位彈簧位于所述氣缸的無桿腔，所述第二氣口與所述無桿腔相連通，所述傳動件和所述活塞桿以及所述傳動件和所述連接桿均通過鉸接軸和長條孔的鉸接結構進行鉸接連接，所述傳動件和所述安裝座通過鉸接軸和圓孔的鉸接結構進行鉸接連接。

14、在一些示例性實施例中，所述第一連通結構為環形槽，所述第二連通結構為缺口槽，所述缺口槽位于所述環形槽的遠離所述傳動件的一側，所述連接桿和所述活塞桿均位于所述安裝座的上側。

15、在一些示例性實施例中，所述傳動轉換裝置包括基座、偏心輪和驅動桿，所述偏心輪的旋轉軸可轉動地安裝在所述基座上，所述驅動桿的一端與所述活塞組件鉸接連接、另一端與所述偏心輪的偏心軸鉸接連接；所述轉動傳動裝置包括慣性輪和輸出輪，所述慣性輪和所述輸出輪均固定在所述偏心輪的旋轉軸上。

16、在一些示例性實施例中，所述水錘泵系統還包括：液泵，與所述轉動傳動裝置傳動連接，所述轉動傳動裝置設置成帶動所述液泵運行。

17、在一些示例性實施例中，所述水錘泵系統還包括：發電機，與所述轉動傳動裝置傳動連接，所述轉動傳動裝置設置成帶動所述發電機運行；驅動電機，與所述發電機電連接，所述發電機設置成驅動所述驅動電機運行；和液泵，與所述驅動電機傳動連接，所述驅動電機設置成帶動所述液泵運行。

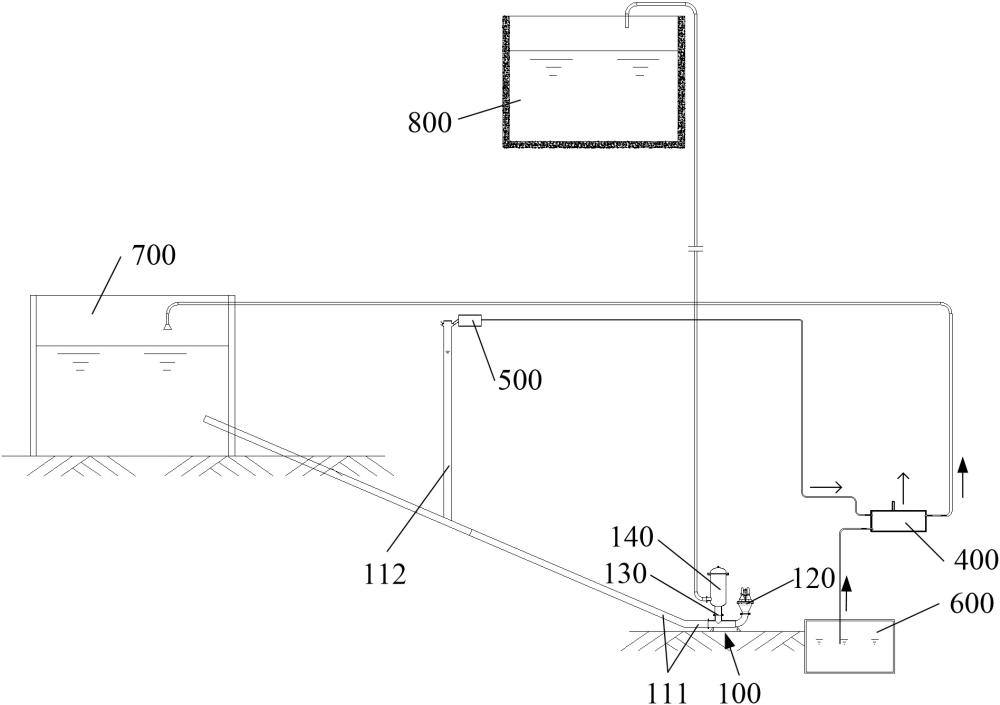

18、本發明實施例提供的技術方案，水錘泵系統在使用時，第三支管的上端、第三接口和第四接口均位于上池內的水的液面的上方，上池的水自進水口連續供入主體管，泄水閥進行泄水，在主體管內水流的推力推動泄水閥的閥瓣組件動作而將泄水閥關閉時，泄水閥會停止泄水，主體管路的內部會發生劇烈的水錘效應而壓力迅速增大，該壓力不僅使得輸水閥的閥瓣組件動作而將輸水閥打開，實現主體管路內部的水自輸水閥涌入壓力罐，還使得第三支管內的液面上升，實現第三支管內的液面上方的氣體自第二單向閥供向氣壓驅動裝置，此過程第一單向閥截止；在水錘效應結束之后，不僅使得泄水閥的閥瓣組件復位而將泄水閥再次打開，實現泄水閥繼續進行泄水，輸水閥的閥瓣組件復位而將輸水閥關閉，還使得第三支管內的液面下降，實現外界氣體自第一單向閥向第三支管內的液面上方進行補氣，此過程第二單向閥截止；因此水錘泵體連續運行時，第三支管內的液面會周期性的進行升降，第一單向閥會周期性的向第三支管內的液面上方進行補氣，第二單向閥會周期性的向氣壓驅動裝置進行供氣，這樣不僅可以實現壓力罐持續揚水，還可以實現氣壓驅動裝置持續動作。

19、進一步地，氣壓驅動裝置直接或間接驅動液泵運行，液泵將尾水池的水供至上池，此方案在同等水力性能下可以有效提升水錘泵體的泵水量和上池內水的利用率。

20、本發明的其它特征和優點將在隨后的說明書中闡述，并且，部分地從說明書中變得顯而易見，或者通過實施本發明而了解。本發明的目的和其他優點可通過在說明書以及附圖中所特別指出的結構來實現和獲得。
