本技術涉及長軸泵，尤其涉及一種電伴熱保溫夾套液下長軸泵。

背景技術：

1、一般單級單吸的液下長軸泵，液下深度可達5-7米，立式安裝于泵坑上面，電機在上部，工作時泵體及葉輪部份浸沒于泵坑液體中，適用于輸送液體介質的溫度都是小于50℃，經過特殊設計可以達到80℃，這些都是目前一般常用常溫液下泵工況。但是近年來出現較多極端工況的項目，比如國內一些北方室外項目，以及一些俄羅斯的項目等，這些項目都有一個共同點，極限氣溫達到-30℃～-65℃，盡管在這些環境下，液下長軸泵真正工作時介質溫度會是常溫，但是泵在存放或停機狀態下，會出現泵和當地氣溫持平的情況，即泵可能會暴露在極限低溫環境中。泵暴露在低溫環境中會出現結構開裂，密封件老化失效，大大影響使用壽命，甚至泵解凍后也不能正常工作。針對這種工況，除了對液下泵的材質有所考慮外，還需要對液下長軸泵的結構進行改造來適應低溫環境，因此設計一種電伴熱保溫夾套液下長軸泵是有必要的。

技術實現思路

1、為了克服長軸泵在使用的過程中，液下長軸泵真正工作時介質溫度會是常溫，但是泵在存放或停機狀態下，會出現泵和當地氣溫持平的情況，即泵可能會暴露在極限低溫環境中；泵暴露在低溫環境中會出現結構開裂，密封件老化失效，大大影響使用壽命，甚至泵解凍后也不能正常工作；針對這種工況，除了對液下泵的材質有所考慮外，還需要對液下長軸泵的結構進行改造來適應低溫環境，從而不便實現高效實用的問題。

2、本實用新型的技術方案為：一種電伴熱保溫夾套液下長軸泵，包括有安裝板、泵體、驅動組件、聯接組件、保溫組件、出水組件和固定組件；安裝板的上方設置有驅動組件，安裝板的下方設置有聯接組件，聯接組件的內部設置有保溫組件，聯接組件的下方設置有泵體，泵體的側壁上設置有出水組件，出水組件的側壁上設置有固定組件。

3、優選的，采用這種結構后，可以讓液下長軸泵適應極限低溫的工作環境，拓寬了液下長軸泵的應用范圍。比一般的用熱水或蒸汽保溫的液下長軸泵結構更簡單，附屬設施更少，溫度控制更準確，更不容易泄漏，使用壽命更長,具有很大的實用價值和市場前景。

4、作為優選，驅動組件包括有驅動電機和電機座；安裝板的上方設置有電機座，電機座的上方設置有驅動電機，驅動電機與電機座固定連接；通過啟動驅動電機可以帶動驅動軸進行轉動，并且，通過電機座可以對驅動電機進行緊固安裝。

5、作為優選，聯接組件包括有夾套式聯接管和上下法蘭；安裝板的下方設置有夾套式聯接管，夾套式聯接管的兩端均設置有上下法蘭，夾套式聯接管與上下法蘭固定連接；將泵的聯接管設計成雙層夾套式聯接管，夾套式聯接管夾層中有不流動的空氣，因為空氣是熱的不良導體，有利于保溫，夾套式聯接管與上下法蘭均為焊接密封，上下法蘭之間有按圓周均勻分布且貫通的電伴熱帶穿行管(數量視氣溫工況定)。

6、作為優選，聯接組件還包括有保溫棉、中間聯接管和泵支架；夾套式聯接管的內部設置有中間聯接管，中間聯接管的內部設置有保溫棉，夾套式聯接管的側壁上設置有泵支架；中間聯接管和泵支架為單層管結構，它們的兩法蘭之間也焊接有上下貫通的電伴熱帶穿行管，中間聯接管和泵支架各自的外部空間用于泵組裝時螺栓的聯接，螺栓擰緊以后這兩處地方用保溫棉包好保溫。

7、作為優選，保溫組件包括有軸承盒、電伴熱接線盒和自限溫電伴熱帶；夾套式聯接管的內部設置有自限溫電伴熱帶，夾套式聯接管的內部設置有軸承盒，電機座的側壁上設置有電伴熱接線盒，自限溫電伴熱帶的電源端與電伴熱接線盒電源連接；泵總裝聯接時，需保證各電伴熱帶穿行管連通。再根據泵的液下深度確認電伴熱帶的長度，泵安裝板及下部總裝好后，從上面軸承盒的電伴熱帶穿行孔往下插入電伴熱帶，電伴熱帶端面伸到泵支架下部即可，所有的電伴熱帶的電源端最后集中于接線盒，最后裝上電機座和電機就完成整泵的總裝。

8、作為優選，出水組件包括有出口管路、連接法蘭和出水管路；泵體的側壁上設置有出口管路，出口管路的一端設置有連接法蘭，連接法蘭的一側設置有出水管路；通過連接法蘭可以將出口管路與和出水管路實現緊固安裝的效果。

9、作為優選，固定組件包括有固定螺栓和固定螺母；連接法蘭的一側設置有固定螺栓，固定螺栓設置有多組，連接法蘭的另一側設置有固定螺母，固定螺栓與固定螺母螺紋連接；通過多組固定螺栓與固定螺母相互配合，可以將出水管路與出口管路通過連接法蘭進行緊固安裝。

10、本實用新型的有益效果：

11、1、相較于傳統的長軸泵在使用的過程中，液下長軸泵真正工作時介質溫度會是常溫，但是泵在存放或停機狀態下，會出現泵和當地氣溫持平的情況，即泵可能會暴露在極限低溫環境中；泵暴露在低溫環境中會出現結構開裂，密封件老化失效，大大影響使用壽命，甚至泵解凍后也不能正常工作；針對這種工況，除了對液下泵的材質有所考慮外，還需要對液下長軸泵的結構進行改造來適應低溫環境，從而不便實現高效實用的問題，該長軸泵通過設置聯接結構和保溫結構，可以讓液下長軸泵適應極限低溫的工作環境，拓寬了液下長軸泵的應用范圍，比一般的用熱水或蒸汽保溫的液下長軸泵結構更簡單，附屬設施更少，溫度控制更準確，更不容易泄漏，使用壽命更長,從而可以實現高效實用的效果；

12、2、當泵處于極端低溫環境時，在存儲階段或者是停機階段，因為整機材質采用了耐低溫材質不易冷脆(低溫電機自配有電加熱器)，并把泵的電伴熱帶開啟，電伴熱帶開啟后，夾套式聯接管的內部空間就會處于升溫并恒溫的狀態，使整機從上到下處于工作時的常溫溫度，從而保證了液下長軸泵能正常啟動、正常工作，各密封部份就不容易老化，使用壽命得到延長,電伴熱保溫夾套液下長軸泵在常溫時不用開啟電伴熱帶，溫度低于0℃就可開啟，電伴熱帶的自限溫溫度根據現場環境確定,從而可以實現自動控溫的效果；

13、3、泵總裝聯接時，需保證各電伴熱帶穿行管連通，再根據泵的液下深度確認電伴熱帶的長度，泵安裝板及下部總裝好后，從上面軸承盒的電伴熱帶穿行孔往下插入電伴熱帶，電伴熱帶端面伸到泵支架下部即可，所有的電伴熱帶的電源端最后集中于接線盒，最后裝上電機座和電機，從而就完成整泵總裝的效果。

技術特征：

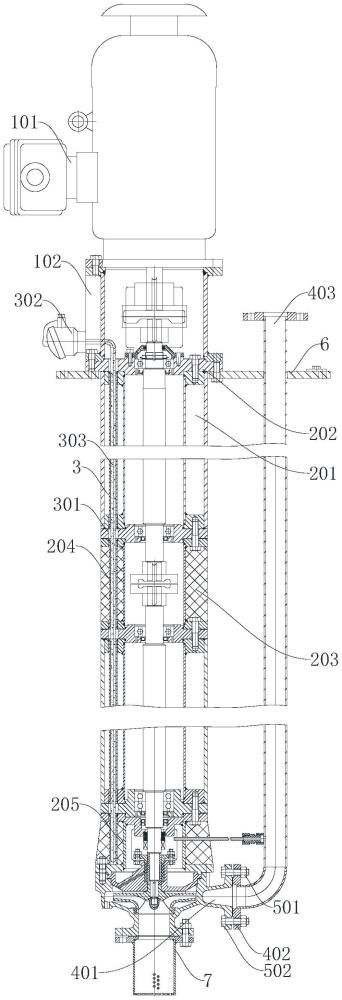

1.一種電伴熱保溫夾套液下長軸泵，包括有安裝板(6)；其特征在于：還包括有泵體(7)、驅動組件(1)、聯接組件(2)、保溫組件(3)、出水組件(4)和固定組件(5)；安裝板(6)的上方設置有驅動組件(1)，安裝板(6)的下方設置有聯接組件(2)，聯接組件(2)的內部設置有保溫組件(3)，聯接組件(2)的下方設置有泵體(7)，泵體(7)的側壁上設置有出水組件(4)，出水組件(4)的側壁上設置有固定組件(5)；聯接組件(2)包括有夾套式聯接管(201)和上下法蘭(202)；安裝板(6)的下方設置有夾套式聯接管(201)，夾套式聯接管(201)的兩端均設置有上下法蘭(202)，夾套式聯接管(201)與上下法蘭(202)固定連接；聯接組件(2)還包括有保溫棉(203)、中間聯接管(204)和泵支架(205)；夾套式聯接管(201)的內部設置有中間聯接管(204)，中間聯接管(204)的內部設置有保溫棉(203)，夾套式聯接管(201)的側壁上設置有泵支架(205)；保溫組件(3)包括有軸承盒(301)、電伴熱接線盒(302)和自限溫電伴熱帶(303)；夾套式聯接管(201)的內部設置有自限溫電伴熱帶(303)，夾套式聯接管(201)的內部設置有軸承盒(301)，電機座(102)的側壁上設置有電伴熱接線盒(302)，自限溫電伴熱帶(303)的電源端與電伴熱接線盒(302)電源連接。

2.根據權利要求1所述的一種電伴熱保溫夾套液下長軸泵，其特征在于：驅動組件(1)包括有驅動電機(101)和電機座(102)；安裝板(6)的上方設置有電機座(102)，電機座(102)的上方設置有驅動電機(101)，驅動電機(101)與電機座(102)固定連接。

3.根據權利要求1所述的一種電伴熱保溫夾套液下長軸泵，其特征在于：出水組件(4)包括有出口管路(401)、連接法蘭(402)和出水管路(403)；泵體(7)的側壁上設置有出口管路(401)，出口管路(401)的一端設置有連接法蘭(402)，連接法蘭(402)的一側設置有出水管路(403)。

4.根據權利要求3所述的一種電伴熱保溫夾套液下長軸泵，其特征在于：固定組件(5)包括有固定螺栓(501)和固定螺母(502)；連接法蘭(402)的一側設置有固定螺栓(501)，固定螺栓(501)設置有多組，連接法蘭(402)的另一側設置有固定螺母(502)，固定螺栓(501)與固定螺母(502)螺紋連接。

技術總結
本技術涉及長軸泵技術領域，尤其涉及一種電伴熱保溫夾套液下長軸泵，包括有安裝板、泵體、驅動組件、聯接組件、保溫組件、出水組件和固定組件；安裝板的上方設置有驅動組件，安裝板的下方設置有聯接組件，聯接組件的內部設置有保溫組件，聯接組件的下方設置有泵體，泵體的側壁上設置有出水組件，出水組件的側壁上設置有固定組件；該長軸泵通過設置聯接結構和保溫結構，可以讓液下長軸泵適應極限低溫的工作環境，拓寬了液下長軸泵的應用范圍，比一般的用熱水或蒸汽保溫的液下長軸泵結構更簡單，附屬設施更少，溫度控制更準確，更不容易泄漏，使用壽命更長,從而可以實現高效實用的效果。

技術研發人員：丁全美,廖大慶,江橋東
受保護的技術使用者：四川勝達泵業設備制造有限公司
技術研發日：20240624
技術公布日：2025/4/28
