本發明涉及軸承座，具體為一種防水防塵軸承座。

背景技術：

1、軸承是機械系統中不可或缺的精密部件，其主要功能是支撐旋轉軸并減少運動過程中的摩擦阻力，從而確保機械設備的高效、平穩運行。根據工作原理和結構特點，軸承可分為滾動軸承和滑動軸承兩大類。滾動軸承通過滾動體（如球、滾子）在內外圈之間滾動來實現低摩擦運動，具有承載能力強、摩擦系數小、使用壽命長等優點，廣泛應用于高速、高精度場合。滑動軸承則依靠滑動摩擦工作，通常由軸瓦和軸頸組成，適用于低速、重載或高沖擊載荷的工況。軸承的性能直接影響機械設備的可靠性、效率和壽命。因此，軸承的設計和制造需要綜合考慮材料選擇、潤滑方式、密封結構以及工況條件等因素；

2、軸承座作為軸承的重要支撐部件，若不具備防塵和防水功能，將對軸承及整個機械系統的運行產生嚴重的負面影響。在粉塵較多的環境中，灰塵和顆粒物容易通過軸承座的縫隙進入軸承內部，導致滾動體與滾道之間的摩擦加劇，從而加速軸承的磨損，降低其使用壽命。同時，粉塵的積累還可能堵塞潤滑通道，影響潤滑效果，進一步加劇軸承的損壞。在潮濕或水接觸較多的工況下，水分侵入軸承座內部會導致潤滑脂乳化失效，失去潤滑作用，進而引發軸承銹蝕和腐蝕。銹蝕不僅會破壞軸承表面的光潔度，還會導致軸承游隙增大，影響旋轉精度，甚至引發振動和噪聲問題。此外，水分和雜質的侵入還可能改變軸承內部的應力分布，導致軸承早期疲勞失效，嚴重時甚至可能引發設備停機或安全事故。

技術實現思路

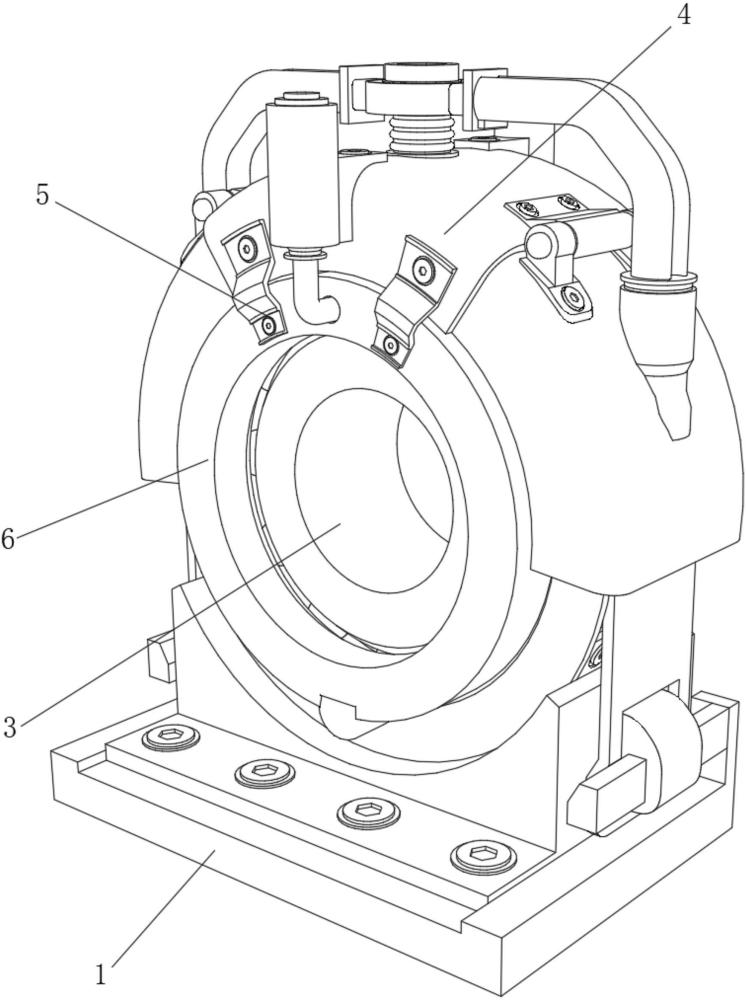

1、為實現以上目的，本發明通過以下技術方案予以實現：一種防水防塵軸承座，包括底座，所述底座的上表面活動連接有固定架，所述固定架的上表面固定連接有滾動軸承，所述滾動軸承的外表面套設有保護機構，所述保護機構包括頂包裹機構、側包裹機構和固定機構，所述頂包裹機構包括頂罩，所述頂罩套設在滾動軸承的上表面；所述頂罩的外側面固定連接有連接桿，所述連接桿的端部固定連接有防塵機構，所述防塵機構包括防塵圈，所述防塵圈固定連接在連接桿的端部，通過設置底座和固定架，可以對滾動軸承進行支撐和固定，通過設置保護機構，可以對滾動軸承進行包裹，使?jié)L動軸承能夠被包裹住并定位在底座和固定架的上表面，通過設置防塵機構，可以對滾動軸承的外側面進行包裹，使?jié)L動軸承內圈與外圈連接處得到包裹，從而防止灰塵和水進入其中，并能夠在滾動軸承旋轉的過程中，向軸承內部添加潤滑油，從而使需要大量潤滑工作的軸承能夠得到潤滑。

2、優選的，所述底座的外表面固定連接有卡位桿，所述固定架的外側面對稱固定連接有卡位套，所述卡位桿與卡位套的內壁相摩擦適配，所述滾動軸承的外側面對稱貫穿有卡位框，所述滾動軸承的上表面貫穿有固定框，所述固定框內腔的底面固定連接有第一螺紋環，通過設置卡位套，可以與卡位桿相配合，從而使安裝了滾動軸承的固定架能夠與底座定位在一起。

3、優選的，所述頂罩內腔的頂面固定連接有加強筋，所述頂罩的上表面貫穿有第二螺紋環，所述第二螺紋環貫穿加強筋，所述頂罩上表面的邊側處固定連接有固定板，所述固定板的端部固定連接有限位桿，通過設置加強筋，可以增加頂罩的強度，使頂罩在受到擠壓和撞擊時不會產生影響。

4、優選的，所述側包裹機構包括轉動架，所述轉動架轉動連接在限位桿的外表面，所述轉動架的底端固定連接有側包裹罩，所述側包裹罩套設在滾動軸承的外表面，所述側包裹罩的外表面固定連接有卡位管，通過設置限位桿，可以對轉動架進行限位，使轉動架能夠在限位桿的外表面產生旋轉，進而使側包裹罩與頂罩之間能夠產生穩定的旋轉，進而在保護機構與滾動軸承安裝的時候，方便對滾動軸承的包裹。

5、優選的，所述側包裹罩的內壁處固定連接有連接板，所述連接板的外表面固定連接有包裹條，所述包裹條套設在卡位套的外表面，所述包裹條遠離側包裹罩的一側固定連接有卡位板，所述卡位板與卡位框的內壁相摩擦適配，通過設置包裹條，可以在側包裹罩旋轉并對滾動軸承進行包裹的時候，使包裹條套設在卡位套的外表面，之后使卡位桿插入卡位套的內腔中，從而完成對包裹條的定位工作，通過設置卡位板，可以插入卡位框的內腔中，進而防止?jié)L動軸承在保護機構的內腔中旋轉。

6、優選的，所述固定機構包括螺紋桿，所述螺紋桿與第二螺紋環相螺紋連接，所述螺紋桿與第一螺紋環相螺紋連接，所述螺紋桿的外表面固定連接有球軸承，所述球軸承的外表面固定連接有固定塊，通過設置螺紋桿，可以旋轉進第一螺紋環和第二螺紋環的內腔中，進而使頂罩緊緊地與滾動軸承的外圈連接在一起，通過設置球軸承，可以使螺紋桿在旋轉的時候，使固定塊不會旋轉。

7、優選的，所述固定塊的外表面固定連接有支撐桿，所述支撐桿的底端固定連接有卡位塊，所述卡位塊的外表面固定連接有墊圈，所述墊圈與卡位管的內壁相擠壓適配，通過設置支撐桿、卡位塊和墊圈，可以在螺紋桿旋轉并向下移動的時候，使卡位塊和墊圈插入卡位管的內腔中，進而防止側包裹罩產生轉動。

8、優選的，所述防塵圈的外側面貫穿有連接管，所述連接管的頂端固定連接有儲油箱，所述儲油箱的外表面固定連接有連接架，所述連接架固定連接在頂罩的外側面，所述儲油箱的開口處活動連接有塞子，通過設置儲油箱，可以對潤滑油進行儲存，并通過連接管流入防塵圈的內腔中。

9、優選的，所述防塵圈底部的開口處固定連接有噴油機構，所述噴油機構包括包裹殼，所述包裹殼固定連接在防塵圈底部的開口處，所述防塵圈的內壁處固定連接有軌道桿，所述軌道桿的外表面滑動連接有滑動環，所述滑動環的外表面固定連接有摩擦環，所述摩擦環與滾動軸承的外表面相摩擦適配，所述滑動環的外表面固定連接有攪動板，所述軌道桿的外表面套設有彈簧，通過設置軌道桿，可以對滑動環進行限位，使滑動環能夠在軌道桿的外表面移動，通過設置彈簧，可以對滑動環進行擠壓，使滑動環帶動著摩擦環向滾動軸承的外表面移動，通過設置摩擦環，可以在滾動軸承內圈轉動的時候，使摩擦環與滾動軸承的內圈一起旋轉，進而使攪動板在防塵圈的內腔中旋轉，進而使內部的潤滑油噴出并流到軸承內部。

10、本發明提供了一種防水防塵軸承座。具備以下有益效果：

11、一、該防水防塵軸承座，通過設置底座和固定架的結構，能夠?yàn)闈L動軸承提供穩固的支撐和精準的固定，確保其在運行過程中保持穩定的位置和姿態，同時，通過設置一體化的保護機構，能夠?qū)L動軸承完全包裹并緊密貼合，使其在底座和固定架的上表面實現精確定位，從而有效防止軸承在運轉過程中發生偏移或松動，進一步提升其運行的可靠性和使用壽命。

12、二、該防水防塵軸承座，通過設置高效的防塵機構，能夠?qū)L動軸承的外側面進行全方位包裹，使其內圈與外圈的連接處被完全覆蓋，從而有效阻隔灰塵和水分的侵入，同時，該機構還能夠在滾動軸承旋轉的過程中，通過內置的潤滑通道或潤滑裝置，持續向軸承內部添加潤滑油，確保需要大量潤滑的軸承始終處于良好的潤滑狀態，進而延長其使用壽命并提升運行效率。

13、三、該防水防塵軸承座，通過設置包裹條，可以在側包裹罩旋轉并對滾動軸承進行包裹的時候，使包裹條套設在卡位套的外表面，之后使卡位桿插入卡位套的內腔中，從而完成對包裹條的定位工作，通過設置卡位板，可以插入卡位框的內腔中，進而防止?jié)L動軸承在保護機構的內腔中旋轉。

14、四、該防水防塵軸承座，通過設置儲油箱，能夠?qū)櫥瓦M(jìn)行集中儲存，并通過連接管將潤滑油輸送至防塵圈的內腔中；通過設置軌道桿，能夠?qū)瑒?dòng)環的運動軌跡進行精準限位，使滑動環能夠沿軌道桿的外表面平穩移動；通過設置彈簧，能夠?qū)瑒?dòng)環施加持續的擠壓力，推動滑動環帶動摩擦環與滾動軸承的外表面緊密貼合；通過設置摩擦環，能夠在滾動軸承內圈轉動時，使其與內圈同步旋轉，進而帶動攪動板在防塵圈的內腔中高速旋轉，將儲存的潤滑油充分?jǐn)噭?dòng)并均勻噴灑至軸承內部，從而實現高效潤滑，確保軸承在運行過程中始終保持良好的潤滑狀態，延長其使用壽命并提升運行穩定性。
