一種壓縮機組的控制方法，屬于壓縮機。

背景技術：

1、在油井采用二氧化碳驅油時，液態或高壓二氧化碳將井下裂縫內的油或氣擠壓出來，完成驅油的二氧化碳會隨著產出氣一同排出，這部分的二氧化碳需要壓縮后再次送入井下，中國發明專利cn117345177a公開了一種油田伴生氣與二氧化碳混態增壓系統及其回注驅油方法，氣源管線與氣源混合器相連，所述氣源混合器通過進氣管線與同步回轉集成增壓裝置相連，所述同步回轉集成增壓裝置通過回注管線與注氣井相連。本發明可實現井口富含二氧化碳伴生氣、管道氣的循環回注，避免了進氣分離沉降、級間冷卻析出液體的處理問題，消除了液擊風險，無易損件，節省了建設成本，具有安全可靠、低成本、靈活便捷的優勢；同時還避免過高的回注氣壓力，兼顧注氣井遠端井組的驅油效果。

2、但是在將分離出的二氧化碳再次進行壓縮回注的過程中，二氧化碳的壓力并不穩定，這就會造成壓縮機無法正常工作，既影響了正常是二氧化碳回注，又降低了壓縮機的壽命。

技術實現思路

1、本發明要解決的技術問題是：克服現有技術的不足，提供一種壓縮機組的控制方法，能夠確保壓縮機正常工作，確保二氧化碳穩定回注，提高壓縮機的使用壽命。

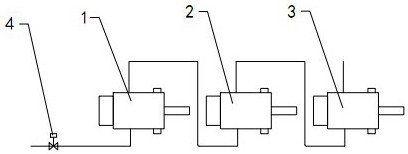

2、本發明解決其技術問題所采用的技術方案是：該壓縮機組的控制方法，利用壓縮機組將二氧化碳壓縮后回注至井下，其特征在于：所述壓縮機組包括至少兩級串聯的壓縮機，壓縮機組的進氣口處設有電動放空閥；

3、電動放空閥為電動球閥。

4、設定壓縮機組的最低總進氣壓力閾值p1、最高總進氣壓力閾值p2和最大出口壓力閾值p3；

5、進氣壓力低于p1時，壓縮機組處于待機狀態；

6、進氣壓力高于p1且低于p2時，壓縮機組正常工作，并且根據進氣壓力在p1與p2之間的比例，在0-100%之間調整壓縮機的運行速度；

7、進氣壓力高于p2，且出口壓力低于p3時，并且在壓縮機未出現過載時，壓縮機保持速度100%工作，壓縮機出現過載時，電動放空閥打開，將部分二氧化碳放空，并使進氣壓力維持在p1和p2之間或者使壓縮機維持在非超負荷運行狀態，保證正常運行；

8、排氣壓力高于p3時，壓縮機停機，并打開電動放空閥，將部分二氧化碳放空，并使進氣壓力維持在p1和p2之間，保證壓縮機組的安全；

9、各級壓縮機之間的壓力控制：

10、壓縮機工作時，壓縮機的排氣量根據壓縮機入口壓力進行調節，壓縮機的進氣壓力越大，壓縮機的排氣量越大。

11、優選地，設定壓縮機的待機時間閾值s1，當壓縮機待機時間超過s1之后，壓縮機強制啟動1-2分鐘。

12、優選地，各級壓縮機均設置有最低進氣壓力閾值和最高進氣壓力閾值，其中最低總進氣壓力閾值p1為第一級壓縮機的最低進氣壓力閾值，最高總進氣壓力閾值p2為第一級壓縮機的最高進氣壓力閾值。

13、優選地，所述最低總進氣壓力閾值p1為0.2mpa，最高總進氣壓力閾值p2為0.5mpa。最低總進氣壓力閾值p1與最高總進氣壓力閾值p2根據實際工作環境進行適應調整。

14、優選地，還包括壓比自動調節控制；

15、各級壓縮機的壓縮比可調，通過控制主機聯動各級壓縮機的壓縮比，使最后一級壓縮機的出口壓力達到要求。

16、優選地，所述壓縮機為液壓活塞泵，壓縮機上設有比例閥，通過控制比例閥的開度調整壓縮機各級的排量。

17、或者，所述壓縮機為斜盤式軸向柱塞泵，通過控制斜盤式軸向柱塞泵的斜盤角度調整壓縮機各級的排量。

18、優選地，還包括出口壓力控制；

19、設定所述壓縮機組的最大出口壓力閾值p3，并設定壓縮機組重新啟動的重啟出口壓力閾值p4，當壓縮機組的出口壓力高于p3時，壓縮機組停機，當壓縮機組的出口壓力低于p4時，壓縮機組再次啟動，重啟出口壓力閾值p4比最大出口壓力閾值p3小3-8mpa。

20、優選地，所述最大出口壓力閾值p3為31-35mpa，重啟出口壓力閾值p4為26-30mpa。

21、優選地，還包括出口溫度控制：

22、設定壓縮機組的出口最大溫度閾值t1，設定壓縮機組的重啟出口溫度閾值t2，當壓縮機組的出口溫度高于t1時，壓縮機組停機，當壓縮機組的出口溫度低于t2時，壓縮機組再次啟動。溫度太高會損壞密封，所以設置了溫度的控制。

23、優選地，所述最大溫度閾值t1為120℃，重啟出口溫度閾值t2為60-70℃。

24、所述壓縮機組還包括輕質油回收罐和氣體回收罐，輕質油回收罐與氣體回收罐沿壓縮機組中氣體輸送方向依次設置，并且輕質油回收罐與氣體回收罐分別設置在相鄰兩個壓縮機之間；

25、輕質油回收罐連接有冷凝組件，進入輕質油回收罐的氣體壓力達到2.5mpa以上，經過冷凝組件冷凝后氣體中的烴類混合物析出；

26、氣體回收罐內設有膜分離組件，進入氣體回收罐的氣體通過膜分離組件將氣體中的c1-c4組分分離出來。

27、與現有技術相比，本發明所具有的有益效果是：

28、通過控制壓縮機組的宗進氣壓力和各級壓縮機之間的壓力，當總進氣壓力低于所設定的最低總進氣壓力閾值p1時，壓縮機啟動但不工作，處于待機狀態，當總進氣壓力高于最低總進氣壓力閾值p1時，壓縮機開始工作，避免低壓狀態下壓縮機高負荷工作，當進氣壓力到達最高總進氣壓力閾值p2時壓縮機全速100%排量工作，進氣壓力高于p2且壓縮機未出現超負荷運行，壓縮機繼續工作，如果超負荷運行，調節進口電動放空閥將部分二氧化碳排出，壓縮機在額定負荷內工作，避免高壓氣體造成壓縮機零部件受損，保證壓縮機的正常穩定工作。

29、根據壓縮機入口壓力在p1和p2之間的比例關系，調整液壓系統的比例閥和液壓油泵的斜盤角度，實現壓縮機工作速度的快慢，改變壓縮機的排氣量大小，從而使壓縮機的出口壓力滿足下一級壓縮機的進氣壓力，確保各級壓縮機正常工作。

30、該控制方法還設定壓縮機的待機時間閾值s1，當壓縮機待機時間超過s1之后，壓縮機強制啟動1-2分鐘。這是因為長時間低壓時，井下顆粒可能會堵塞底層裂縫，就會嚴重降低驅油效果，在一定時間后通過強制壓縮機工作的方式，強制抽吸井內氣體1-2分鐘，可以對裂縫解堵，確保后續驅油效果。

技術特征：

1.一種壓縮機組的控制方法，利用壓縮機組將二氧化碳壓縮后回注至井下，其特征在于：所述壓縮機組包括至少兩級串聯的壓縮機，壓縮機組的進氣口處設有電動放空閥；

2.根據權利要求1所述的壓縮機組的控制方法，其特征在于：設定壓縮機的待機時間閾值s1，當壓縮機待機時間超過s1之后，壓縮機強制啟動1-2分鐘。

3.根據權利要求1所述的壓縮機組的控制方法，其特征在于：各級壓縮機均設置有最低進氣壓力閾值和最高進氣壓力閾值，其中最低總進氣壓力閾值p1為第一級壓縮機的最低進氣壓力閾值，最高總進氣壓力閾值p2為第一級壓縮機的最高進氣壓力閾值。

4.根據權利要求1或3所述的壓縮機組的控制方法，其特征在于：所述最低總進氣壓力閾值p1為0.2mpa，最高總進氣壓力閾值p2為0.5mpa。

5.根據權利要求1所述的壓縮機組的控制方法，其特征在于：還包括壓比自動調節控制；

6.根據權利要求1所述的壓縮機組的控制方法，其特征在于：所述壓縮機為液壓活塞泵，壓縮機上設有比例閥，通過控制比例閥的開度調整各級壓縮機的排量；

7.根據權利要求1所述的壓縮機組的控制方法，其特征在于：還包括出口壓力控制；

8.根據權利要求7所述的壓縮機組的控制方法，其特征在于：所述最大出口壓力閾值p3為31-35mpa，重啟出口壓力閾值p4為26-30mpa。

9.根據權利要求1所述的壓縮機組的控制方法，其特征在于：?還包括出口溫度控制：

10.根據權利要求1所述的壓縮機組的控制方法，其特征在于：所述壓縮機組還包括輕質油回收罐和氣體回收罐，輕質油回收罐與氣體回收罐沿壓縮機組中氣體輸送方向依次設置，并且輕質油回收罐與氣體回收罐分別設置在相鄰兩個壓縮機之間；

技術總結
一種壓縮機組的控制方法，屬于壓縮機技術領域。利用壓縮機組將二氧化碳壓縮后回注至井下，壓縮機組包括至少兩級串聯的壓縮機，壓縮機組的進氣口處設有電動放空閥；壓縮機組的進氣壓力控制如下：設定壓縮機組的最低總進氣壓力閾值P1和最高總進氣壓力閾值P2，進氣壓力低于P1時，壓縮機組處于待機狀態；進氣壓力高于P2，且出口壓力低于P3時，并且在壓縮機出現過載時，壓縮機保持速度100%工作，壓縮機出現過載時，電動放空閥打開，將部分二氧化碳放空，并使進氣壓力維持在P1和P2之間，排氣壓力高于P3壓縮機組停機，通過電動放空閥將部分二氧化碳排空，避免高壓氣體造成壓縮機零部件受損，保證壓縮機的正常穩定工作。

技術研發人員：孫金濤,孫澤通,孫哲,李秉達,王亮,劉鑫鑫
受保護的技術使用者：博山水泵制造廠
技術研發日：
技術公布日：2025/4/28
