本技術屬于風機設備，具體涉及一種低噪音風機。

背景技術：

1、離心式風機是通過葉輪的轉動，將氣體從進風口吸入，沿著放射狀的風機葉片加速，最后沿葉輪切線方向從出風口排出，從而產生氣流。

2、空氣從進風口處被吸入時，會形成渦流，這些渦流將與風機殼體及進風口處的零部件頻繁的碰撞摩擦而形成空氣動力噪聲；為了降低風機在工作時的噪聲，通常會采取對零部件的緊固，減少其活動度；對風機整體放置的緊固，減少風機整體活動產生的噪音；增加消音裝置或消音罩，阻絕噪音的傳播；但無論是上述哪種方式都沒有從根本上解決風機在進風口處的噪音問題。

技術實現思路

1、本實用新型提供了一種低噪音風機，在進風口處設計整流環裝置，用于破壞進風口處的渦流形成，避免渦流與進風口處零件及風機本體的摩擦碰撞產生噪音。本實用新型解決了現有風機使用過程中，氣流在進風口處紊亂產生渦流，由渦流與風機之間摩擦帶來噪音，而沒有從風機本體結構降低或改善噪音的問題。

2、為了達到上述技術目的，本實用新型是通過以下技術方案實現的：

3、一種低噪音風機，包括：風機、進風口、整流圈；

4、所述風機進風口開設于風機殼體一側；

5、所述進風口位于風機殼體內的一側上設置整流圈，用于對從進風口進入的氣流進行整理作用，破壞渦流形成。

6、優選的，所述整流圈呈圓環狀，在整流圈內側連接若干擋片；擋片用于對即將形成渦流的氣流阻擋切割。

7、優選的，所述擋片在整流圈內側傾斜安裝，且傾斜方向一致。

8、優選的，所述擋片數量至少為3片，且擋片在整流圈內側連接位置之間的間隔等角度劃分。

9、優選的，所述擋片呈“n”形結構，且擋片的邊沿為銳性邊沿；目的是為了減少氣流通過擋片之間的接觸摩擦。

10、優選的，所述擋片縱橫交錯連接在整流圈內側，形成格柵狀；氣流通過時，可對氣流進行引流，防止亂流或渦流形成。

11、優選的，所述進風口位于風機殼體外的一側上設置外擴的喇叭口；目的是為了利于氣流吸引。

12、優選的，所述風機內且位于整流圈后側轉動設置風機葉片，用于對從進風口吸入的氣流加速離心形成風能氣流。

13、優選的，所述風機上設置出風口；形成的風能氣流從出風口輸出。

14、優選的，所述風機下側設置底座。

15、本實用新型的有益效果是：

16、利用本實用新型提供的低噪音風機，氣流經過進風口時，由于整流圈的作用，可以避免氣流由于葉輪的吸引形成渦流，從而避免渦流與風機本體機進風口處的零部件摩擦碰撞產生噪音；由于整流圈的存在可以極大減少噪音的產生。

17、進風口外側設置為喇叭口，利于氣流吸引。

技術特征：

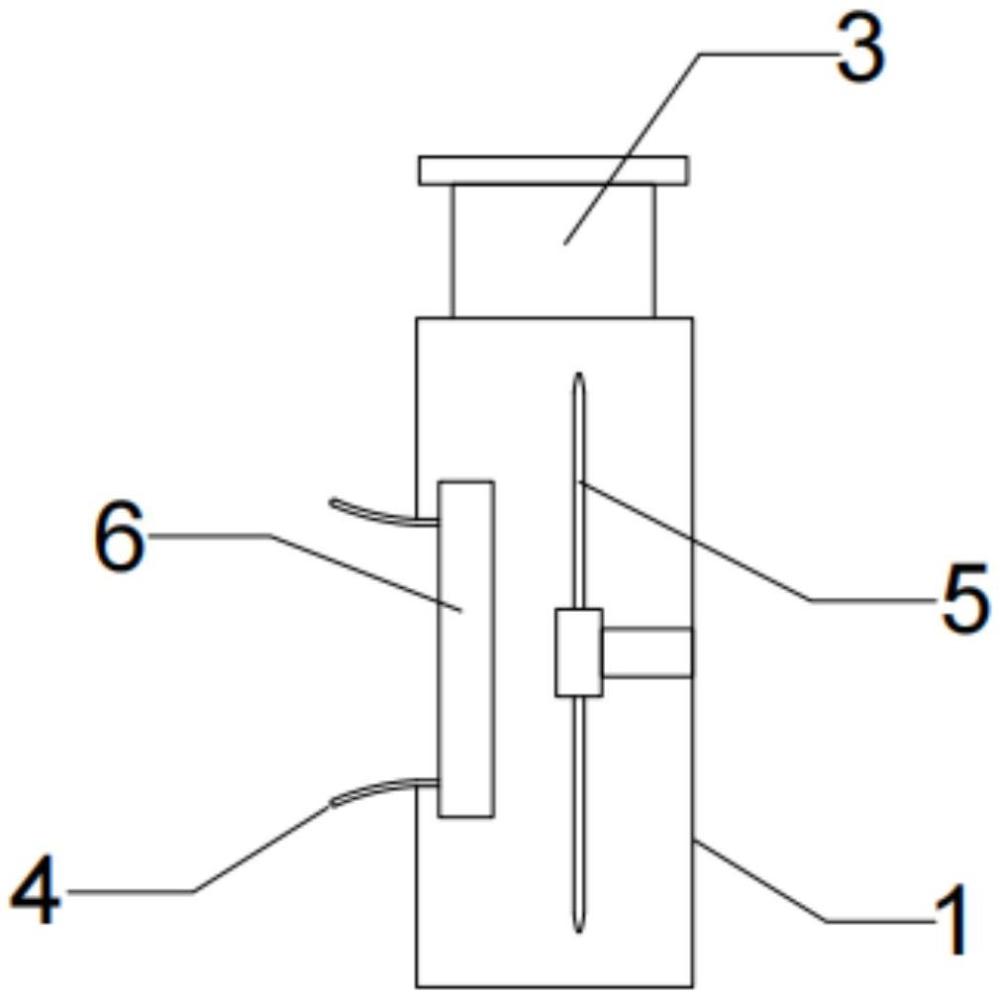

1.一種低噪音風機，其特征在于，包括：風機(1)、進風口(2)、整流圈(6)；

2.根據權利要求1所述一種低噪音風機，其特征在于，所述整流圈(6)呈圓環狀，在整流圈(6)內側連接若干擋片(601)。

3.根據權利要求2所述一種低噪音風機，其特征在于，所述擋片(601)在整流圈(6)內側傾斜安裝，且傾斜方向一致。

4.根據權利要求3所述一種低噪音風機，其特征在于，所述擋片(601)數量至少為3片，且擋片(601)在整流圈(6)內側連接位置之間的間隔等角度劃分。

5.根據權利要求4所述一種低噪音風機，其特征在于，所述擋片(601)呈“n”形結構，且擋片(601)的邊沿為銳性邊沿(6011)。

6.根據權利要求2所述一種低噪音風機，其特征在于，所述擋片縱橫交錯連接在整流圈內側，形成格柵狀。

7.根據權利要求1所述一種低噪音風機，其特征在于，所述進風口(2)位于風機(1)殼體外的一側上設置外擴的喇叭口(4)。

8.根據權利要求1所述一種低噪音風機，其特征在于，所述風機(1)內且位于整流圈(6)后側轉動設置風機葉片(5)。

9.根據權利要求1所述一種低噪音風機，其特征在于，所述風機(1)上設置出風口(3)；風機(1)下側設置底座(101)。

技術總結
本技術公開了一種低噪音風機，包括：風機、進風口、整流圈；所述風機進風口開設于風機殼體一側；所述進風口位于風機殼體內的一側上設置整流圈，用于對從進風口進入的氣流進行整理作用，破壞渦流形成。在進風口處設計整流環裝置，用于破壞進風口處的渦流形成，避免渦流與進風口處零件及風機本體的摩擦碰撞產生噪音。本技術解決了現有風機使用過程中，氣流在進風口處紊亂產生渦流，由渦流與風機之間摩擦帶來噪音，而沒有從風機本體結構降低或改善噪音的問題。

技術研發人員：李為臻
受保護的技術使用者：蘇州燚藍科技有限公司
技術研發日：20240717
技術公布日：2025/4/28
