【】本技術涉及風扇，尤其是一種具有雙層扇葉可控制的吊扇。

背景技術

0、
背景技術：

1、吊扇作為一種扇風裝置，是炎炎夏日里一種不可缺少的消暑物品，吊扇一般采用繞制有繞組線圈的定子在內部，磁體轉子在外部的外轉子電機，此類外轉子電機的扭力大，能帶動大尺寸扇葉，而因為采用的扇葉較大，大扇葉轉動時形成的風范圍比較寬廣。

2、但是目前的吊扇在實際使用中存在以下技術問題：一是吊扇中心的下方能感受到的風量小于扇葉正下方的風量；二是當只需要對吊扇中心的下方提供風量時，上述的外轉子電機吊扇不能這一需求；三是雙層吊扇不能單獨啟動或關閉一層吊扇，只能同時啟動或關閉雙層吊扇，在使用上造成浪費。

3、因此，目前的吊扇仍有很大的改進空間。

技術實現思路

0、
技術實現要素：

1、針對上述現有技術的不足，本實用新型提供了一種具有雙層扇葉可控制的吊扇，吊扇的外轉子電機和內轉子電機均與控制器電性連接，且配置成相互獨立控制而使得大扇葉組件和小扇葉組件可同時轉動使用或單獨轉動使用，能在吊扇下方形成范圍比較寬廣的風、又可使吊扇下方中心感受到風量，在使用時不會造成浪費。

2、本實用新型是這樣實現上述目的的：一種具有雙層扇葉可控制的吊扇，具有外部電源連接的控制器，包括吊桿、外轉子電機和內轉子電機，所述外轉子電機包括定子軸和外轉子，所述吊桿下端相對固定地與定子軸連接，所述外轉子可轉動地與定子軸連接，且所述外轉子上連接有大扇葉組件；所述內轉子電機包括定子組件和轉子軸，所述轉子軸可轉動地與定子組件連接，所述定子軸下端直接或間接地與定子組件相對固定連接，所述轉子軸外端連接有小扇葉組件，所述大扇葉組件和小扇葉組件相應呈上下結構而同心設置；所述外轉子電機和內轉子電機均與控制器電性連接，且配置成相互獨立控制而使得大扇葉組件和小扇葉組件可同時轉動使用或單獨轉動使用。

3、如上所述一種具有雙層扇葉可控制的吊扇，所述定子軸下端直接或間接地固定連接有與控制器電性連接的照明模組，且配置成被控制器獨立控制。

4、如上所述一種具有雙層扇葉可控制的吊扇，所述大扇葉組件包括多個大扇葉葉片和設在大扇葉葉片根部的快速連接叉口組成；所述快速連接叉口呈匚字形結構設置，且由用于包裹外轉子側面的連接部、位于連接部上方且與外轉子的上端面配合連接的第一安裝部和位于連接部下方且與外轉子的下端面配合連接的第二安裝部組成；所述外轉子的上端面包括多個供第一安裝部叉入卡接的上端部，外轉子的下端面包括多個與第二安裝部叉入卡接的下端部。

5、如上所述一種具有雙層扇葉可控制的吊扇，所述第一安裝部和第二安裝部呈扇環形結構；卡接于外轉子電機上相鄰的兩個快速連接叉口端部之間相互抵接。

6、如上所述一種具有雙層扇葉可控制的吊扇，所述外轉子與快速連接叉口之間通過螺栓相對固定連接，所述快速連接叉口的第一安裝部和第二安裝部設有供螺栓穿過的定位孔，所述外轉子的上端部和下端部均設有與定位孔對應，且與穿過定位孔的螺栓配合連接的螺紋連接孔。

7、如上所述一種具有雙層扇葉可控制的吊扇，沿所述大扇葉葉片寬度方向上包括有呈水平設置的水平葉片部和相對于水平葉片部彎折的彎折葉片部。

8、如上所述一種具有雙層扇葉可控制的吊扇，所述定子軸下端連接有連接件，所述連接件包括與定子軸下端預先固定連接的上連接件和與上連接件快速配合固定連接的下連接件，所述下連接件下端與內轉子電機的定子組件相對固定連接。

9、如上所述一種具有雙層扇葉可控制的吊扇，所述下連接件側面連接有多根連接桿，連接桿一端與下連接件相對固定連接，連接桿的另一端連接有一圓形固定環，所述圓形固定環設在大扇葉組件下方，所述照明模組為設置在圓形固定環上的燈帶。

10、如上所述一種具有雙層扇葉可控制的吊扇，所述上連接件與下連接件之間通過固定件進行固定連接，所述上連接件的側面設有與螺栓配合的螺紋孔，所述下連接件的側面設有與螺紋孔對應的導向孔。

11、如上所述一種具有雙層扇葉可控制的吊扇，所述圓形固定環固定連接有一用于保護小扇葉組件且設在圓形固定環下方的網罩。

12、與現有技術相比，本實用新型有如下優點：

13、1、本實用新型提供的一種具有雙層扇葉可控制的吊扇，結構緊湊合理，充分利用外轉子電機和內轉子電機均與控制器電性連接，且配置成相互獨立控制而使得大扇葉組件和小扇葉組件，這樣就可同時轉動使用或單獨轉動使用，形成能覆蓋吊扇下方中心小范圍的風，這樣能使到吊扇工作時形成的風能同時覆蓋到吊扇下方的中心和外部，提高使用體驗。

14、2、吊扇還設有與控制器電性連接的照明模組，該照明模組為燈帶，可單獨照明使用，也可在大扇葉組件和/或小扇葉組件轉動使用。

15、3、吊扇設置有保護扇葉的防護罩，防止在扇葉轉動時有異物進入轉動范圍，破壞扇葉。

16、4、本實用新型可將吊扇分為上下兩層結構進行安裝，上層具有上連接件，下層具有下連接件，出廠將吊扇各部件分解運輸，安裝時將分為上下兩層，分層次組裝吊扇更便捷。

技術特征：

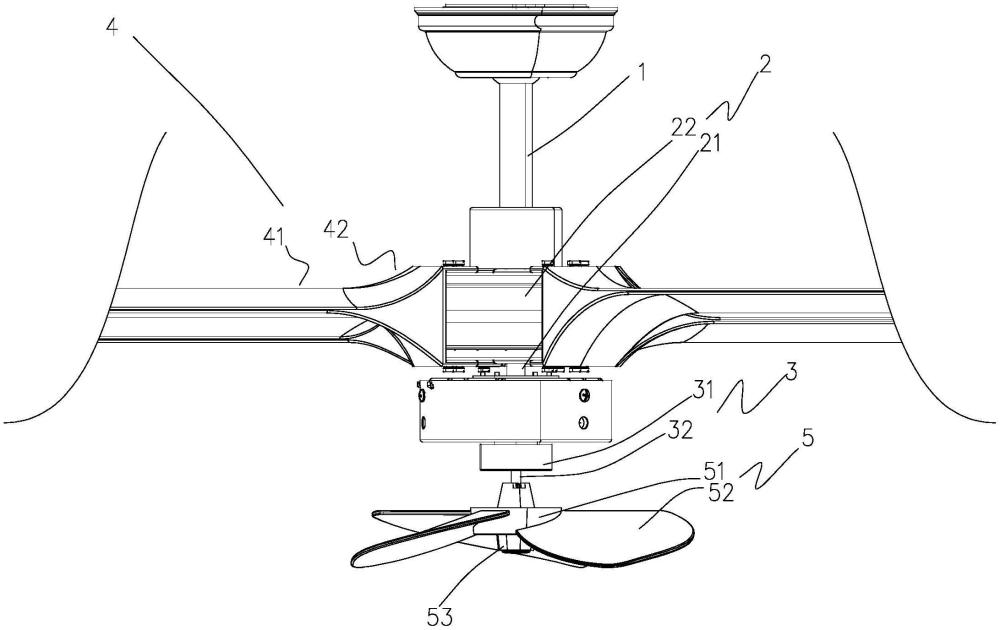

1.一種具有雙層扇葉可控制的吊扇，具有外部電源連接的控制器，其特征在于：包括吊桿(1)、外轉子電機(2)和內轉子電機(3)，所述外轉子電機(2)包括定子軸(21)和外轉子(22)，所述吊桿(1)下端相對固定地與定子軸(21)連接，所述外轉子(22)可轉動地與定子軸(21)連接，且所述外轉子(22)上連接有大扇葉組件(4)；

2.根據權利要求1所述的一種具有雙層扇葉可控制的吊扇，其特征在于：所述定子軸(21)下端直接或間接地固定連接有與控制器電性連接的照明模組(6)，且配置成被控制器獨立控制。

3.根據權利要求1所述的一種具有雙層扇葉可控制的吊扇，其特征在于：所述大扇葉組件(4)包括多個大扇葉葉片(41)和設在大扇葉葉片(41)根部的快速連接叉口(42)組成；所述快速連接叉口(42)呈匚字形結構設置，且由用于包裹外轉子(22)側面的連接部(421)、位于連接部(421)上方且與外轉子(22)的上端面配合連接的第一安裝部(422)和位于連接部(421)下方且與外轉子(22)的下端面配合連接的第二安裝部(423)組成；所述外轉子(22)的上端面包括多個供第一安裝部(422)叉入卡接的上端部(221)，外轉子(22)的下端面包括多個與第二安裝部(423)叉入卡接的下端部(222)。

4.根據權利要求3所述的一種具有雙層扇葉可控制的吊扇，其特征在于：所述第一安裝部(422)和第二安裝部(423)呈扇環形結構；卡接于外轉子電機(2)上相鄰的兩個快速連接叉口(42)端部之間相互抵接。

5.根據權利要求4所述的一種具有雙層扇葉可控制的吊扇，其特征在于：所述外轉子(22)與快速連接叉口(42)之間通過螺栓(43)相對固定連接，所述快速連接叉口(42)的第一安裝部(422)和第二安裝部(423)設有供螺栓(43)穿過的定位孔(424)，所述外轉子的上端部(221)和下端部(222)均設有與定位孔(424)對應，且與穿過定位孔(424)的螺栓(43)配合連接的螺紋連接孔(223)。

6.根據權利要求3所述的一種具有雙層扇葉可控制的吊扇，其特征在于：沿所述大扇葉葉片(41)寬度方向上包括有呈水平設置的水平葉片部(411)和相對于水平葉片部(411)彎折的彎折葉片部(412)。

7.根據權利要求2所述的一種具有雙層扇葉可控制的吊扇，其特征在于：所述定子軸(21)下端連接有連接件(8)，所述連接件(8)包括與定子軸(21)下端預先固定連接的上連接件(81)和與上連接件(81)快速配合固定連接的下連接件(82)，所述下連接件(82)下端與內轉子電機(3)的定子組件(31)相對固定連接。

8.根據權利要求7所述的一種具有雙層扇葉可控制的吊扇，其特征在于：所述下連接件(82)側面連接有多根連接桿(83)，連接桿(83)一端與下連接件(82)相對固定連接，連接桿(83)的另一端連接有一圓形固定環(7)，所述圓形固定環(7)設在大扇葉組件(4)下方，所述照明模組(6)為設置在圓形固定環(7)上的燈帶。

9.根據權利要求7所述的一種具有雙層扇葉可控制的吊扇，其特征在于：所述上連接件(81)與下連接件(82)之間通過固定件(84)進行固定連接，所述上連接件(81)的側面設有與螺栓配合的螺紋孔(811)，所述下連接件(82)的側面設有與螺紋孔(811)對應的導向孔(821)。

10.根據權利要求8所述的一種具有雙層扇葉可控制的吊扇，其特征在于：所述圓形固定環(7)固定連接有一用于保護小扇葉組件(5)且設在圓形固定環(7)下方的網罩(9)。

技術總結
本技術提供一種具有雙層扇葉可控制的吊扇。該吊扇的外轉子電機和內轉子電機均與控制器電性連接，且配置成相互獨立控制而使得大扇葉組件和小扇葉組件可同時轉動使用或單獨轉動使用，同時轉動使用時能在吊扇下方形成范圍比較寬廣的風、又可使吊扇下方中心感受到風量，單獨轉動使用，使用時不會造成浪費；進一步地，吊扇上還設有同時使用或單獨使用照明模組，所述照明模組為燈帶，更進一步地，吊扇下方設有用于保護小扇葉組件的網罩，具有功能多樣、使用簡單的特點。

技術研發人員：盧齊榮,林海煒
受保護的技術使用者：新盛世機電制品（中山）有限公司
技術研發日：20240725
技術公布日：2025/4/28
