本實用新型涉及一種檔案加工裝置，更確切地說，是一種用于大型掃描機的掃描臺油壓制動裝置。

背景技術：

隨著文檔電子化以及無紙辦公等理念的深入人心，更多企業已經習慣將檔案、資料、圖文、票據等文檔經過數字化處理后保存至計算機或存儲設備，上述方法稱之為檔案數字化加工，在該加工環節中，最重要的設備就是掃描機。現有的掃描機，特別是大型掃描機的掃描臺，通常采用由于液壓系統驅動，掃描臺在復位時容易卡死，造成掃描臺無法移動。

技術實現要素：

本實用新型主要是解決現有技術所存在的技術問題，從而提供一種用于大型掃描機的掃描臺油壓制動裝置。

本實用新型的上述技術問題主要是通過下述技術方案得以解決的：

一種用于大型掃描機的掃描臺油壓制動裝置，其特征在于，所述的用于大型掃描機的掃描臺油壓制動裝置包含一殼體，所述的殼體內設有一圓筒狀的制動圓槽，所述的制動圓槽內設有一可活動的制動塞，所述的制動圓槽的頭部設有一調節盤頭，所述的調節盤頭與所述的制動塞之間設有一復位彈簧，所述的制動塞包含一圓筒狀的塞筒，所述的塞筒的內徑的尺寸與所述的復位彈簧相適應，所述的塞筒的頭部設有一圓柱狀的定位柱頭，所述的定位柱頭的底部設有一環形的傾斜設置的穩壓斜面，所述的穩壓斜面與所述的制動圓槽構成一穩壓空腔。

作為本實用新型較佳的實施例，所述的制動塞為不銹鋼制成。

本實用新型的用于大型掃描機的掃描臺油壓制動裝置具有以下優點：使用時，當掃描臺到達預設位置后，掃描機的液壓系統啟動，使得液壓油從調節盤頭進入到制動圓槽內，推動制動塞前行，使得殼體的出口的油壓增大，從而將掃描臺制動。當需要移動掃描臺時，由于穩壓斜面與制動圓槽設有一穩壓空腔，穩壓空腔內殘留有一部分的油壓力，使得制動塞能快速復位，有效防止掃描臺卡死，大大提高了掃描機的掃描效率。該用于大型掃描機的掃描臺油壓制動裝置結構簡單，效果明顯，成本低廉，實用性強。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型的用于大型掃描機的掃描臺油壓制動裝置的立體結構示意圖；

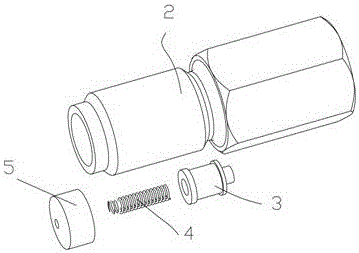

圖2為圖1中的用于大型掃描機的掃描臺油壓制動裝置的立體結構分解示意圖；

圖3為圖2中的用于大型掃描機的掃描臺油壓制動裝置的立體結構示意圖；

圖4為圖3中的用于大型掃描機的掃描臺油壓制動裝置沿A-A線的剖視圖；

圖5為圖4中的用于大型掃描機的掃描臺油壓制動裝置的B區域的細節放大示意圖；

圖6為圖2中的用于大型掃描機的掃描臺油壓制動裝置的制動塞的立體結構示意圖；

其中，

1、用于大型掃描機的掃描臺油壓制動裝置；2、殼體；21、制動圓槽；22、穩壓空腔；3、制動塞；30、塞筒；31、穩壓斜面；4、復位彈簧；5、調節盤頭。

具體實施方式

下面結合附圖對本實用新型的優選實施例進行詳細闡述，以使本實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型的保護范圍做出更為清楚明確的界定。

如圖1至圖6所示，該用于大型掃描機的掃描臺油壓制動裝置1包含一殼體2，該殼體2內設有一圓筒狀的制動圓槽21，該制動圓槽21內設有一可活動的制動塞3，該制動圓槽21的頭部設有一調節盤頭5，該調節盤頭5與該制動塞3之間設有一復位彈簧4，該制動塞3包含一圓筒狀的塞筒30，該塞筒30的內徑的尺寸與該復位彈簧4相適應，該塞筒30的頭部設有一圓柱狀的定位柱頭，該定位柱頭的底部設有一環形的傾斜設置的穩壓斜面31，該穩壓斜面31與該制動圓槽21構成一穩壓空腔22。

該制動塞3為不銹鋼制成。

使用時，如圖1和圖2所示，當掃描臺到達預設位置后，掃描機的液壓系統啟動，使得液壓油從調節盤頭5進入到制動圓槽21內，推動制動塞3前行，使得殼體2的出口的油壓增大，從而將掃描臺制動。當需要移動掃描臺時，由于穩壓斜面31與制動圓槽21設有一穩壓空腔22，穩壓空腔22內殘留有一部分的油壓力，使得制動塞3能快速復位，有效防止掃描臺卡死，大大提高了掃描機的掃描效率。

該用于大型掃描機的掃描臺油壓制動裝置結構簡單，效果明顯，成本低廉，實用性強。

不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在本實用新型的保護范圍之內。因此，本實用新型的保護范圍應該以權利要求書所限定的保護范圍為準。
