本實用新型涉及一種可移動的數控油壓機。

背景技術：

油壓機廣泛應用于各行業中，可對多種產品加工，例如制鞋、手袋、橡膠、模具、軸類、軸套類零件的壓裝、壓印成型，板材零件的彎曲、壓印、套形拉伸等，但是目前的油壓機是固定在工作區域的地面上，當遇到需要更換工作地點時，需要搬動油壓機，這樣不僅費時費力，而且容易磕碰到油壓機的工作部件，如果出現磕碰到液壓缸、測量裝置及傳感器的情況，會使油壓機在后續的加工過程中出現壓力達不到要求及壓板位移有誤差，嚴重時油壓機要報廢，造成不必要的損失。

技術實現要素：

本實用新型針對現有技術的不足，提供了一種可輕便的整體移動位置，避免在移動過程中磕碰造成在后續的加工過程中出現壓力達不到要求及位移有誤差的可移動的數控油壓機。

為了解決上述技術問題，本實用新型通過下述技術方案得以解決：

一種可移動的數控油壓機，包括機架、底座、主控箱，所述機架通過若干個螺栓固接在所述底座的頂端上，所述主控箱固定安裝在所述底座的一側面上且形成一體，所述機架的內部配合安裝有若干個定位導柱，所述定位導柱一側的并排面上固定有一電子光柵尺，所述機架的正面上配合安裝有一防護門板，所述防護門板為左右對開結構，所述底座的底端邊緣上固定連接有若干個腳輪，所述腳輪為對稱分布的四個。

作為本實用新型的進一步改進，所述定位導柱為間距相等的四個，所述機架與所述防護門板配合包裹形成一個密封空間。

作為本實用新型的進一步改進，所述機架的頂端正中部位固接有一液壓缸，所述液壓缸的底端上配合套接有一壓力傳感器，所述壓力傳感器的底端表面上固定連接有一壓板，所述壓板的四周套接在所述定位導柱上，所述液壓缸的側表面上配合連接有一液壓管路。

作為本實用新型的進一步改進，所述液壓管路的兩端形成有螺紋接口，所述液壓管路的一端與所述液壓缸旋接在一起，所述液壓管路的另一端旋接在所述底座的內部。

作為本實用新型的進一步改進，所述壓板從所述機架底端零位基準移動的間距為0～300mm。

作為本實用新型的進一步改進，所述底座的正面頂端邊緣上固定連接有一操控平臺，所述操控平臺上安裝有一急停按鈕，所述主控箱的頂端上固定連接有一控制面板。

有益效果：本實用新型與現有技術相比較，其具有以下有益效果：

本實用新型可移動的數控油壓機通過腳輪可輕便的整體移動位置，達到省力省效的目的，而且在移動過程中不會磕碰到機架內的工作部件，避免數控油壓機在后續的加工過程中出現壓力達不到要求及位移有誤差。

附圖說明

圖1為可移動的數控油壓機主視圖。

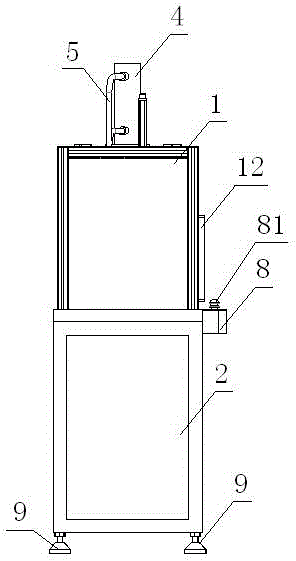

圖2為可移動的數控油壓機左視圖。

具體實施方式

參閱圖1、2，一種可移動的數控油壓機，包括機架1、底座2、主控箱3，機架1通過若干個螺栓（圖未示）固接在底座2的頂端上，主控箱3固定安裝在底座2的一側面上且形成一體，機架1的內部配合安裝有若干個定位導柱11，優選地，定位導柱11為間距相等的四個，定位導柱11一側的并排面上固定有一電子光柵尺13，電子光柵尺13可精確測量出壓板6的移動的數值，提高了數控油壓機的工作性能，機架1的正面上配合安裝有一防護門板12，防護門板12為左右對開結構，具體地，機架1與防護門板12配合包裹形成一個密封空間，可防止壓板6擠壓工件后，使工件表面上各個點受力不均勻后脫滑飛出而傷及操作人員，降低了工作過程中的危險系數，底座2的底端邊緣上固定連接有若干個腳輪9，推動數控油壓機通過腳輪9可輕便的整體移動位置，達到省力省效，具體地，腳輪9為對稱分布的四個，腳輪9可平均數控油壓機的重量，使數控油壓機的整體呈更加穩定的狀態，不易磕碰到電子光柵尺13、壓力傳感器41等重要部件，防止電子光柵尺13及壓力傳感器41測量出的數值與實際值存在誤差。

進一步，機架1的頂端正中部位固接有一液壓缸4，液壓缸4的底端上配合套接有一壓力傳感器41，壓力傳感器41可精確顯示工件受力情況，滿足加工工件所需壓力的工作要求，壓力傳感器41的底端表面上固定連接有一壓板6，壓板6從機架1底端零位基準移動的間距為0～300mm，滿足多種產品定形及校正時的尺寸要求，擴大了數控油壓機的使用范圍，壓板6的四周套接在定位導柱11上，從而限制了壓板6的位置偏差，提高了壓板6與液壓缸4的整體位移精度，重復精度達到0.01mm，液壓缸4的側表面上配合連接有一液壓管路5，液壓管路5的兩端形成有螺紋接口，液壓管路5的一端與液壓缸4旋接在一起，液壓管路5的另一端旋接在底座2內的液壓泵（圖未示）上，底座2的正面頂端邊緣上固定連接有一操控平臺8，操控平臺8上安裝有一急停按鈕81，主控箱3的頂端上固定連接有一控制面板7，控制面板7附帶記錄每班次工件總數及合格與不合格數量的功能，使數控油壓機的功能性多元化。

使用時，把工件放置在機架1底端平面上，點觸控制面板7進入工作界面，發出的指令反饋到主控箱3內，主控箱3控制各個部件進入啟動狀態，首先液壓泵開始轉動，接著帶動液壓管路5中的液壓油循壞進入液壓缸4內，液壓缸4向下移動，壓板6也跟著向下移動，根據控制面板7內的加工程序，可對工件進行一系列的加工步驟直至完畢，當遇到壓板6在擠壓工件，工件的位置出現偏差并滑動時，可按下急停按鈕81，數控油壓機會自動停機，防止工件飛濺損傷油壓機內的部件。

綜上所述，本實用新型可移動的數控油壓機通過腳輪可輕便的整體移動位置，達到省力省效的目的，而且在移動過程中不會磕碰到機架內的工作部件，避免數控油壓機在后續的加工過程中出現壓力達不到要求及位移有誤差。

上面所述的實施例僅僅是對本實用新型的優選實施方式進行描述，并非對本實用新型的構思和范圍進行限定。在不脫離本實用新型設計構思的前提下，本領域普通人員對本實用新型的技術方案做出的各種變型和改進，均應落入到本實用新型的保護范圍，本實用新型請求保護的技術內容，已經全部記載在權利要求書中。
