本實用新型涉及風力發電技術領域，特別涉及一種風電增速箱及風力發電機組。

背景技術：

風電增速箱是風力發電機組中用于增速的齒輪箱，因風輪的轉速較低，該低轉速遠低于發電機所要求的轉速，因此，為將風輪在風力作用下產生的動力傳遞至發電機、并使其得到相應轉速以滿足發電機的使用要求，本領域技術人員將風電增速箱應用于風力發電機組中，實現將風輪輸入的大扭矩、低轉速動能轉化為低扭矩、高轉速動能的目的。

現有技術中，增速箱有多種不同的結構形式，應用最廣泛的傳動結構包括三級平行軸結合的結構形式、兩級行星輪系結合一級平行軸的結構形式、一級行星輪系結合兩級平行軸的結構形式等。以最接近的現有技術為例(專利申請?zhí)枮?01220155664.1)，該申請公開的復合行星傳動結構的風電增速機，由NW行星輪系、NGW行星輪系及一級平行軸結合構成傳動鏈，其采用內齒圈輸入，行星輪軸為定軸式結構，低速齒輪均為單面承載，可實現軸承的定點潤滑及提高承載能力。然而，該申請?zhí)峁┑脑鏊傧洳捎脙杉?jí)行星輪系與一級平行軸的結合形 式，使齒輪箱的內部結構復雜化、緊湊性差，進而拆裝及維修過程復雜化，齒輪箱的尺寸過大，導致其成本提高。

因此，包括上述申請?jiān)趦?nèi)的現有增速箱，所采用的傳動形式普遍存在結構復雜而導致其制造成本高及不便于拆裝維修的問題。

技術實現要素：

本實用新型的目的在于提供一種風電增速箱，以解決現有增速箱內部結構復雜而導致其制造成本高及不便于拆裝維修的技術問題。

為達到上述目的，本實用新型實施例采用以下技術方案：

一種風電增速箱，包括主軸、行星輪系、一級平行組、二級平行組、輸出齒輪軸；其中：

所述輸出齒輪軸的軸心線與所述主軸的軸心線平行；

所述行星輪系包括內齒圈、太陽輪、同軸連接的至少一對一級行星輪和二級行星輪；所述內齒圈的軸心線與所述主軸的軸心線重合且相對固定：所述內齒圈的軸心線與所述太陽輪的軸心線重合；每一對所述一級行星輪和二級行星輪中，所述一級行星輪與所述二級行星輪同軸固定、且軸心線與所述內齒圈的軸心線平行，所述一級行星輪與所述內齒圈嚙合，所述二級行星輪與所述太陽輪嚙合；

所述一級平行組包括一級齒輪軸和一級齒輪，所述一級齒輪與一級齒輪軸同軸固定，所述一級齒輪軸與所述太陽輪同軸固定；

所述二級平行組包括二級齒輪軸和二級齒輪，所述二級齒輪與所述二級齒輪軸同軸固定且與所述輸出齒輪軸嚙合，所述二級齒輪的軸心線與所述一級齒輪的軸心線平行，所述二級齒輪軸與所述一級齒輪嚙合。

進一步地，每一對所述一級行星輪與所述二級行星輪之間通過定傳動軸組連接。

進一步地，所述定傳動軸組包括：行星輪軸，與所述一級行星輪連接；扭力軸，其主動端與所述行星輪軸通過內花鍵連接、從動端與所述二級行星輪通過錐面脹緊套連接。

優選地，同軸連接的所述一級行星輪和二級行星輪為多對，多對所述一級行星輪和二級行星輪沿所述內齒圈的內周向均勻分布。

進一步地，上述增速箱還包括箱體，以及由動力輸入端中心延伸至動力輸出端中心的中空管；且，所述中空管位于動力輸入端的端頭與所述主軸的軸端之間為動密封、位于動力輸出端的端頭與所述箱體連接且連接處為靜密封。

進一步地，所述中空管的端頭設有第一端蓋，所述主軸的軸端設有第二端蓋，所述第一端蓋與所述第二端蓋相對扣合；所述第一端蓋具有第一密封圈，所述第二端蓋具有第二密封圈；所述第一密封圈與所述第二密封圈鑲嵌且平行。

進一步地，所述第一密封圈包括由同一中心依次向外排列的多個密封圈，所述第二密封圈包括由同一中心依次向外排列的多個密封圈；所述第一密封圈與所述第二密封圈依次間隔設置。

優選地，相鄰所述第一密封圈與所述第二密封圈的間距相等。

進一步地，上述增速箱還包括套設在所述主軸上的支撐套，所述支撐套與所述箱體連接；所述箱體與所述內齒圈之間裝設有回轉支撐體。

將本實用新型提供的風電增速箱裝設在風電機組中，使該增速箱的主軸與風電機組的風輪輪軸傳動連接，使該增速箱的輸出齒輪軸與 風電機組的發電機轉子傳動連接。使用時外界風力驅動風輪輪軸旋轉，輪軸同步驅動內齒圈實現動力輸入，該動力經行星輪系后依次傳遞至一級平行組及二級平行組，最終輸出齒輪軸將該動力傳遞至發電機用于發電。

相比于現有技術，本實用新型提供的風電增速箱采用一級行星輪系結合二級平行軸的結構形式，以該增速箱的一級平行組替代最接近現有技術中增速箱的NGW行星輪系，整個增速箱的內部結構簡單化，同時該內部結構更加緊湊，增速箱的整體尺寸減小，拆裝及維修過程便捷化，整個箱體的制造成本得以降低。

本實用新型的另一目的在于提供一種風力發電機組，該風電機組包括風輪、發電機及如上所述的風電增速箱；所述風輪的輪軸與所述增速箱的主軸傳動連接；所述發電機的轉子與所述增速箱的輸出齒輪軸傳動連接。

所述風力發電機組所解決的技術問題及相比于現有技術的有益效果，同于上述風電增速箱所解決的技術問題及相比于現有技術的有益效果，此處不再贅述。

附圖說明

構成本實用新型的一部分的附圖用來提供對本實用新型的進一步理解，本實用新型的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。

在附圖中：

圖1是根據本實用新型實施例提供的風電增速箱體的裝配示意圖；

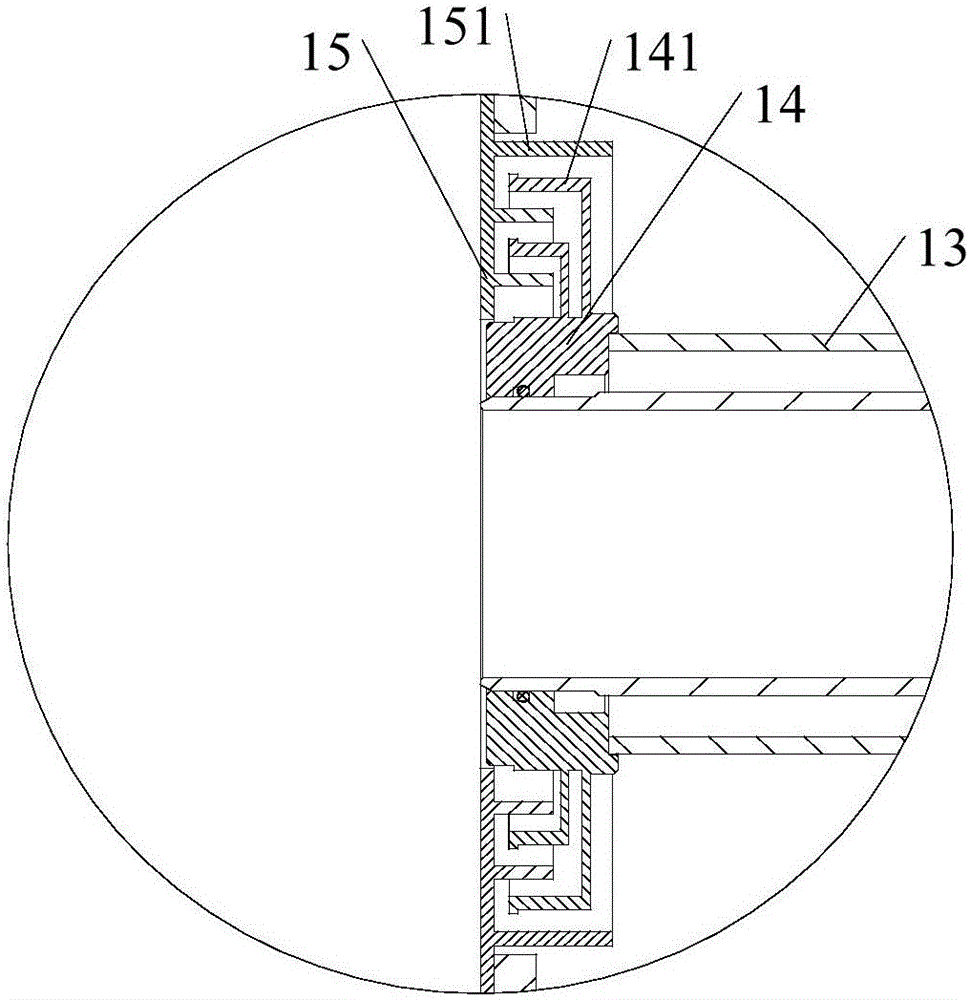

圖2是圖1中A部分的放大圖。

圖中：

1－主軸； 2－內齒圈；

3－一級行星輪； 4－定傳動軸組；

5－二級行星輪； 6－太陽輪；

7－一級齒輪軸； 8－一級齒輪；

9－二級齒輪軸； 10－二級齒輪；

11－輸出齒輪軸； 12－箱體；

13－中空管； 14－第一端蓋；

15－第二端蓋； 16－支撐套；

17－回轉支撐體； 401－行星輪軸；

402－扭力軸； 141－第一密封圈；

151－第二密封圈。

具體實施方式

需要說明的是，在不沖突的情況下，本實用新型中的實施例及實施例中的特征可以相互組合。下面將參考附圖并結合實施例來詳細說明本實用新型。

在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型中的具體含義。

圖1示出了本實施例提供的風電增速箱，請參閱圖1，該風電增速箱包括主軸1、行星輪系、一級平行組、二級平行組及輸出齒輪軸11；具體地，輸出齒輪軸11的軸心線與主軸1的軸心線平行；行星輪系包括內齒圈2、太陽輪6及同軸連接的至少一對一級行星輪3和二級行星輪5；內齒圈2的軸心線與主軸1的軸心線重合且相對固定：內齒圈2的軸心線與太陽輪6的軸心線重合；每一對一級行星輪3和二級行星輪5中，一級行星輪3與二級行星輪5同軸固定、且軸心線與內齒圈2的軸心線平行，一級行星輪3與內齒圈2嚙合，二級行星輪5與太陽輪6嚙合；一級平行組包括一級齒輪軸7和一級齒輪8，一級齒輪8與一級齒輪軸7同軸固定，一級齒輪軸7與太陽輪6同軸固定；二級平行組包括二級齒輪軸9和二級齒輪10，二級齒輪10與二級齒輪軸9同軸固定且與輸出齒輪軸11嚙合，二級齒輪10的軸心線與一級齒輪8的軸心線平行，二級齒輪軸9與一級齒輪8嚙合。

優選地，上述同軸連接的一級行星輪3和二級行星輪5為多對，多對一級行星輪3和二級行星輪5沿內齒圈2的內周向均勻分布。并且，每一對一級行星輪3與二級行星輪5之間通過定傳動軸4組連接，該定傳動軸組4包括行星輪軸401和扭力軸402；其中，行星輪軸401與一級行星輪3連接，扭力軸402的主動端與行星輪軸401通過內花鍵連接，扭力軸402的從動端與二級行星輪5通過錐面脹緊套連接。

現有技術中，風電機組上同軸固定的齒輪之間多采用直軸進行傳動，難以實現均載，而風電機組本身常年安裝在高山、荒野、海灘及海島等風口處，受無規律的變向變負荷的風力作用及強陣風的沖擊，齒輪傳動的低穩定性無法保證齒輪箱的平穩工作，以及無法保證齒輪箱的抗振動及抗沖擊性能，改用扭力軸進行傳動，內齒圈驅動一級行星輪、行星輪軸、扭力軸依次轉動，扭力軸通過軸線扭轉力驅動二級 行星輪轉動，在保證傳動精度的基礎上，使行星輪系上的載荷均勻分布，增加傳動的平穩性，減小齒輪與傳動軸之間的摩擦消耗，進一步延長齒輪的使用壽命。

將本實施例提供的風電增速箱裝設在風電機組中，使該增速箱的主軸與風電機組的風輪輪軸傳動連接，使該增速箱的輸出齒輪軸與風電機組的發電機轉子傳動連接。使用時外界風力驅動風輪輪軸旋轉，輪軸同步驅動內齒圈實現動力輸入，該動力經行星輪系后依次傳遞至一級平行組及二級平行組，最終輸出齒輪軸將該動力傳遞至發電機用于發電。

相比于現有技術，本實施例提供的風電增速箱采用一級行星輪系結合二級平行軸的結構形式，以該增速箱的一級平行組替代最接近現有技術中增速箱的NGW行星輪系，整個增速箱的內部結構簡單化，同時該內部結構更加緊湊，增速箱的整體尺寸減小，拆裝及維修過程便捷化，整個箱體的制造成本得以降低。

另外，上述增速箱的行星輪系中，一級行星輪、二級行星輪、行星輪軸及扭力軸僅自轉而不進行公轉，便于該一級行星輪、二級行星輪及輪軸上軸承的定點潤滑；該增速箱中的齒輪均為單面承載，可有效規避行星齒輪交變載荷的問題；并且，采用內齒圈輸入動力，增大傳動比的同時，可提供整個傳動鏈的傳動平穩性。

進一步地，請繼續參閱圖1，本實施例的增速箱還包括行星架、箱體12、支撐套16，以及由動力輸入端中心延伸至動力輸出端中心的中空管13。上述行星輪系、一級平行組、二級平行組及輸出齒輪軸11均裝設在箱體12內，輸出齒輪軸11與發電機轉子連接的一端位于箱體12外；支撐套16套設在上述主軸1上，且支撐套16與箱 體12連接，箱體12與內齒圈2之間裝設有回轉支撐體17，該回轉支撐體優選為回轉支撐軸承。

中空管13依次穿過內齒圈2、太陽輪4及一級齒輪軸7的中心，即與主軸1、行星輪系及一級平行組的軸心線重合，并且，中空管13位于動力輸入端的端頭與主軸1的軸端之間為動密封，中空管13位于動力輸出端的端頭與箱體12連接且連接處為靜密封；使用中，主軸隨風輪輪軸轉動，而中空管與行星架、中空管與箱體之間均為固定連接，三者的相對位置保持不變，動密封方式可防止箱體內潤滑油從運動的主軸與靜止的中空管之間泄露，靜密封方式可防止箱體內潤滑油從中空管與箱體的連接處泄露。

針對上述動密封方式的實現措施，請繼續參閱圖1和圖2，本實施例在中空管13的端頭設有第一端蓋14，在主軸1的軸端設有第二端蓋15，使第一端蓋14與第二端蓋15相對扣合，第一端蓋14上具有第一密封圈141，第二端蓋15上具有第二密封圈151，第一密封圈141與第二密封圈151鑲嵌且平行。其中，第一密封圈141包括由同一中心依次向外排列的多個密封圈，第二密封圈151包括由同一中心依次向外排列的多個密封圈，即，多個第一密封圈141和第二密封圈151的直徑均不同，第一端蓋14與第二端蓋15相互扣合之后，第一密封圈141與第二密封圈151依次間隔排列。

第一端蓋裝設在中空管的端頭上，使用中保持靜止?fàn)顟B(tài)，則第一密封圈亦保持靜止?fàn)顟B(tài)；第二端蓋裝設在主軸軸端的中心位置，使用中與主軸同步轉動，則第二密封圈以自身圓周為軌跡保持同步轉動。因此，本實施例采用的動密封方式，在運動件與靜止件互不干涉的基礎上實現了運動件與靜止件之間的密封，防止箱體內潤滑油的外泄。

優選地，設置相鄰第一密封圈141與第二密封圈151的間距相等，以防止第一密封圈與第二密封圈在不同位置處的間距不等而發生干涉。

需要說明的是，本實施例中，中空管可為單層空管，或由至少兩層空管層層套設而成。當中空管為至少兩層時，上述第一端蓋裝設在該至少兩層中空管的共同端上，即至少兩層中空管的共同端上匹配一個第一端蓋；并且，最內層中空管的外圍上，靠近端頭的區域設有一環形密封凸起，對應地，上述第二端蓋上設有與該環形凸起匹配的環形凹槽，兩者相互卡合實現進一步密封。

進一步地，本實施例的另一目的在于提供一種風力發電機組，該風電機組包括風輪、發電機及如上所述的風電增速箱；所述風輪的輪軸與所述增速箱的主軸傳動連接；所述發電機的轉子與所述增速箱的輸出齒輪軸傳動連接。

所述風力發電機組所解決的技術問題及相比于現有技術的有益效果，同于上述風電增速箱所解決的技術問題及相比于現有技術的有益效果，此處不再贅述。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
