本實用新型屬于自拍桿技術領域，具體涉及一種自拍桿連接簧片。

背景技術：

自拍桿是當今非常流行的自拍器械，它能夠在20厘米到120厘米長度間任意伸縮，使用者只需將手機或者傻瓜相機固定在伸縮桿上，通過遙控器就能實現多角度自拍。

自拍桿的伸縮桿之間是用連接簧片連接的，由于現有的伸縮桿橫截面如圖4所示，而現有的連接簧片在形狀上與伸縮桿的外形不夠貼合，自拍桿伸長時容易晃動，而且摩擦聲大。

技術實現要素：

為了彌補現有技術的不足，本實用新型提供一種一種自拍桿連接簧片的技術方案。

所述的一種自拍桿連接簧片，包括拱形結構的連接簧片本體，其特征在于所述連接簧片本體中部設有縱向隆起部，所述縱向隆起部由連接簧片本體凸側向凹側隆起，縱向隆起部隆起側設有定位塊，連接簧片本體在縱向隆起部兩側設有一組橫向隆起部，所述橫向隆起部由連接簧片本體凹側向凸側隆起，連接簧片本體頂部設有凸臺。

所述的一種自拍桿連接簧片，其特征在于所述縱向隆起部從凸臺下端向下延伸直到連接簧片本體底部。

所述的一種自拍桿連接簧片，其特征在于所述縱向隆起部的橫截面呈圓弧狀。

所述的一種自拍桿連接簧片，其特征在于所述橫向隆起部有6個，對稱設置在縱向隆起部兩側，每側的橫向隆起部間隔設置。

所述的一種自拍桿連接簧片，其特征在于所述橫向隆起部的縱截面呈圓弧狀。

所述的一種自拍桿連接簧片，其特征在于所述定位塊為圓柱形。

所述的一種自拍桿連接簧片，其特征在于所述連接簧片本體為塑料結構。

本實用新型設計合理，結構簡單，連接簧片本體的拱形塑料結構和橫向隆起部提升了本實用新型的結構彈性、摩擦力和對稱力，使拉伸力度容易控制，減小了摩擦聲音，增強了拉伸手感；設置了縱向隆起部，使本實用新型與伸縮桿的外形更加貼合，伸長自拍桿時減少了晃動，使用更舒適。

附圖說明

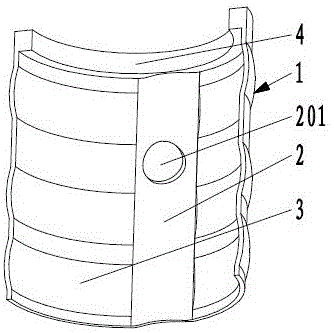

圖1為本實用新型立體結構示意圖；

圖2為圖1的主視圖；

圖3為圖1的仰視圖；

圖4為伸縮桿的橫截面結構圖。

圖中：1-連接簧片本體，2-縱向隆起部，201-定位塊，3-橫向隆起部，4-凸臺。

具體實施方式

下面結合附圖對本實用新型作進一步說明。

如圖1-3所示，一種自拍桿連接簧片，包括拱形塑料結構的連接簧片本體1，所述連接簧片本體1中部設有縱向隆起部2，所述縱向隆起部2從凸臺4下端向下延伸直到連接簧片本體1底部，縱向隆起部2由連接簧片本體1凸側向凹側隆起?？v向隆起部2隆起側設有定位塊201，定位塊201使連接簧片固定在伸縮管上不會移動。連接簧片本體1在縱向隆起部2兩側對稱設置6個橫向隆起部3，每側的橫向隆起部3間隔設置，橫向隆起部3由連接簧片本體1凹側向凸側隆起。連接簧片本體1頂部設有凸臺4，凸臺4對伸縮管起到限位作用，防止上一節伸縮管脫落。

本實用新型中所述縱向隆起部2的橫截面呈圓弧狀。

本實用新型中所述橫向隆起部3的縱截面呈圓弧狀。

本實用新型中所述定位塊201為圓柱形。

本實用新型根據連接簧片本體1拱形弧度的大小，多個配合使用，方便更換。使用時，本實用新型套接在下伸縮管連接端端頭，當上伸縮管從下伸縮管中伸出到最大限度時，本實用新型通過凸臺4將上伸縮管下端的限位部擋住，防止上伸縮管脫落。

本實用新型設計合理，結構簡單，連接簧片本體1的拱形塑料結構和橫向隆起部3提升了本實用新型的結構彈性、摩擦力和對稱力，使拉伸力度容易控制，減小了摩擦聲音，增強了拉伸手感；如圖4所示，設置了縱向隆起部2后，使本實用新型與伸縮桿的外形更加貼合，伸長自拍桿時減少了晃動，使用更舒適。

以上所述及圖中所示的僅是本實用新型的優選實施方式。應當指出，對于本領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以作出若干變型和改進，這些也應視為屬于本實用新型的保護范圍。
