本實用新型涉及盾構機主驅動密封技術領域，特別是涉及一種密封耐磨板可更換式盾構機主驅動端面土砂密封裝置。

背景技術：

盾構機主要應用于隧道施工中，盾構施工的工況一般較為惡劣，主驅動為盾構機的核心部件，施工過程中主驅動不具備維修操作性，主驅動的密封性尤其重要，一旦主驅動內部結構在施工過程中出現故障將可能會是盾構機致命的事故，而且在使用過程中與土砂密封接觸配合的耐磨板容易先磨損需對其進行維修處理，另外，盾構機主驅動密封油脂使用量消耗較大，因此盾構機設計時需加強主驅動的密封性考慮，并進一步減少主驅動密封油脂消耗量。

技術實現要素：

為了克服上述現有技術的不足，本實用新型提供了一種密封耐磨板可更換式盾構機主驅動端面土砂密封裝置，提高了盾構機主軸承的密封性、可靠性，減少主驅動密封油脂用量，特別是拆卸維護方便且成本低。

本實用新型所采用的技術方案是：

一種密封耐磨板可更換式盾構機主驅動端面土砂密封裝置，刀盤的牛腿上設有外土砂密封支承環、內土砂密封支承環通過螺栓安裝在主驅動端面支承座上，土砂密封耐磨板通過沉頭螺栓釘分別安裝在內、外土砂密封支承環上，聚醚聚氨酯(PU)兩唇形土砂密封分別通過密封壓塊用土砂密封安裝螺栓安裝在土砂密封安裝環和上，土砂密封安裝環用螺栓安裝在主驅動端面上，盾構機的刀盤牛腿與主驅動土倉端面之間裝有聚醚聚氨酯(PU)兩唇形土砂密封，土砂密封通過密封壓塊、螺栓安裝在主驅動端面的密封安裝環上，土砂密封支承環安裝在土倉刀盤側，外土砂密封支承環設在刀盤牛腿上，內土砂密封支承環通過螺栓安裝在主驅動端面支承座上，土砂密封用螺栓與密封壓塊固定，土砂密封耐磨板用沉頭螺釘安裝在土砂密封支承環上，為可拆卸更換式耐磨板。

進一步，所述刀盤牛腿上設有外土砂密封支承環，內土砂密封支承環通過內六角沉頭螺栓安裝在主驅動端面支承座上，內土砂密封支承環結構為L形，支承環上設計有環形土砂密封耐磨板安裝槽。

進一步，土砂密封壓環通過螺栓安裝在主驅動土倉端面上，密封壓環內設有冷卻水槽，可從盾構機冷卻水系統引入水進行冷卻，延長土砂密封使用壽命。

進一步，所述土砂密封通過密封壓塊，螺栓安裝在土砂密封安裝環上，土砂密封拆卸更換方便。

進一步，所述主驅動端面土砂密封為聚醚聚氨酯兩唇形土砂密封，可車削成形，制作成本低。

進一步，所述盾構機的刀盤牛腿與主驅動土倉端面之間裝有聚醚聚氨酯(PU)兩唇形土砂密封，可以進一步增加盾構機主軸承的密封性，提高盾構機主軸承的可靠性，減少主驅動密封油脂用量。

與現有技術相比本實用新型的有益效果：本盾構機主驅動端面土砂密封裝置拆卸維護方便，進一步加強主驅動的密封性能，有效提高盾構機主軸承的可靠性，減少主驅動密封油脂消耗量從而降低使用及維護成本。

附圖說明

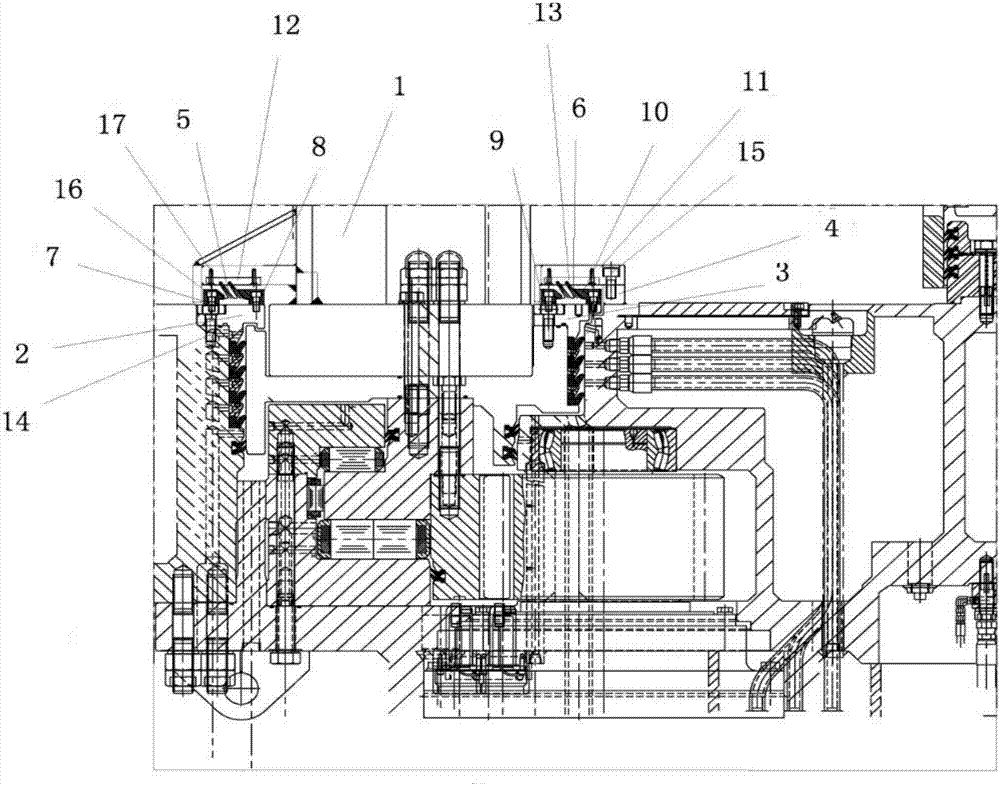

圖1為本實用新型總圖。

圖2為本實用新型局部放大圖。

圖3為刀盤示意圖。

圖4為土砂密封壓環截面圖。

圖5為密封耐磨板截面圖。

圖6為密封結構示圖。

圖中刀盤1，土砂密封安裝環2、3，主驅動端面支承座4，土砂密封5、6，密封壓塊7-10，內土砂密封支承環11，土砂密封耐磨板12、13，環用螺栓14，螺栓15，土砂密封安裝螺栓16，沉頭螺栓釘17

具體實施方式

下面結合附圖對本實用新型進一步說明。

一種密封耐磨板可更換式盾構機主驅動端面土砂密封裝置，如圖1～圖6所示，刀盤1的牛腿上設有外土砂密封支承環、內土砂密封支承環11通過螺栓15安裝在主驅動端面支承座4上，土砂密封耐磨板12、13通過沉頭螺栓釘17分別安裝在內、外土砂密封支承環上，聚醚聚氨酯(PU)兩唇形土砂密封5和6分別通過密封壓塊7、8和9、10用土砂密封安裝螺栓16安裝在土砂密封安裝環2和3上，土砂密封安裝環用螺栓14安裝在主驅動端面上，盾構機的刀盤牛腿與主驅動土倉端面之間裝有聚醚聚氨酯(PU)兩唇形土砂密封5，土砂密封5通過密封壓塊7、螺栓16安裝在主驅動端面的密封安裝環2上，土砂密封支承環安裝在土倉刀盤側，外土砂密封支承環設在刀盤牛腿上，內土砂密封支承環11通過螺栓15安裝在主驅動端面支承座4上，土砂密封5用螺栓15與密封壓塊7、8固定，土砂密封耐磨板12用沉頭螺釘17安裝在土砂密封支承環11上，為可拆卸更換式耐磨板，該裝置拆卸維護方便，維護成本低。
