本發明涉及一種閥結構及螺母裝配方法。

背景技術：

1、現有閥結構的接頭上設置有螺母，例如利用螺母將外部管線連接于閥體的接口，螺母與接口采用螺紋配合。然而，當閥結構的裝配位置不便觀察時，例如截止閥安裝在高層建筑的外機或者安裝在狹小緊湊的空間中時，操作者無法對螺母是否裝配到位進行目視檢測，并且螺母與接頭旋擰過程中從受力到真正擰緊之間會存在較大余量，如不進行檢測則難以保證裝配的準確性，造成閥結構的螺母的裝配不良，影響所屬設備的功能穩定性和安全性。

技術實現思路

1、本發明的一個主要目的在于克服上述現有技術的至少一種缺陷，提供一種能夠在不便觀察的裝配位置上對螺母進行裝配檢測的閥結構。

2、為實現上述目的，本發明采用如下技術方案：

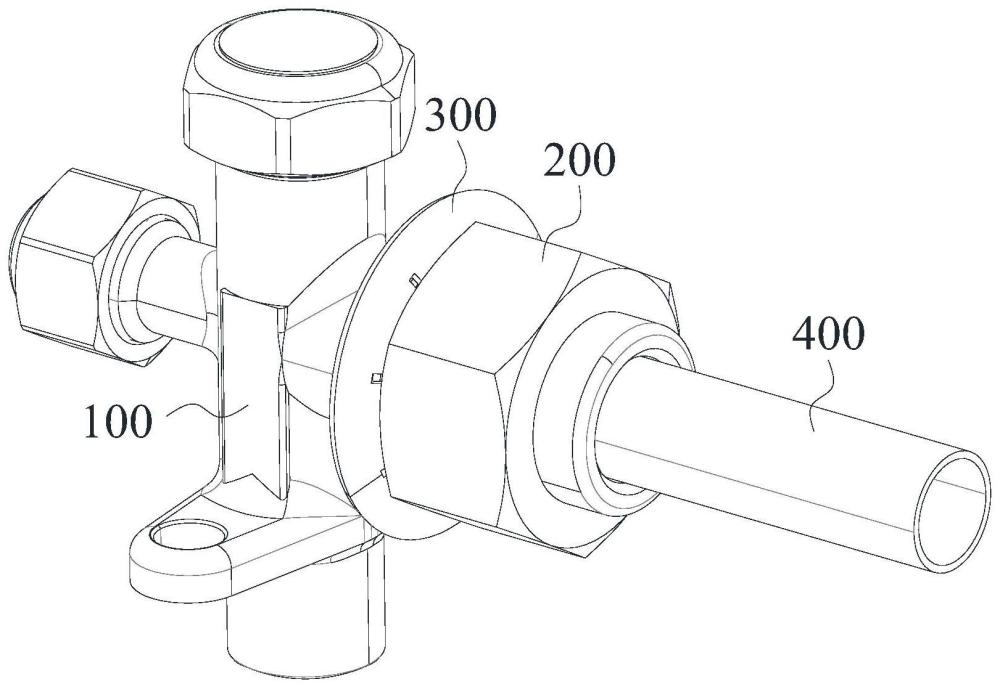

3、根據本發明的一個方面，提供一種閥結構，包括閥體以及螺母，所述閥體具有接頭，所述接頭外周具有外螺紋，所述螺母的內螺紋與所述接頭的外螺紋螺接配合；其中：所述接頭的外周開設有環形的卡槽，所述卡槽自所述接頭外表面向內凹陷形成，并且位于所述外螺紋遠離所述螺母的一側；所述閥結構還包括識別翻轉片，所述識別翻轉片呈錐環狀結構并套設于所述接頭的外周，所述識別翻轉片的內周卡置于所述卡槽內，所述識別翻轉片能在第一狀態與第二狀態之間轉變，第一狀態下，所述識別翻轉片朝向所述螺母一側傾斜，第二狀態下，所述識別翻轉片背向所述螺母一側傾斜；其中，所述閥結構被配置為：所述螺母在所述接頭上的擰緊過程中，所述螺母壓抵所述識別翻轉片而使所述識別翻轉片由第一狀態翻轉為第二狀態。

4、根據本發明的其中一個實施方式，所述識別翻轉片的內周開設有開口。

5、根據本發明的其中一個實施方式，所述識別翻轉片的內周開設有至少兩個所述開口，至少兩個所述開口沿所述識別翻轉片內周的周向間隔排列。

6、根據本發明的其中一個實施方式，所述識別翻轉片的外徑大于所述螺母的外徑。

7、根據本發明的其中一個實施方式，所述識別翻轉片的內徑小于所述外螺紋的外徑。

8、根據本發明的其中一個實施方式，所述識別翻轉片的對應錐面的傾斜角度大于或者等于30°且小于90°。

9、根據本發明的其中一個實施方式，所述卡槽的截面形狀呈倒梯形，所述卡槽槽壁的傾斜角度大于0且小于或者等于60°。

10、根據本發明的其中一個實施方式，所述卡槽的截面形狀呈倒梯形，所述卡槽槽壁的傾斜角度等于所述識別翻轉片的對應錐面的傾斜角度；其中，在第一狀態下，所述識別翻轉片的一側表面部分抵接于所述卡槽的一側槽壁，在第二狀態下，所述識別翻轉片的另一側表面部分抵接于所述卡槽的另一側槽壁。

11、根據本發明的其中一個實施方式，所述識別翻轉片的材質為彈性絕緣材料。

12、本發明的另一個主要目的在于克服上述現有技術的至少一種缺陷，提供一種適于在不便觀察的裝配位置上操作并檢測是否裝配到位的螺母裝配方法。

13、為實現上述目的，本發明采用如下技術方案：

14、根據本發明的另一個方面，提供一種螺母裝配方法，用于在閥結構中裝配螺母，所述閥結構包括閥體，所述閥體具有接頭，所述接頭外周具有外螺紋，所述螺母的內螺紋與所述接頭的外螺紋螺接配合，所述接頭的外周開設有環形的卡槽，所述卡槽自所述接頭外表面向內凹陷形成，并且位于所述外螺紋遠離所述螺母的一側，所述閥結構還包括識別翻轉片，所述識別翻轉片呈錐環狀結構；其中，所述螺母裝配方法包括：將所述識別翻轉片套設于所述接頭并朝向所述卡槽移動，直至所述識別翻轉片的內周卡入所述卡槽內，所述識別翻轉片在以上過程中處于第二狀態，在第二狀態下，所述識別翻轉片朝向移動方向一側傾斜；翻轉所述識別翻轉片，使所述識別翻轉片轉換為第一狀態，在第一狀態下，所述識別翻轉片朝向所述接頭端部一側傾斜；將所述螺母螺接在所述接頭上，所述螺母旋入過程中朝向所述識別翻轉片移動，所述螺母擰緊時壓抵所述識別翻轉片而使所述識別翻轉片由第一狀態翻轉為第二狀態，以供操作者觸摸所述識別翻轉片是否處于第二狀態來確認所述螺母是否裝配到位。

15、由上述技術方案可知，本發明提出的閥結構及螺母裝配方法的優點和積極效果在于：

16、本發明提出的閥結構在接頭的外周開設環形的卡槽，并在接頭上套設呈錐環狀結構的識別翻轉片，識別翻轉片的內周卡置于卡槽內。識別翻轉片能在第一狀態與第二狀態之間轉變，第一狀態下，識別翻轉片朝向螺母一側傾斜，第二狀態下，識別翻轉片背向螺母一側傾斜。據此，螺母在接頭上的擰緊過程中，螺母壓抵識別翻轉片而使識別翻轉片由第一狀態翻轉為第二狀態。通過上述設計，本發明能夠利用識別翻轉片在不同狀態時的形態變化，而供操作者僅供過觸摸即可識別，進而判斷出螺母是否裝配到位。并且，本發明無需目視檢測即可實現螺母的裝配到位防呆功能，因此特別地適用于當閥結構的裝配位置不便目視觀察時的裝配場景，有利于保證裝配的準確性，避免螺母的裝配不良，保證所屬設備的功能穩定性和安全性。

技術特征：

1.一種閥結構，包括閥體以及螺母，所述閥體具有接頭，所述接頭外周具有外螺紋，所述螺母的內螺紋與所述接頭的外螺紋螺接配合；其中：

2.根據權利要求1所述的閥結構，其中，所述識別翻轉片的內周開設有開口。

3.根據權利要求2所述的閥結構，其中，所述識別翻轉片的內周開設有至少兩個所述開口，至少兩個所述開口沿所述識別翻轉片內周的周向間隔排列。

4.根據權利要求1所述的閥結構，其中，所述識別翻轉片的外徑大于所述螺母的外徑。

5.根據權利要求1所述的閥結構，其中，所述識別翻轉片的內徑小于所述外螺紋的外徑。

6.根據權利要求1所述的閥結構，其中，所述識別翻轉片的對應錐面的傾斜角度大于或者等于30°且小于90°。

7.根據權利要求1所述的閥結構，其中，所述卡槽的截面形狀呈倒梯形，所述卡槽槽壁的傾斜角度大于0且小于或者等于60°。

8.根據權利要求1所述的閥結構，其中，所述卡槽的截面形狀呈倒梯形，所述卡槽槽壁的傾斜角度等于所述識別翻轉片的對應錐面的傾斜角度；其中，在第一狀態下，所述識別翻轉片的一側表面部分抵接于所述卡槽的一側槽壁，在第二狀態下，所述識別翻轉片的另一側表面部分抵接于所述卡槽的另一側槽壁。

9.根據權利要求1所述的閥結構，其中，所述識別翻轉片的材質為彈性絕緣材料。

10.一種螺母裝配方法，用于在閥結構中裝配螺母，所述閥結構包括閥體，所述閥體具有接頭，所述接頭外周具有外螺紋，所述螺母的內螺紋與所述接頭的外螺紋螺接配合，所述接頭的外周開設有環形的卡槽，所述卡槽自所述接頭外表面向內凹陷形成，并且位于所述外螺紋遠離所述螺母的一側，所述閥結構還包括識別翻轉片，所述識別翻轉片呈錐環狀結構；其中，所述螺母裝配方法包括：

技術總結
本發明提出一種閥結構及螺母裝配方法，閥結構包括閥體以及螺母，閥體具有接頭，接頭外周具有外螺紋，螺母的內螺紋與接頭的外螺紋螺接配合；其中：接頭的外周開設有環形的卡槽，卡槽自接頭外表面向內凹陷形成，并且位于外螺紋遠離螺母的一側；閥結構還包括識別翻轉片，識別翻轉片呈錐環狀結構并套設于接頭的外周，識別翻轉片的內周卡置于卡槽內，識別翻轉片能在第一狀態與第二狀態之間轉變，第一狀態下，識別翻轉片朝向螺母一側傾斜，第二狀態下，識別翻轉片背向螺母一側傾斜；其中，閥結構被配置為：螺母在接頭上的擰緊過程中，螺母壓抵識別翻轉片而使識別翻轉片由第一狀態翻轉為第二狀態。

技術研發人員：馮光華,陳狄永,周峰,向陽
受保護的技術使用者：浙江盾安人工環境股份有限公司
技術研發日：
技術公布日：2025/4/24
