本發明屬于鋼鐵加工，尤其涉及一種雙芯棒信號接收傳遞裝置。

背景技術：

1、日常生產過程中由于機械設備振動幅度較大，信號常常丟失，導致雙芯棒接收不到停止信號一直向上運動，耽誤生產，為此在現在原有的信號傳感器旁加裝一個升降傳遞裝置，升降裝置運動由原升降裝置傳動，同時在原有的信號傳感器基礎上再加一個信號傳感器作為雙重保險，有效解決了雙芯棒震動大信號丟失的問題。

技術實現思路

1、針對現有技術的不足，本發明提供了一種雙芯棒信號接收傳遞裝置，解決了上述問題。

2、為實現以上目的，本發明通過以下技術方案予以實現：一種雙芯棒信號接收傳遞裝置，包括支撐架以及雙芯棒裝置，還包括：

3、立撐，與開設在支撐架上的第一限位滑槽滑動配合，用于對雙芯棒裝置進行安裝放置；

4、提升組件，安裝在支撐架上，用于推動立撐帶動雙芯棒裝置進行豎直方向上的線性運動；

5、信號檢測器a，安裝在支撐架上，用于對雙芯棒位置進行檢測，為光電傳感器a；

6、信息檢測機構，安裝在支撐架上，用于對信號檢測器a檢測失效后進行替補檢測。

7、在上述技術方案的基礎上，本發明還提供以下可選技術方案：

8、進一步的技術方案：所述信息檢測機構包括伸縮塊、筒體、推桿以及信號檢測器b，所述伸縮塊與固定連接在支撐架上的筒體滑動配合，所述信號檢測器b安裝在信號檢測器a下方且與支撐架固定連接，所述推桿與立撐固定連接且其與開設在支撐架上的第二限位滑槽滑動配合，所述筒體貫穿支撐架以及筒體，所述筒體與支撐架滑動配合，所述信號檢測器b為光電傳感器b。

9、進一步的技術方案：所述提升組件包括電機、轉軸以及鏈輪副，兩個所述轉軸轉動安裝在支撐架上且通過鏈輪副傳動連接，位于底部的轉軸與可拆卸安裝在支撐架上的電機的輸出軸連接。

10、進一步的技術方案：還包括精調控制系統，用于對雙芯棒裝置的位置進行精準調控。

11、進一步的技術方案：所述精調控制系統包括：

12、信息采集模塊，用于對轉軸的轉動圈數、伸縮塊的運動位置進行檢測、雙芯棒裝置的位置進行檢測；

13、信息處理模塊，用于對信息采集模塊采集的信息進行處理并生成控制提升組件的控制信息；

14、控制模塊，用于接收信號處理模塊生成的控制信號并依據控制信號對提升組件進行控制。

15、進一步的技術方案：所述信息采集模塊包括：

16、位置檢測單元a，用于對雙芯棒位置進行檢測，為光電傳感器a；

17、位置檢測單元b，用于對伸縮塊的位置進行檢測，為光電傳感器b；

18、圈數檢測單元，用于對轉軸的轉動圈數進行檢測，為計數器；

19、重量檢測單元，用于對立撐承受的重力信息進行檢測，為壓力傳感器；

20、距離檢測單元，用于對伸縮塊的運動距離進行檢測，為距離傳感器。

21、進一步的技術方案：所述壓力傳感器安裝在立撐與雙芯棒裝置之間，用于對雙芯棒裝置的重量進行檢測。

22、進一步的技術方案：所述精調控制系統的具體工作原理為：

23、s1、當壓力傳感器到達壓力閾值a之內時，提升組件帶動立撐沿著支撐架長度方向進行豎直方向上的線性運動，同時立撐推動推桿推動伸縮塊沿著筒體的長度方向進行豎直方向上的線性運動；

24、s2、位置檢測單元a對雙芯棒裝置的位置進行檢測并傳遞給信號處理模塊生成對提升組件關閉的控制信號；

25、s3、若位置檢測單元a在機械設備振動幅度較大，信號丟失的狀態下，信號單元b對伸縮塊的位置進行檢測，說明雙芯棒裝置初步到達預設位置；

26、s4、距離檢測單元以及圈數檢測單元對伸縮塊的位移距離、轉軸的轉動圈數進行對應檢測，獲取距離信息以及圈數信息，并將其導入信息處理模塊進行處理，信息處理模塊將獲取的圈數信息以及距離信息進行無量綱化處理并導入提升組件停止模型中進而輸出停止系數，若獲取的停止系數與預設的停止閾值進行對比，若獲取的停止系數未在停止閾值之內，則對距離信息以及圈數信息進行調控，直至停止系數位于停止閾值之內，進而形成用于控制提升組件停止的控制信號，此時控制模塊接收停止信號對提升組件進行停運，其中，所述停止模型表示為：

27、

28、其中，tz(s,q)表示停止系數，s表示距離信息，q表示圈數信息，α表示距離信息的影響因子，β表示圈數信息的影響因子；

29、s5、待雙芯棒裝置轉運完成后，重量檢測單元獲取的壓力信息清零，此時信息處理模塊形成對提升組件復位的控制信息，此時控制模塊接收控制信息啟動提升組件對雙芯棒裝置進行復位。

30、本發明提供了一種雙芯棒信號接收傳遞裝置，與現有技術相比具備以下

31、有益效果：

32、1、提升組件驅動立撐帶動雙芯棒裝置進行豎直方向上的線性運動，此時信號檢測器a檢測到雙芯棒裝置到達位置，此時提升組件停止工作，在信號檢測器a因外部振動原因失效后，而作為備用信息檢測的信息檢測機構中的推桿在立撐的推動下進行同步運動，推桿進一步推動伸縮塊進行升降運動，此時信號檢測器b檢測到伸縮塊的位置，此時說明雙芯棒裝置運動至預設位置，此時關停提升組件，完成對雙芯棒裝置在豎直方向上的轉運處理；

33、2、本發明能夠通過精調控制系統在信號檢測器a因外部振動原因失效后仍能對雙芯棒的位置進行精準調控處理。

技術特征：

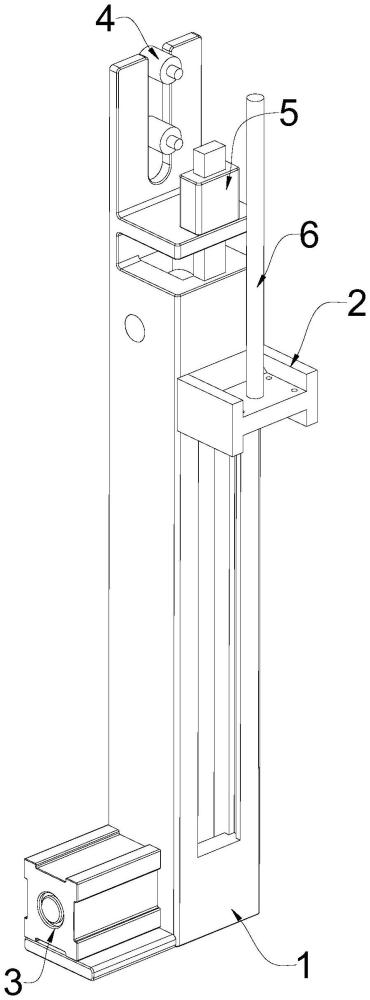

1.一種雙芯棒信號接收傳遞裝置，包括支撐架(1)以及雙芯棒裝置，其特征在于，還包括：

2.根據權利要求1所述的雙芯棒信號接收傳遞裝置，其特征在于，所述信息檢測機構包括伸縮塊(501)、筒體(502)、推桿(503)以及信號檢測器b(504)，所述伸縮塊(501)與固定連接在支撐架(1)上的筒體(502)滑動配合，所述信號檢測器b(504)安裝在信號檢測器a(4)下方且與支撐架(1)固定連接，所述推桿(503)與立撐(2)固定連接且其與開設在支撐架(1)上的第二限位滑槽滑動配合，所述筒體(502)貫穿支撐架(1)以及筒體(502)，所述筒體(502)與支撐架(1)滑動配合，所述信號檢測器b(504)為光電傳感器b。

3.根據權利要求2所述的雙芯棒信號接收傳遞裝置，其特征在于，所述提升組件(3)包括電機(301)、轉軸(302)以及鏈輪副(303)，兩個所述轉軸(302)轉動安裝在支撐架(1)上且通過鏈輪副(303)傳動連接，位于底部的轉軸(302)與可拆卸安裝在支撐架(1)上的電機(301)的輸出軸連接。

4.根據權利要求3所述的雙芯棒信號接收傳遞裝置，其特征在于，還包括精調控制系統，用于對雙芯棒裝置的位置進行精準調控。

5.根據權利要求4所述的雙芯棒信號接收傳遞裝置，其特征在于，所述精調控制系統包括：

6.根據權利要求5所述的雙芯棒信號接收傳遞裝置，其特征在于，所述信息采集模塊包括：

7.根據權利要求6所述的雙芯棒信號接收傳遞裝置，其特征在于，所述壓力傳感器安裝在立撐(2)與雙芯棒裝置(6)之間，用于對雙芯棒裝置(6)的重量進行檢測。

8.根據權利要求7所述的雙芯棒信號接收傳遞裝置，其特征在于，所述精調控制系統的具體工作原理為：

技術總結
本發明公開了一種雙芯棒信號接收傳遞裝置，屬于鋼鐵加工技術領域，包括支撐架以及雙芯棒裝置，還包括：立撐，與開設在支撐架上的第一限位滑槽滑動配合，用于對雙芯棒裝置進行安裝放置；提升組件，安裝在支撐架上，用于推動立撐帶動雙芯棒裝置進行豎直方向上的線性運動；信號檢測器A，安裝在支撐架上，用于對雙芯棒位置進行檢測，為光電傳感器A；信息檢測機構，安裝在支撐架上，用于對信號檢測器A檢測失效后進行替補檢測；本發明能夠在信號檢測器因外部振動原因信號失效后，利用信號檢測機構對雙芯棒裝置的運行位置進行檢測處理。

技術研發人員：夏軍
受保護的技術使用者：安徽長江鋼鐵股份有限公司
技術研發日：
技術公布日：2025/4/24
