本發明涉及漏氣收集，特別是一種便攜式gis氣室漏氣收集裝置。

背景技術：

1、gis漏氣缺陷的主要類型有裂紋、沙眼、螺栓縫、注膠孔、法蘭或盆式絕緣子對接面等，針對各種缺陷，目前測算年漏氣率的主要方法有扣罩法、局部包扎法、壓力下降法和掛瓶法。扣罩法是將氣室置于封閉的塑料罩或金屬罩內，經過一定時間(一般為24h)后，用sf6定量檢漏儀測定罩內氣體濃度，根據已知的罩體體積、扣罩時間、常溫常壓(20℃、一個標準大氣壓)下sf6密度和氣室內sf6總質量，計算出年漏氣率fy，該方法操作復雜，耗時長，效率低；局部包扎法是用塑料薄膜將漏氣部位局部包扎成一定幾何形狀(盡可能為圓形或方形以利于估算體積)，經過一定時間(一般為24h)后，用sf6定量檢漏儀測定包扎腔內氣體濃度，根據估算的包扎腔體積、已知的包扎時間、常溫常壓下sf6密度和氣室內sf6總質量，計算出年漏氣率fy，該方法誤差大，耗時長；壓力降法是先測定壓降前的sf6氣體壓力數據并換算成常溫常壓下壓力p1，經過一段較長的時間間隔(3至6個月)后，再測定壓降后的sf6氣體壓力數據并換算成常溫常壓下壓力p2，根據sf6氣室在一定時間間隔內的壓力改變計算漏氣率，該方法測量效率太低；掛瓶法是用軟膠管連接漏氣點及掛瓶，經過一定時間(一般為24h)后，用sf6定量檢漏儀測定掛瓶內氣體濃度，根據已知的掛瓶體積、掛瓶時間、常溫常壓下sf6密度和氣室內sf6總質量，計算出年漏氣率fy，該方法測量時間長，效率不高。

2、本發明旨在研發一種便攜式gis氣室漏氣收集裝置，以解決現有檢漏方法存在的局限性。通過該項目的研發，我們將為gis設備的運行和維護提供一種更便捷、準確的漏氣檢測方法，有效提高了設備的可靠性和安全性，同時降低了維護成本和人力投入。

技術實現思路

1、鑒于上述或現有技術中存在的問題，提出了本發明。

2、因此，本發明的目的是提供一種便攜式gis氣室漏氣收集裝置。

3、為解決上述技術問題，本發明提供如下技術方案：一種便攜式gis氣室漏氣收集裝置，包括，

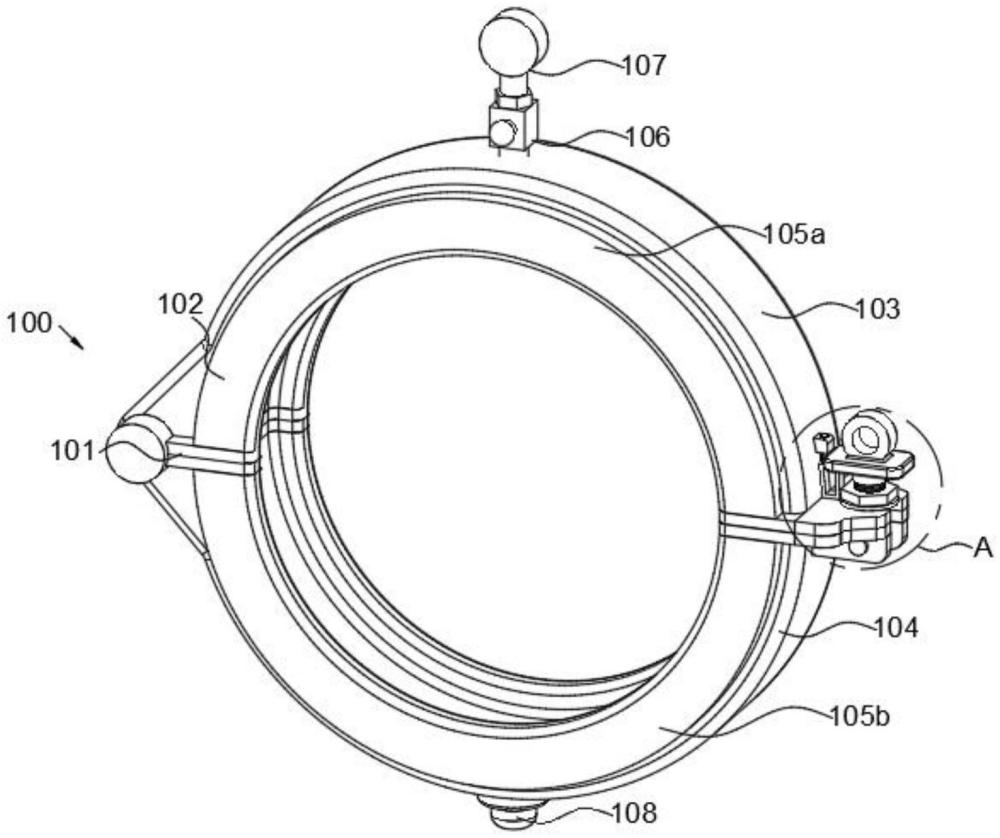

4、殼體，其包括連接軸，以及設于所述連接軸兩側對稱固定連接的連接筋，所述連接筋的上方固定連接的上殼，所述連接筋的下方固定連接的下殼，所述上殼和下殼兩側設置有密封組件，所述上殼頂部設置有放氣口，所述放氣口頂部設置有檢測表，所述下殼的底部設置有充氣閥；

5、緊固機構，其包括上固定板，以及與所述上固定板對稱的下固定板，所述上固定板和下固定板之間設置有鎖緊組件，所述上殼外側設置有固定塊，所述固定塊底部設置有限位組件；

6、所述上固定板固定連接在上殼遠離連接軸的一端，所述下固定板固定連接在下殼遠離連接軸的一端。

7、作為本發明便攜式gis氣室漏氣收集裝置的一種優選方案，其中：所述上殼和下殼均為相同大小的半圓環狀。

8、作為本發明便攜式gis氣室漏氣收集裝置的一種優選方案，其中：所述密封組件包括上密封圈，所述上密封圈固定連接在上殼的兩側，所述下殼的兩側固定對稱連接有下密封圈。

9、作為本發明便攜式gis氣室漏氣收集裝置的一種優選方案，其中：所述上密封圈和下密封圈與上殼和下殼同圓心設置且弧度相同。

10、作為本發明便攜式gis氣室漏氣收集裝置的一種優選方案，其中：所述鎖緊組件包括鉸座，所述鉸座固定連接在下固定板的底面上，所述鉸座內部轉動連接有轉軸，所述轉軸中部固定連接有連桿，所述連桿的頂部固定連接有橫板，所述橫板的表面固定連接有手持板。

11、作為本發明便攜式gis氣室漏氣收集裝置的一種優選方案，其中：所述連桿的中部開設有螺紋，所述連桿的外周轉動連接有螺母。

12、作為本發明便攜式gis氣室漏氣收集裝置的一種優選方案，其中：所述連桿的外周且位于上固定板表面設置有橡膠墊。

13、作為本發明便攜式gis氣室漏氣收集裝置的一種優選方案，其中：所述限位組件包括滑桿，所述滑桿滑動連接在固定塊內部，所述滑桿的底部固定連接有滑座，所述滑座頂部固定連接有彈簧，所述彈簧頂部固定連接在固定塊的底部。

14、作為本發明便攜式gis氣室漏氣收集裝置的一種優選方案，其中：所述滑桿的頂部且位于固定塊表面固定連接有頂板。

15、作為本發明便攜式gis氣室漏氣收集裝置的一種優選方案，其中：所述滑座的側面滑動連接在上殼表面。

16、本發明的便攜式gis氣室漏氣收集裝置的有益效果：裝置設計了連接軸和可更換的上密封圈和下密封圈，能夠適配不同口徑管徑和材質的gis管道法蘭接口，方便拆卸并適用于不同規格法蘭管徑，確保密封性能，同時在頂部接入檢測表，通過監測氣壓值變化輔助檢測漏氣，可直觀判斷是否存在漏氣源，從而提高了檢測的準確性和效率，配備的專用采樣的放氣口，便于接入氣體分析設備進行采集和分析，同時放氣口與檢測表連接，實現了信息傳輸?shù)臒o縫對接，有效提高了設備的可靠性和安全性，同時降低了維護成本和人力投入。

技術特征：

1.一種便攜式gis氣室漏氣收集裝置，其特征在于：包括，

2.如權利要求1所述的便攜式gis氣室漏氣收集裝置，其特征在于：所述上殼(103)和下殼(104)均為相同大小的半圓環狀。

3.如權利要求2所述的便攜式gis氣室漏氣收集裝置，其特征在于：所述密封組件(105)包括上密封圈(105a)，所述上密封圈(105a)固定連接在上殼(103)的兩側，所述下殼(104)的兩側固定對稱連接有下密封圈(105b)。

4.如權利要求3所述的便攜式gis氣室漏氣收集裝置，其特征在于：所述上密封圈(105a)和下密封圈(105b)與上殼(103)和下殼(104)同圓心設置且弧度相同。

5.如權利要求4所述的便攜式gis氣室漏氣收集裝置，其特征在于：所述鎖緊組件(203)包括鉸座(203a)，所述鉸座(203a)固定連接在下固定板(202)的底面上，所述鉸座(203a)內部轉動連接有轉軸(203b)，所述轉軸(203b)中部固定連接有連桿(203c)，所述連桿(203c)的頂部固定連接有橫板(203d)，所述橫板(203d)的表面固定連接有手持板(203e)。

6.如權利要求5所述的便攜式gis氣室漏氣收集裝置，其特征在于：所述連桿(203c)的中部開設有螺紋，所述連桿(203c)的外周轉動連接有螺母(203f)。

7.如權利要求6所述的便攜式gis氣室漏氣收集裝置，其特征在于：所述連桿(203c)的外周且位于上固定板(201)表面設置有橡膠墊(203g)。

8.如權利要求7所述的便攜式gis氣室漏氣收集裝置，其特征在于：所述限位組件(205)包括滑桿(205a)，所述滑桿(205a)滑動連接在固定塊(204)內部，所述滑桿(205a)的底部固定連接有滑座(205d)，所述滑座(205d)頂部固定連接有彈簧(205b)，所述彈簧(205b)頂部固定連接在固定塊(204)的底部。

9.如權利要求8所述的便攜式gis氣室漏氣收集裝置，其特征在于：所述滑桿(205a)的頂部且位于固定塊(204)表面固定連接有頂板(205c)。

10.如權利要求9所述的便攜式gis氣室漏氣收集裝置，其特征在于：所述滑座(205d)的側面滑動連接在上殼(103)表面。

技術總結
本發明涉及漏氣收集技術領域，尤其是一種便攜式GIS氣室漏氣收集裝置，包括，殼體，其包括連接軸，以及設于所述連接軸兩側對稱固定連接的連接筋，所述連接筋的上方固定連接的上殼，所述連接筋的下方固定連接的下殼，所述上殼和下殼兩側設置有密封組件，所述上殼頂部設置有放氣口，所述放氣口頂部設置有檢測表，所述下殼的底部設置有充氣閥，該裝置可靈活調整上密封圈和下密封圈，不僅能適應不同口徑的管徑，還能適配多種材質的GIS管道法蘭接口，同時配備的專用采樣放氣口，使得檢測表能夠輕松接入并采集氣體樣本，實時監測氣壓值的變化，提高了檢測的準確性和效率，通過連接軸、上殼和下殼的設計使得裝置能夠方便拆卸，實現了更廣泛的適用性。

技術研發人員：歐哲章,陳飛,周貴誠,龍慧敏,李偉,韋澤華,羊聲強
受保護的技術使用者：海南電網有限責任公司三亞變電運檢分公司
技術研發日：
技術公布日：2025/4/28
