本技術屬于阻尼器，尤其涉及一種改進型多孔糾纏金屬絲網阻尼器。

背景技術：

1、阻尼器，是以提供運動的阻力，耗減運動能量的裝置。在航天、航空、軍工、槍炮、汽車等行業中早已應用各種各樣的阻尼器(或減震器)來減振消能。從20世紀70年代后，人們開始逐步地把這些技術轉用到建筑、橋梁、鐵路等結構工程中，其發展十分迅速。

2、傳統筒式摩擦阻尼器在提供較大阻尼的同時易發生變形，結構物會受到變形的影響；而橡膠阻尼器中，橡膠與金屬表面的硫化連接強度較小，無法提供更多抗剪能力；傳統多孔糾纏金屬絲網利用了多孔糾纏金屬絲網的壓縮性能，但是其與金屬表面大多采用膠粘工藝，連接強度不夠，易產生較大相對位移導致阻尼器失效。

技術實現思路

1、為了克服上述現有技術中的缺陷，為此，本實用新型提供一種改進型多孔糾纏金屬絲網阻尼器。本實用新型可增強阻尼器的阻尼效果，減小變形。

2、為實現上述目的，本實用新型采用以下技術方案：

3、一種改進型多孔糾纏金屬絲網阻尼器，包括置于上部結構物與下部結構物之間的阻尼器本體，阻尼器本體由外殼和芯體組成，芯體固定置于外殼的內部；芯體由若干上金屬圓筒和若干下金屬圓筒組成，若干上金屬圓筒和若干下金屬圓筒由內至外依次間隔設置，且上金屬圓筒與其相鄰的下金屬圓筒之間以及芯體與外殼的內壁之間均釬焊有多孔糾纏金屬絲網。

4、優選的，外殼由上連接殼和下連接殼連接而成，上連接殼的開口端與下連接殼的開口端固定連接；若干上金屬圓筒的一端均與上連接殼的內頂面固定連接，且若干下金屬圓筒的一端均與下連接殼的內底面固定連接。

5、優選的，上連接殼的開口朝下，下連接殼的開口朝上；上金屬圓筒的另一端與下連接殼之間設有第一空隙；下金屬圓筒的一端與上連接殼之間設有第二空隙；多孔糾纏金屬絲網與上連接殼和下連接殼之間均設有第三空隙。

6、優選的，下連接殼的外壁沿下連接殼中心軸方向開設有開槽，上連接殼的內壁與開槽搭接，且上連接殼的端面與開槽之間設有第四空隙。

7、優選的，第四空隙的長度大于第一空隙的長度，且第四空隙的長度大于第二空隙的長度；第三空隙的長度大于第一空隙的長度，第三空隙的長度大于第二空隙的長度。

8、優選的，多孔糾纏金屬絲網與上金屬圓筒、下金屬圓筒以及外殼之間均通過真空釬焊工藝連接；上金屬圓筒與上連接殼一體成型；下金屬圓筒與下連接殼一體成型。

9、優選的，多孔糾纏金屬絲網為由金屬絲經過纏繞、加工、沖壓而成的彈性多孔材料。

10、優選的，金屬絲為純鐵絲、鐵硅合金和不銹鋼絲中的一種。

11、優選的，上連接殼上設有上連接孔，下連接殼上設有下連接孔。

12、優選的，芯體的中心為實心金屬圓柱，若干個上金屬圓筒沿直徑從小到大依次套設在實心金屬圓柱的外側，且下金屬圓筒與實心金屬圓柱之間真空釬焊有多孔糾纏金屬絲網；實心金屬圓柱的一端與上連接殼的內頂面固定連接，且實心金屬圓柱與下連接殼之間設有第一空隙。

13、本實用新型的優點在于：

14、(1)本實用新型中的多孔糾纏金屬絲網與上金屬圓筒、下金屬圓筒采用間隔設置，增大了多孔糾纏金屬絲網與上金屬圓筒、下金屬圓筒的接觸面積，增強了多孔糾纏金屬絲網的抗剪能力。

15、(2)本實用新型中的多孔糾纏金屬絲網與上金屬圓筒、下金屬圓筒的連接采用真空釬焊工藝，增加了多孔糾纏金屬絲網與上金屬圓筒、下金屬圓筒之間的連接強度，在外力作用下，能夠約束多孔糾纏金屬絲網的變形，阻止阻尼器變形過大；同時，多孔糾纏金屬絲網材料有較為優秀的阻尼性能，自身內部的金屬絲相互摩擦能夠耗散大量能量，是良好的阻尼材料。

16、(3)本實用新型中的多孔糾纏金屬絲網材料易獲取，阻尼器成本低，且耐久性較好，多孔糾纏金屬絲網材料相較于傳統橡膠材料，使用壽命長，使用環境廣；真空釬焊工藝相較于硫化工藝、膠粘工藝有更大的連接強度。

17、(4)本實用新型利用了多孔糾纏金屬絲網的剪切性能，采用真空釬焊機器連接，大大增加了連接強度，為多孔糾纏金屬絲網提供更多抗剪能力，改善其抗剪性能，且結構形式簡單、受力明確、結構合理、有良好的使用價值。

技術特征：

1.一種改進型多孔糾纏金屬絲網阻尼器，包括置于上部結構物與下部結構物之間的阻尼器本體，其特征在于，所述阻尼器本體由外殼和芯體組成，所述芯體固定置于外殼的內部；所述芯體由若干上金屬圓筒(4)和若干下金屬圓筒(6)組成，若干所述上金屬圓筒(4)和若干下金屬圓筒(6)由內至外依次間隔設置，且上金屬圓筒(4)與其相鄰的下金屬圓筒(6)之間以及芯體與外殼的內壁之間均釬焊有多孔糾纏金屬絲網(5)。

2.根據權利要求1所述的一種改進型多孔糾纏金屬絲網阻尼器，其特征在于：所述外殼由上連接殼(2)和下連接殼(7)連接而成，所述上連接殼(2)的開口端與下連接殼(7)的開口端固定連接；若干所述上金屬圓筒(4)的一端均與上連接殼(2)的內頂面固定連接，且若干所述下金屬圓筒(6)的一端均與下連接殼(7)的內底面固定連接。

3.根據權利要求2所述的一種改進型多孔糾纏金屬絲網阻尼器，其特征在于：所述上連接殼(2)的開口朝下，所述下連接殼(7)的開口朝上；所述上金屬圓筒(4)的另一端與下連接殼(7)之間設有第一空隙；所述下金屬圓筒(6)的一端與上連接殼(2)之間設有第二空隙；所述多孔糾纏金屬絲網(5)與上連接殼(2)和下連接殼(7)之間均設有第三空隙。

4.根據權利要求3所述的一種改進型多孔糾纏金屬絲網阻尼器，其特征在于：所述下連接殼(7)的外壁沿下連接殼(7)中心軸方向開設有開槽(3)，所述上連接殼(2)的內壁與開槽(3)搭接，且上連接殼(2)的端面與開槽(3)之間設有第四空隙。

5.根據權利要求4所述的一種改進型多孔糾纏金屬絲網阻尼器，其特征在于：所述第四空隙的長度大于第一空隙的長度，且第四空隙的長度大于第二空隙的長度；所述第三空隙的長度大于第一空隙的長度，所述第三空隙的長度大于第二空隙的長度。

6.根據權利要求1所述的一種改進型多孔糾纏金屬絲網阻尼器，其特征在于：所述多孔糾纏金屬絲網(5)與上金屬圓筒(4)、下金屬圓筒(6)以及外殼之間均通過真空釬焊工藝連接；所述上金屬圓筒(4)與上連接殼(2)一體成型；所述下金屬圓筒(6)與下連接殼(7)一體成型。

7.根據權利要求1所述的一種改進型多孔糾纏金屬絲網阻尼器，其特征在于：所述多孔糾纏金屬絲網(5)為由金屬絲經過纏繞、加工、沖壓而成的彈性多孔材料。

8.根據權利要求7所述的一種改進型多孔糾纏金屬絲網阻尼器，其特征在于：所述金屬絲為純鐵絲、鐵硅合金和不銹鋼絲中的一種。

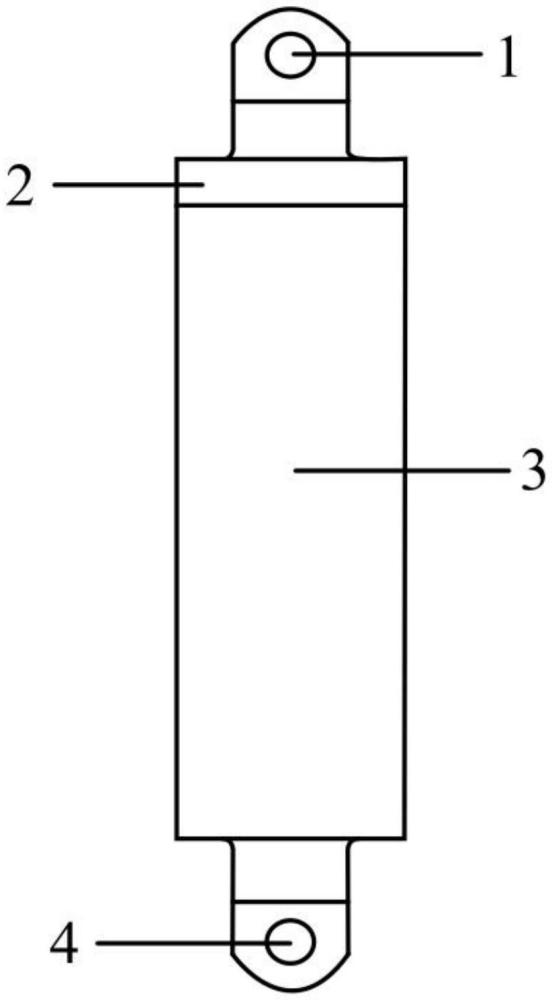

9.根據權利要求2所述的一種改進型多孔糾纏金屬絲網阻尼器，其特征在于：所述上連接殼(2)上設有上連接孔(1)，所述下連接殼(7)上設有下連接孔(8)。

10.根據權利要求5所述的一種改進型多孔糾纏金屬絲網阻尼器，其特征在于：所述芯體的中心為實心金屬圓柱，若干個所述上金屬圓筒(4)沿直徑從小到大依次套設在實心金屬圓柱的外側，且下金屬圓筒(6)與實心金屬圓柱之間真空釬焊有多孔糾纏金屬絲網(5)；所述實心金屬圓柱的一端與上連接殼(2)的內頂面固定連接，且實心金屬圓柱與下連接殼(7)之間設有第一空隙。

技術總結
本技術屬于阻尼器技術領域，尤其是一種改進型多孔糾纏金屬絲網阻尼器。本技術包括置于上部結構物與下部結構物之間的阻尼器本體，阻尼器本體由外殼和芯體組成，芯體固定置于外殼的內部；芯體由若干上金屬圓筒和若干下金屬圓筒組成，若干上金屬圓筒和若干下金屬圓筒由內至外依次間隔設置，且上金屬圓筒與其相鄰的下金屬圓筒之間以及芯體與外殼的內壁之間均釬焊有多孔糾纏金屬絲網。本技術可增強阻尼器的阻尼效果，減小變形。

技術研發人員：姚元龍,孔凡,董華,楊柳鈁,郝慧榮
受保護的技術使用者：合肥工業大學
技術研發日：20240528
技術公布日：2025/4/28
