本申請涉及變速箱，尤其涉及一種潤滑系統、潤滑方法及變速箱。

背景技術：

1、目前，變速箱最常用的潤滑方式為飛濺潤滑。飛濺潤滑主要通過差速器攪油實現潤滑目的。由于差速器的攪油功率損失與變速箱的功率損失直接相關，如何在保證差速器的潤滑目的前提下，減少差速器的攪油功率損失成為亟待解決的技術問題。

技術實現思路

1、本申請?zhí)峁┝艘环N潤滑系統、潤滑方法及變速箱，用于在保證差速器的潤滑目的前提下，減少差速器的攪油功率損失，進而減少變速箱的功率損失。

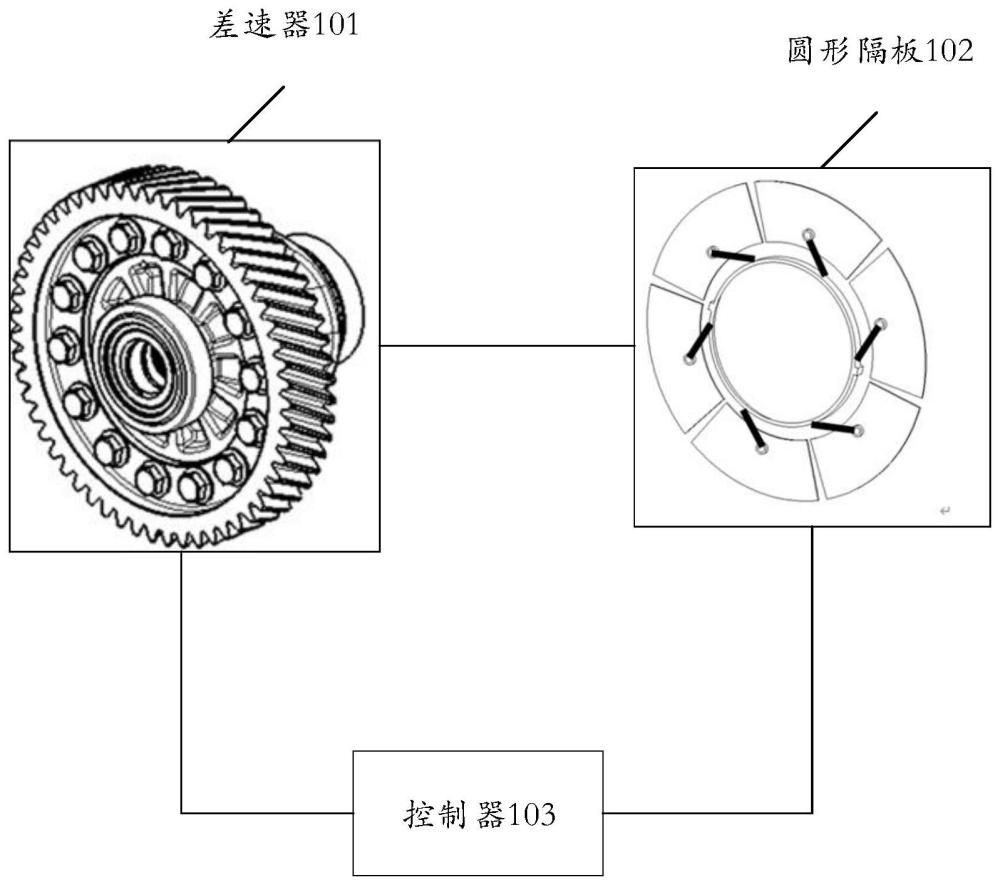

2、第一方面，本申請?zhí)峁┝艘环N潤滑系統，所述系統包括差速器、控制器和圓形隔板；

3、所述差速器用于攪油；

4、所述控制器用于根據所述差速器的轉速調整所述圓形隔板的外徑，所述圓形隔板的外徑與所述差速器的轉速呈負相關關系；

5、所述圓形隔板用于根據所述圓形隔板的外徑控制所述差速器的攪油量，所述圓形隔板的外徑與所述差速器的攪油量呈負相關關系。

6、可選地，所述圓形隔板包括可變隔板和固定隔板，所述固定隔板為內圈半徑固定的隔板，所述可變隔板為外圈半徑不固定的隔板，所述可變隔板固定在所述可變隔板上，所述控制器具體用于：

7、當所述差速器的轉速大于預設轉速閾值時，調整所述可變隔板的外徑，以使調整后的所述可變隔板的外徑與所述固定隔板的外徑相同；

8、當所述差速器的轉速不大于預設轉速閾值時，調整所述可變隔板的外徑，以使調整后的所述可變隔板的外徑大于所述固定隔板的外徑。

9、可選地，所述可變隔板包括多個扇形隔板，所述可變隔板的每個所述扇形隔板通過金屬桿與中間圓環相連，所述中間圓環上有兩個突起掛鉤，所述突起掛鉤用于控制所述中間圓環的旋轉方法，所述中間圓環用于實現所述隔板的外徑調節。

10、可選地，所述多個扇形隔板為4個扇形隔板，6個扇形隔板和8個扇形隔板中一種。

11、可選地，所述潤滑系統還包括溫度傳感器，所述溫度傳感器用于測量所述差速器的溫度，所述差速器的轉速與所述差速器的轉速呈負相關關系，所述控制器還用于：

12、從所述溫度傳感器獲取所述差速器的溫度，并根據所述差速器的溫度調整所述隔板的外徑，所述隔板的外徑與所述差速器的溫度呈負相關關系。

13、可選地，所述溫度傳感器與所述差速器的嚙合點連接，所述嚙合點的溫度為所述差速器的溫度。

14、第二方面，本申請?zhí)峁┝艘环N潤滑方法，應用于潤滑系統，所述潤滑系統包括差速器、控制器和圓形隔板，所述方法包括：

15、所述控制器獲取所述差速器的轉速；

16、所述控制器根據所述差速器的轉速調整所述圓形隔板的外徑，所述圓形隔板的外徑與所述差速器的轉速呈負相關關系；

17、所述圓形隔板用于根據所述圓形隔板的外徑控制所述差速器的攪油量，所述圓形隔板的外徑與所述差速器的攪油量呈負相關關系。

18、可選地，所述圓形隔板包括可變隔板和固定隔板，所述固定隔板為內圈半徑固定的隔板，所述可變隔板為外圈半徑不固定的隔板，所述可變隔板固定在所述可變隔板上，所述控制器根據所述差速器的轉速調整所述圓形隔板的外徑，包括：

19、當所述差速器的轉速大于預設轉速閾值時，調整所述可變隔板的外徑，以使調整后的所述可變隔板的外徑與所述固定隔板的外徑相同；

20、當所述差速器的轉速不大于預設轉速閾值時，調整所述可變隔板的外徑，以使調整后的所述可變隔板的外徑大于所述固定隔板的外徑。

21、可選地，所述可變隔板包括多個扇形隔板，所述可變隔板的每個所述扇形隔板通過金屬桿與中間圓環相連，所述中間圓環上有兩個突起掛鉤，所述突起掛鉤用于控制所述中間圓環的旋轉方法，所述中間圓環用于實現所述隔板的外徑調節。

22、第三方面，本申請?zhí)峁┝艘环N變速箱，所述變速箱包括如第一方面任一項所述潤滑系統。

23、有益效果：

24、本申請?zhí)峁┝艘环N潤滑系統、潤滑方法及變速箱。其中，控制器根據差速器的轉速，調整圓形隔板的外徑，并根據圓形隔板的外徑控制差速器的攪油量。如此，當差速器轉速較慢時，差速器攪油量較多，此時增加圓形隔板的外徑，會減少差速器的攪油量，從而減少攪油損失。當差速器轉速較快時，差速器攪油量較少，此時減少圓形隔板的外徑，增加差速器的攪油量。如此，本申請實施例在高轉速下嚙合處的嚙合油量高，差速器的嚙合處能充分潤滑，同時減少了低轉速下差速器攪油損失。

技術特征：

1.一種潤滑系統，其特征在于，所述系統包括差速器、控制器和圓形隔板；

2.根據權利要求1所述系統，其特征在于，所述圓形隔板包括可變隔板和固定隔板，所述固定隔板為內圈半徑固定的隔板，所述可變隔板為外圈半徑不固定的隔板，所述可變隔板固定在所述可變隔板上，所述控制器具體用于：

3.根據權利要求2所述系統，其特征在于，所述可變隔板包括多個扇形隔板，所述可變隔板的每個所述扇形隔板通過金屬桿與中間圓環相連，所述中間圓環上有兩個突起掛鉤，所述突起掛鉤用于控制所述中間圓環的旋轉方法，所述中間圓環用于實現所述隔板的外徑調節。

4.根據權利要求3所述系統，其特征在于，所述多個扇形隔板為4個扇形隔板，6個扇形隔板和8個扇形隔板中一種。

5.根據權利要求1-4任一項所述系統，其特征在于，所述潤滑系統還包括溫度傳感器，所述溫度傳感器用于測量所述差速器的溫度，所述差速器的問題與所述差速器的轉速呈負相關關系，所述控制器還用于：

6.根據權利要求4所述系統，其特征在于，所述溫度傳感器與所述差速器的嚙合點連接，所述嚙合點的溫度為所述差速器的溫度。

7.一種潤滑方法，其特征在于，應用于潤滑系統，所述潤滑系統包括差速器、控制器和圓形隔板，所述方法包括：

8.根據權利要求7所述方法，其特征在于，所述圓形隔板包括可變隔板和固定隔板，所述固定隔板為內圈半徑固定的隔板，所述可變隔板為外圈半徑不固定的隔板，所述可變隔板固定在所述可變隔板上，所述控制器根據所述差速器的轉速調整所述圓形隔板的外徑，包括：

9.根據權利要求8所述方法，其特征在于，所述可變隔板包括多個扇形隔板，所述可變隔板的每個所述扇形隔板通過金屬桿與中間圓環相連，所述中間圓環上有兩個突起掛鉤，所述突起掛鉤用于控制所述中間圓環的旋轉方法，所述中間圓環用于實現所述隔板的外徑調節。

10.一種變速箱，其特征在于，所述變速箱包括如權利要求1-6任一項所述的潤滑系統。

技術總結
本申請?zhí)峁┝艘环N潤滑系統、潤滑方法及變速箱，應用于變速箱領域。控制器根據差速器的轉速，調整圓形隔板的外徑，并根據圓形隔板的外徑控制差速器的攪油量。如此，當差速器轉速較慢時，差速器攪油量較多，此時增加圓形隔板的外徑，減少差速器的攪油量，從而減少攪油損失。當差速器轉速較快時，差速器攪油量較少，減少圓形隔板的外徑，增加差速器的攪油量。如此，實現在高轉速下差速器的嚙合處能充分潤滑，同時減少了低轉速下差速器攪油損失。

技術研發人員：李磊,徐政,王艷軍
受保護的技術使用者：上海汽車集團股份有限公司
技術研發日：
技術公布日：2025/4/28
