本技術涉及太陽能光伏領域，尤其是一種軸承組件及光伏支架。

背景技術：

1、目前市場上光伏支架的多以組裝的平直的主軸為檁條安裝的基礎，所以地面需要平整，安裝主軸時需要主軸連接件輔以緊固件安裝。在一些光伏板使用環境中，立柱需要安裝于具有一定坡度而非平地的地面上，由此主軸與立柱之間將會存在夾角，相應地需要軸承座具備一定的角度調節功能，以適應于主軸與立柱在坡地上的角度調節。現有技術中具有角度調節功能的軸承組件通過將球軸承與軸承殼之間設置為球面連接，能夠保證主軸上的光伏板朝向太陽同步轉動的同時，使得主軸能夠進行較大偏轉角度的調節，以此適應于坡地的坡度，提高軸承組件的利用率及其適用范圍。但是現有技術中具有角度調節功能的軸承組件，由于采用軸承座套設于軸承殼外且軸承殼套設于軸承外的方式，即軸承座、軸承殼和軸承三者之間需要依次套設，結構復雜，組裝和拆分均較為繁瑣。

技術實現思路

1、本實用新型的目的一在于提供一種軸承組件，結構簡單，組裝及拆分的過程簡單易操作。

2、為實現上述目的一，本實用新型采用如下技術方案一：一種軸承組件，包括軸承和軸承座，所述軸承座為分體式，所述軸承座包括第一座體部分和第二座體部分，所述軸承具有軸向，在與所述軸向垂直的方向上，所述第一座體部分和所述第二座體部分分別包覆在所述軸承的相反兩側并彼此可拆卸地連接，以將所述軸承夾持定位，所述第一座體部分與所述軸承之間以及所述第二座體部分與所述軸承之間配置為通過球面接觸，所述第一座體部分包括凸設的第一定位部，所述第二座體部分包括凸設的第二定位部，定位連接件穿過所述第一定位部和所述第二定位部，以連接所述第一座體部分和所述第二座體部分。

3、作為本實用新型進一步改進的技術方案一，所述第一座體部分具有相反設置的第一內壁面和第一外壁面，所述第一內壁面為半圓球形的一部分，第一定位部凸設于所述第一外壁面；所述第二座體部分具有相反設置的第二內壁面和第二外壁面，所述第二內壁面為半圓球形的另一部分，所述第二定位部凸設于所述第二外壁面。

4、作為本實用新型進一步改進的技術方案一，所述定位連接件包括銷軸，所述銷軸沿所述軸向延伸，所述第一定位部具有第一銷孔，所述第二定位部具有第二銷孔，所述銷軸依次穿過所述第一銷孔和所述第二銷孔定位。

5、作為本實用新型進一步改進的技術方案一，所述定位連接件還包括銷栓，所述銷軸的至少一端設有第三銷孔，所述銷栓穿設于所述第三銷孔。

6、作為本實用新型進一步改進的技術方案一，所述第一內壁面與所述第二內壁面組合為圓球形的一部分，所述第一定位部均設有所述第一銷孔，所述第二定位部均設有所述第二銷孔。

7、作為本實用新型進一步改進的技術方案一，在所述銷軸的延伸方向上，所述第二定位部設有間隔設置的兩個，所述第一定位部位于兩個所述第二定位部之間。

8、作為本實用新型進一步改進的技術方案一，所述軸承座為鑄鐵件，所述軸承為塑料件。

9、作為本實用新型進一步改進的技術方案一，所述軸承為分體式，所述軸承包括彼此獨立無連接的第一半球體部分和第二半球體部分。

10、作為本實用新型進一步改進的技術方案一，所述第一半球體部分具有面向所述第一座體部分的第一表面和面向所述第二半球體部分的第二表面，所述第二半球體部分具有面向所述第一半球體部分的第三表面和面向所述第二座體部分的第四表面，所述第一表面與所述第四表面為外球面，所述第一座體部分和所述第二座體部分共同具有包覆在所述外球面配合的內球面。

11、本實用新型的目的二在于提供一種光伏支架，其軸承組件的結構簡單，組裝及拆分的過程簡單易操作。

12、為實現上述目的二，本實用新型采用如下技術方案二：一種光伏支架，包括立柱、主軸和如上所述的軸承組件，所述軸承組件安裝于所述立柱的上方，所述主軸從所述軸承組件中穿過。

13、相較于現有技術，本實用新型光伏支架中的軸承組件通過所述第一座體部分和所述第二座體部分將所述軸承夾持定位，不再具有現有技術中的夾持位于所述軸承座和所述軸承之間的所述軸承殼，提高了所述軸承和所述軸承座兩者組裝和拆分的便利性；所述第一座體部分與所述軸承之間以及所述第二座體部分與所述軸承之間配置為通過球面接觸，本實用新型光伏支架能夠?qū)崿F(xiàn)主軸隨所述軸承進行較大偏轉角度的調節，以此適應于坡地的坡度，不僅提高了適用范圍從而提高了支架產品的利用率，還能夠防止所述軸承的意外脫出。綜上，本實用新型光伏支架中的軸承組件，結構簡單，使得軸承組件兩部分之間的組裝及拆分過程簡單化，還能夠使本實用新型光伏支架適應坡地的坡度進行較大偏轉角度的調節，適用范圍廣。

技術特征：

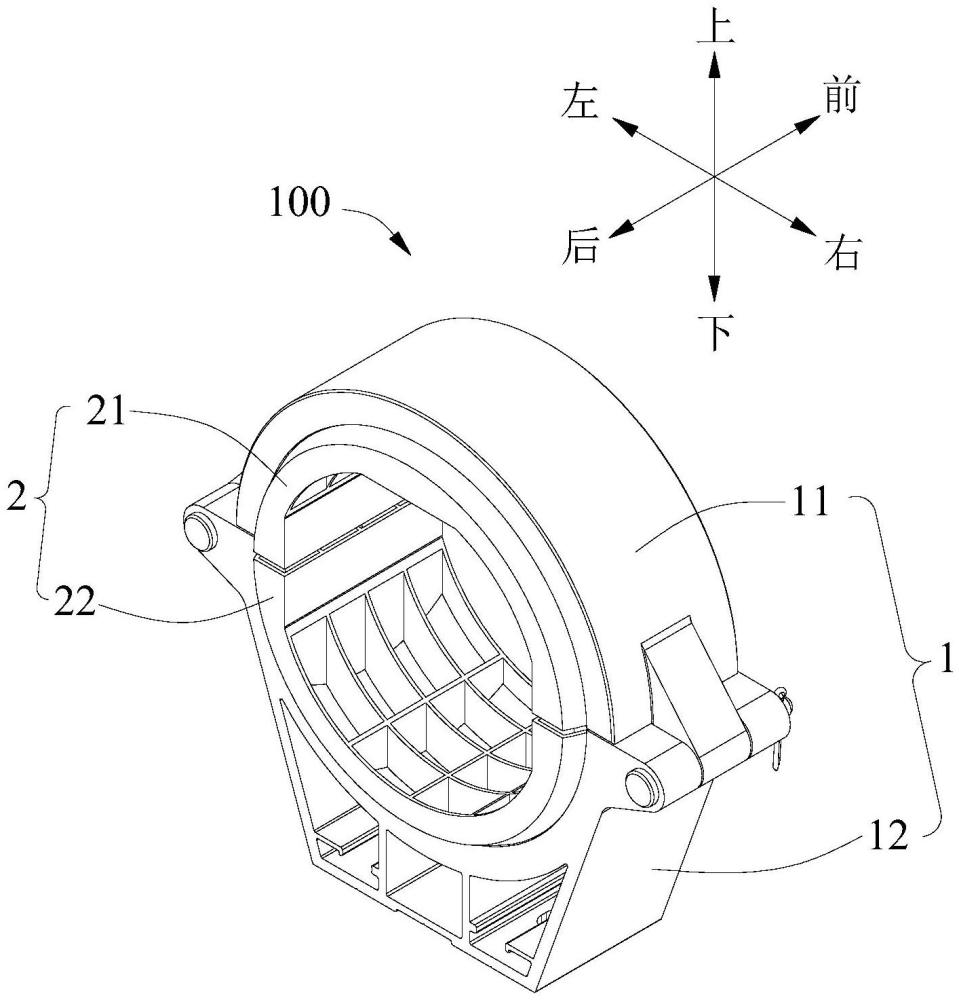

1.一種軸承組件(100)，其特征在于：包括軸承座(1)和軸承(2)，所述軸承座(1)為分體式，所述軸承座(1)包括第一座體部分(11)和第二座體部分(12)，所述軸承(2)具有軸向，在與所述軸向垂直的方向上，所述第一座體部分(11)和所述第二座體部分(12)分別包覆在所述軸承(2)的相反兩側并彼此可拆卸地連接，以將所述軸承(2)夾持定位，所述第一座體部分(11)與所述軸承(2)之間以及所述第二座體部分(12)與所述軸承(2)之間配置為通過球面(200)接觸，所述第一座體部分(11)包括凸設的第一定位部(113)，所述第二座體部分(12)包括凸設的第二定位部(123)，定位連接件穿過所述第一定位部(113)和所述第二定位部(123)，以連接所述第一座體部分(11)和所述第二座體部分(12)。

2.如權利要求1所述的軸承組件(100)，其特征在于：所述第一座體部分(11)具有相反設置的第一內壁面(111)和第一外壁面(112)，所述第一內壁面(111)為半圓球形的一部分，第一定位部(113)凸設于所述第一外壁面(112)；所述第二座體部分(12)具有相反設置的第二內壁面(121)和第二外壁面(122)，所述第二內壁面(121)為半圓球形的另一部分，所述第二定位部(123)凸設于所述第二外壁面(122)。

3.如權利要求2所述的軸承組件(100)，其特征在于：所述定位連接件包括銷軸(31)，所述銷軸(31)沿所述軸向延伸，所述第一定位部(113)具有第一銷孔(110)，所述第二定位部(123)具有第二銷孔(120)，所述銷軸(31)依次穿過所述第一銷孔(110)和所述第二銷孔(120)定位。

4.如權利要求3所述的軸承組件(100)，其特征在于：所述定位連接件還包括銷栓(32)，所述銷軸(31)的至少一端設有第三銷孔(310)，所述銷栓(32)穿設于所述第三銷孔(310)。

5.如權利要求3所述的軸承組件(100)，其特征在于：所述第一內壁面(111)與所述第二內壁面(121)組合為圓球形的一部分，所述第一定位部(113)均設有所述第一銷孔(110)，所述第二定位部(123)均設有所述第二銷孔(120)。

6.如權利要求5所述的軸承組件(100)，其特征在于：在所述銷軸(31)的延伸方向上，所述第二定位部(123)設有間隔設置的兩個，所述第一定位部(113)位于兩個所述第二定位部(123)之間。

7.如權利要求1所述的軸承組件(100)，其特征在于：所述軸承座(1)為鑄鐵件，所述軸承(2)為塑料件。

8.如權利要求1所述的軸承組件(100)，其特征在于：所述軸承(2)為分體式，所述軸承(2)包括彼此獨立無連接的第一半球體部分(21)和第二半球體部分(22)。

9.如權利要求8所述的軸承組件(100)，其特征在于：所述第一半球體部分(21)具有面向所述第一座體部分(11)的第一表面(211)和面向所述第二半球體部分(22)的第二表面(212)，所述第二半球體部分(22)具有面向所述第一半球體部分(21)的第三表面(221)和面向所述第二座體部分(12)的第四表面(222)，所述第一表面(211)與所述第四表面(222)為外球面(2001)，所述第一座體部分(11)和所述第二座體部分(12)共同具有包覆在所述外球面(2001)配合的內球面(2002)。

10.一種光伏支架，其特征在于：包括立柱、主軸和如上權利要求1-9任一項所述的軸承組件(100)，所述軸承組件(100)安裝于所述立柱的上方，所述主軸從所述軸承組件(100)中穿過。

技術總結
一種軸承組件，包括軸承和軸承座。所述軸承座為分體式，所述軸承座包括第一座體部分和第二座體部分。所述軸承具有軸向，在與所述軸向垂直的方向上，所述第一座體部分和所述第二座體部分分別包覆在所述軸承的相反兩側并彼此可拆卸地連接，以將所述軸承夾持定位。所述第一座體部分與所述軸承之間以及所述第二座體部分與所述軸承之間配置為通過球面接觸。所述第一座體部分包括凸設的第一定位部，所述第二座體部分包括凸設的第二定位部。定位連接件穿過所述第一定位部和所述第二定位部，以連接所述第一座體部分和所述第二座體部分。本技術還涉及一種光伏支架，包括主軸和如上所述的軸承組件。

技術研發人員：王琮寧,陳井強,楊穎
受保護的技術使用者：江蘇中信博新能源科技股份有限公司
技術研發日：20240222
技術公布日：2025/4/28
